17
2
4
1
3
Руководство по эксплуатации вакуумно-подметальной машины для уборки улиц City Ranger 3500/3570

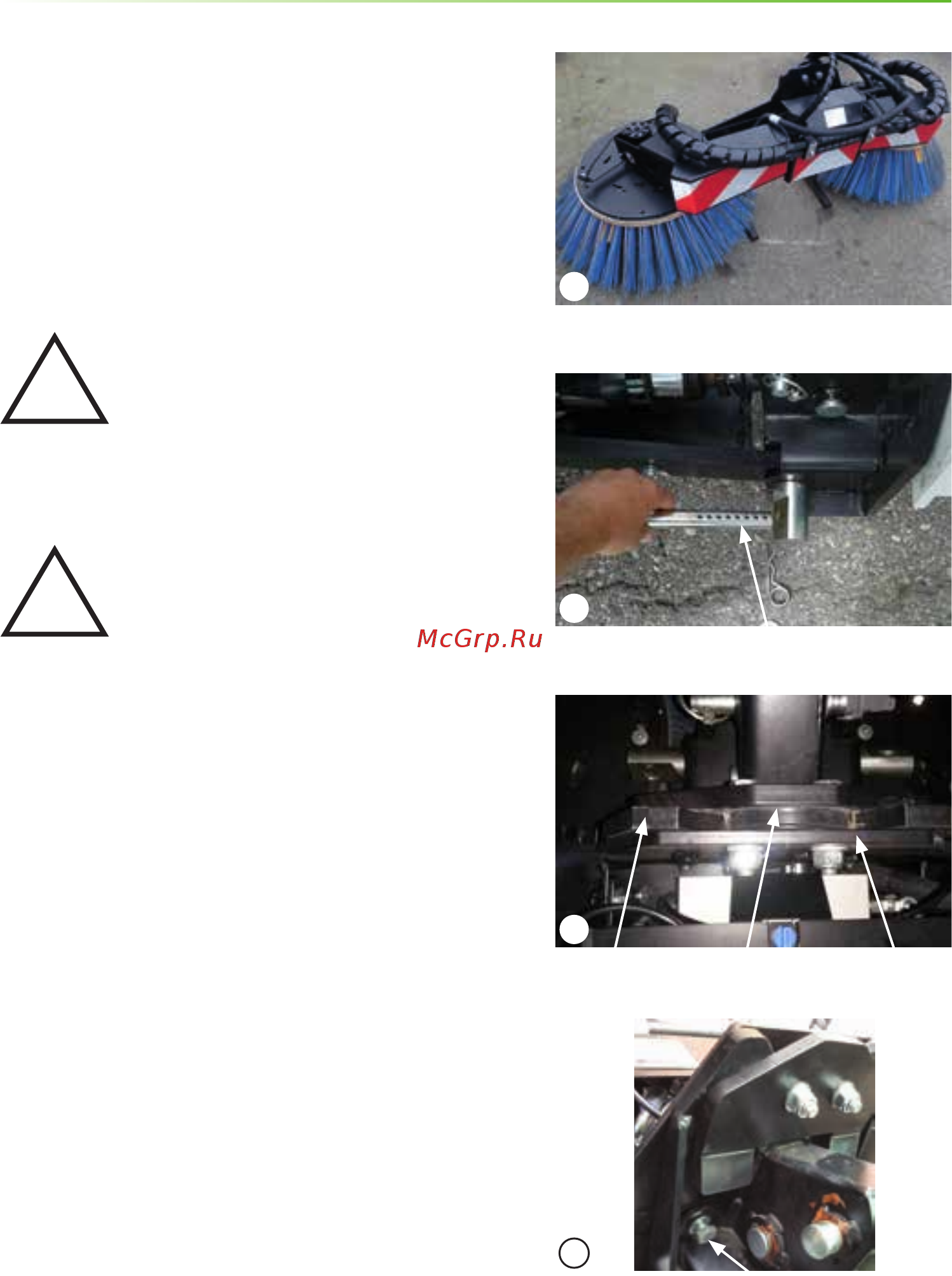

2.2 Сборка/разборка передних щёток
Монтаж передних щёток
1. Установите соединительную раму щёток напротив
машины. (Рисунок1)
2. Опустите переднюю раму с помощью переключателя
опускания переднего навесного оборудования.
City Ranger 3500
Для того чтобы опустить переднюю
раму еще ниже открутите опоры
передней рамы. В таком случае
передняя рама опуститься в самое
низкое положение. (Рисунок2)
City Ranger 3570
Используйте меню Щетка, чтобы
опустить переднюю соединительную
раму.
3. Подведите машину прямо к соединительной раме
щёток, чтобы вставить рамы друг в друга.
4. Поднимите переднюю раму машины так, чтобы
муфта щетки нависла над муфтой машины.
Поднимите щётки на несколько сантиметров от уровня
земли. (Рисунок3)
5. Прикрепите муфту щёток двумя болтами. Для
работы функции регулирования положения щеток на
поверхности не забудьте установить промежуточные
вставки и болты в овальные отверстия. (Рисунок4)
!
!
Руководство по эксплуатации
Передняя рама Муфта щетки Рама щетки
City Ranger 3500 - Опора передней рамы
Щётки перед машиной
Болт
