Nilfisk Suction sweeper 3570 [38/64] Регулировка
![Nilfisk Suction sweeper 3570 [38/64] Регулировка](/views2/1514907/page38/bg26.png)
38
4
1
3
2

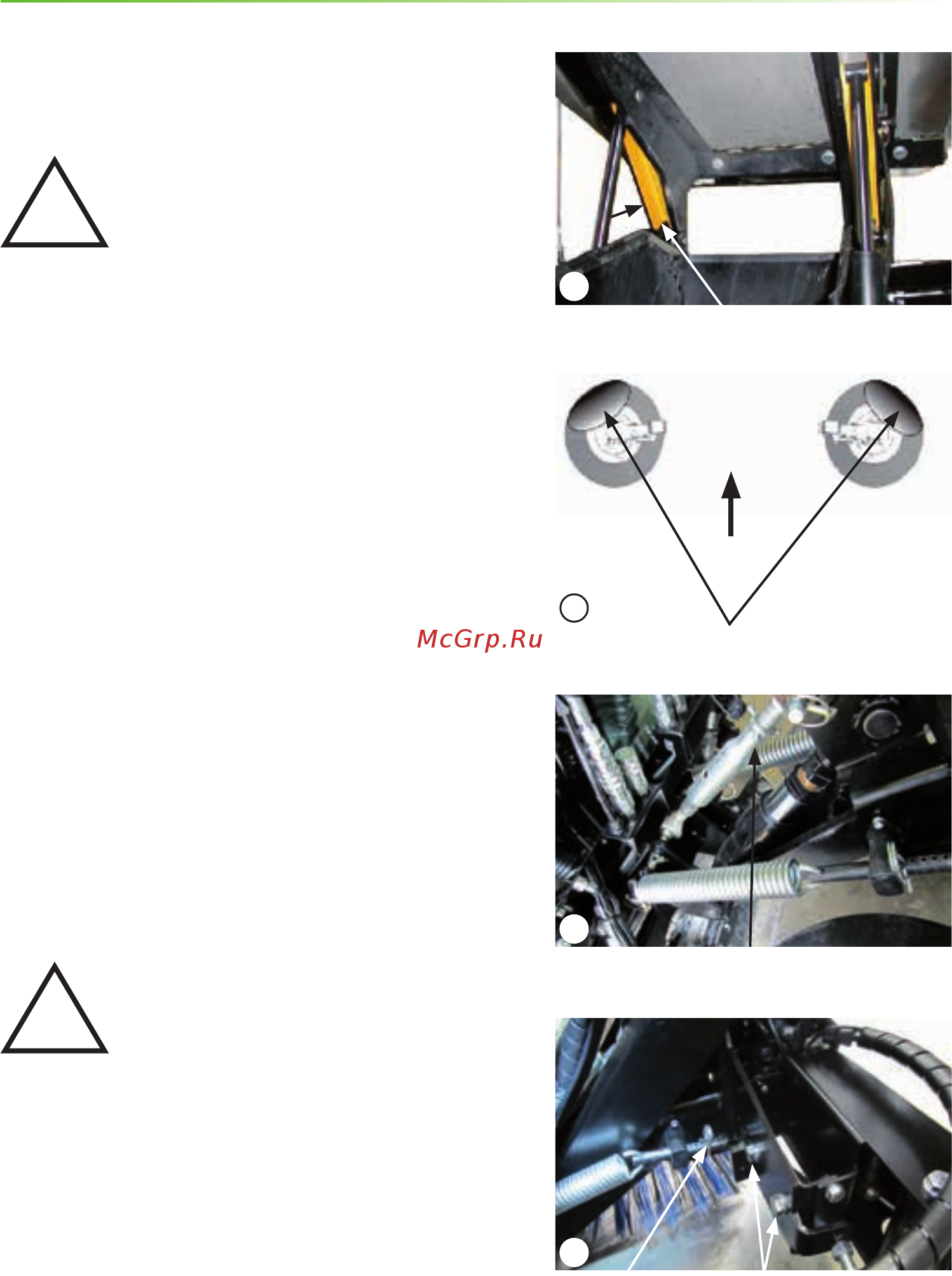

Руководство по эксплуатации вакуумно-подметальной машины для уборки улиц City Ranger 3500/3570
2.9 Опорожнение бункера
- продолжение
Внимание
Следите за тем, чтобы ни при
каких обстоятельствах не опускать
бункер, когда откидные подножки
установлены на место. (Рисунок1)
Убедитесь, что бункер полностью опущен после
опорожнения!
2.10 Регулировка
Регулировка щёток
Зоны для идеального подметания указаны на
рисунке 2.
1. С помощью подъёмной штанги отрегулируйте
наклон щёток вперёд. (Рисунок3)
2. С помощью разбалластирующих пружин
отрегулируйте давление щёток: измените положение
фиксатора пальца сцепки. (Рисунок4)
3. С помощью пружин отрегулируйте давление щеток:
измените положение защитного штифта. (Рисунок4)
Внимание
После регулировки аккуратно
поднимите переднее соединительное
устройство, следя за тем, чтобы
подъёмная штанга не касалась
лобового стекла.
!
!
Руководство по эксплуатации
Откидные подножки
Подъемная штанга
Фиксатор защитного
штифта
Болты регулировки
угла щеток
Зоны для идеального подметания
