Руководство по эксплуатации вакуумно-подметальной машины для уборки улиц City Ranger 3500/3570

Руководство по эксплуатации

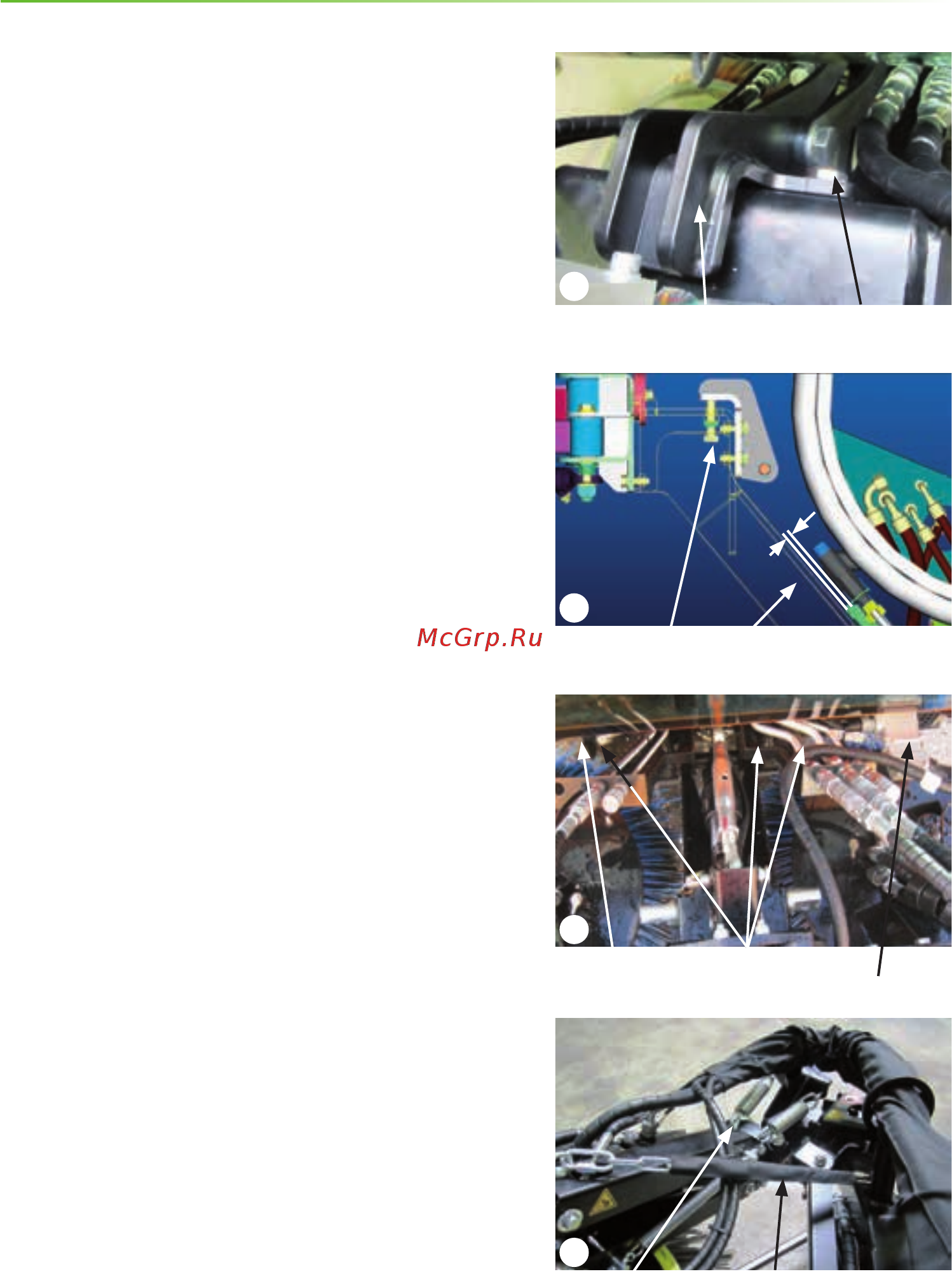

Верхняя опора Винт

Проушина Предохранительная цепь установлена

Соединение для Гидравлические муфты

подачи воды Электрический разъём

Винт Держатель третьей щётки

2.3 Сборка/разборка третьей щетки

- продолжение

6. Ослабьте четыре винта верхней опоры. (Рисунок1)

7. С помощью винта, расположенного под верхней

частью крепления, отрегулируйте зазор «J» между

держателями третьей щётки и опорами муфты. J = 10

мм минимум. (Рисунок2)

Верхняя часть держателя щётки должна быть

установлена параллельно дороге.

8. Затяните четыре винта верхней части крепления.

(Рисунок1)

9. Присоедините к машине гидравлическую муфту,

электрический разъём и соединение для подачи воды

третьей щётки. (Рисунок3)

10. Для обеспечения хорошего соединения поверните

стопорное кольцо гидравлической муфты на ¼

оборота.

11. Отцепите предохранительную цепь от третьей

щётки и вставьте крюк цепи в проушину. (Рисунок4)

Перед использованием третьей щётки обязательно

снимайте предохранительную цепь.

Разборка

Следуйте инструкциям по монтажу в обратном

порядке.

Ни в коем случае не снимайте предохранительную

цепь, когда третья щетка на стойке.
