Руководство по эксплуатации вакуумно-подметальной машины для уборки улиц City Ranger 3500/3570
Подвод воды Гидравлические муфты Электрический разъем
City Ranger 3500
Руководство по эксплуатации
Подвод воды Гидравлические муфты Электрический разъем
City Ranger 3570
Поверните кольцо для блокировки муфты
2.2 Сборка/разборка передних щеток
- продолжение
6. Поднимите переднюю соединительную раму
машины на максимальную высоту и снимите стойки
со щёток.
Извлеките защитные штифты и опорные ножки.
Используйте тележку для монтажа / хранения (по
заказу).

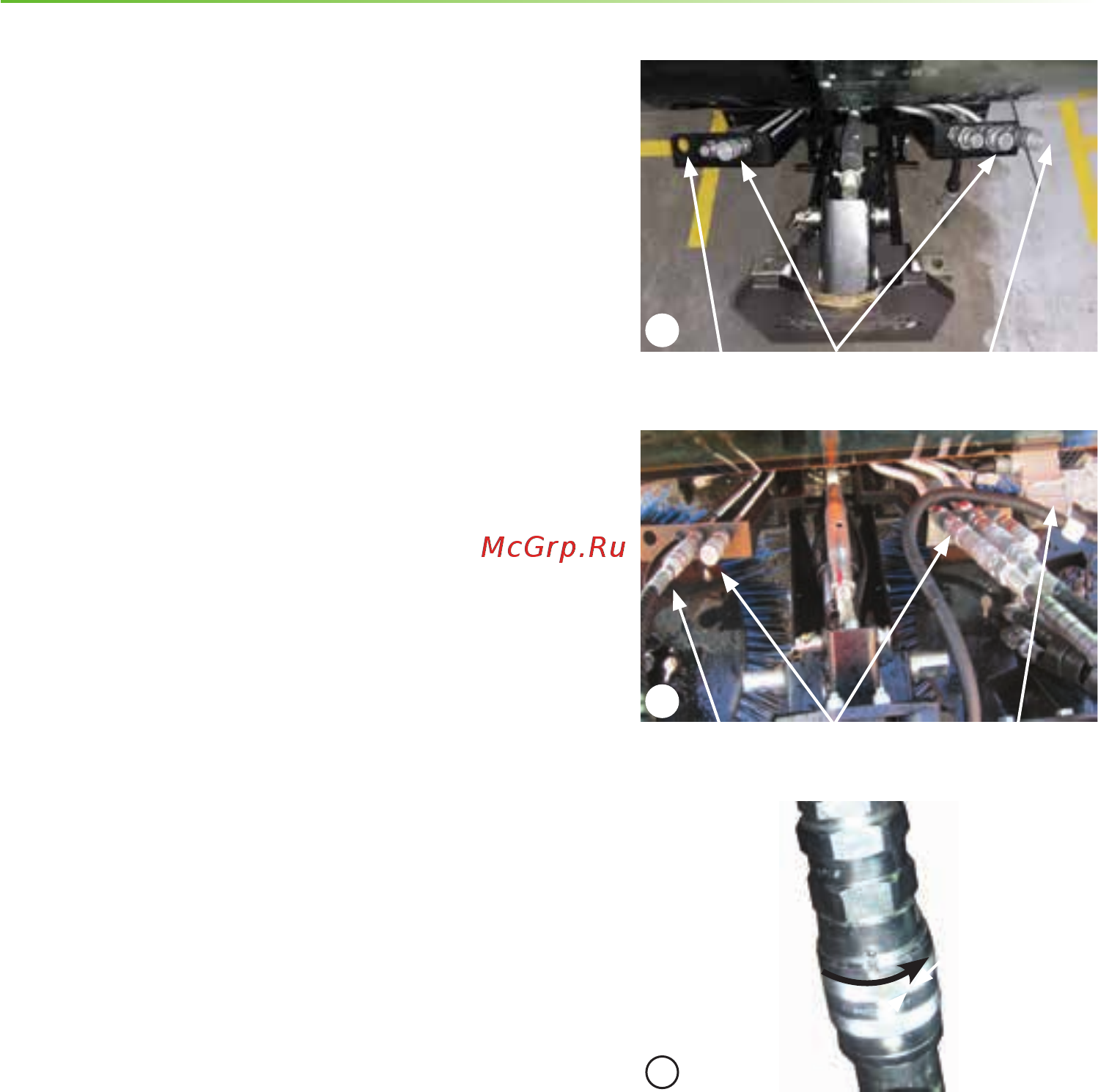

7. Подсоедините гидравлическую муфту,
электрический разъем и подачу воды. (Рисунки1+2)
8. Для обеспечения хорошего соединения поверните
стопорное кольцо гидравлической муфты на ¼
оборота. (Рисунок3)
Разборка
Следуйте инструкциям по монтажу в обратном
порядке.
