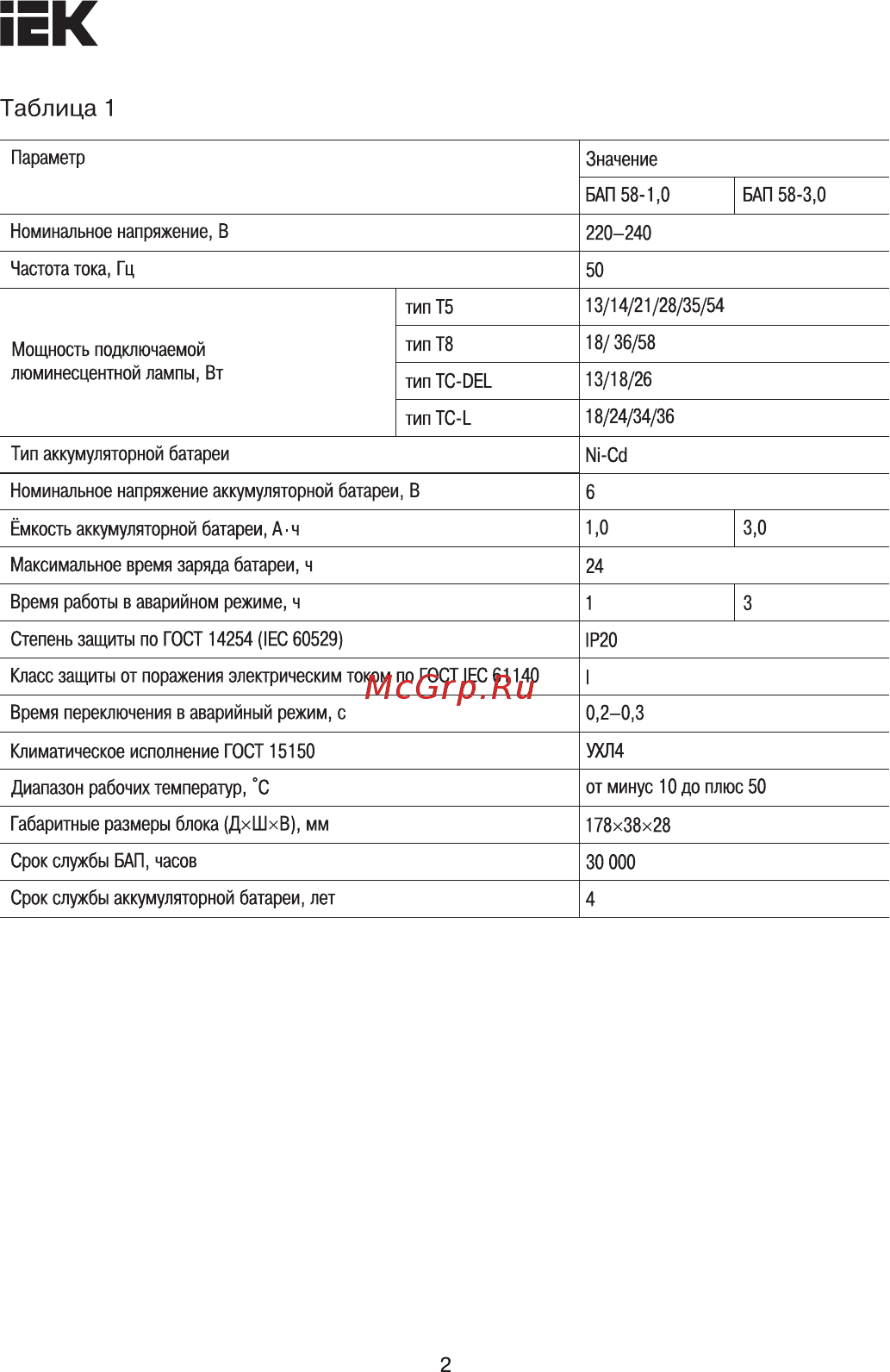

EK Таблица 1 Параметр Значение БАП 58 1 0 Номинальное напряжение В БАП 58 3 0 220 240 Частота тока Гц 50 тип Т5 13 14 21 28 35 54 Мощность подключаемой тип Т8 18 36 58 люминесцентной лампы Вт тип TC DEL 13 18 26 тип TC L 18 24 34 36 Тип аккумуляторной батареи Ni Cd Номинальное напряжение аккумуляторной батареи В 6 Ёмкость аккумуляторной батареи А ч 1 0 Максимальное время заряда батареи ч 24 Время работы в аварийном режиме ч 3 0 13 Степень защиты по ГОСТ 14254 IEC 60529 IP20 Класс защиты от поражения электрическим током по ГОСТ IEC 61140 1 Время переключения в аварийный режим с 0 2 0 3 Климатическое исполнение ГОСТ 15150 УХЛ4 Диапазон рабочих температур С от минус 10 до плюс 50 Габаритные размеры блока ДхШхВ мм 178x38x28 Срок службы БАП часов 30 000 Срок службы аккумуляторной батареи лет 4 2
