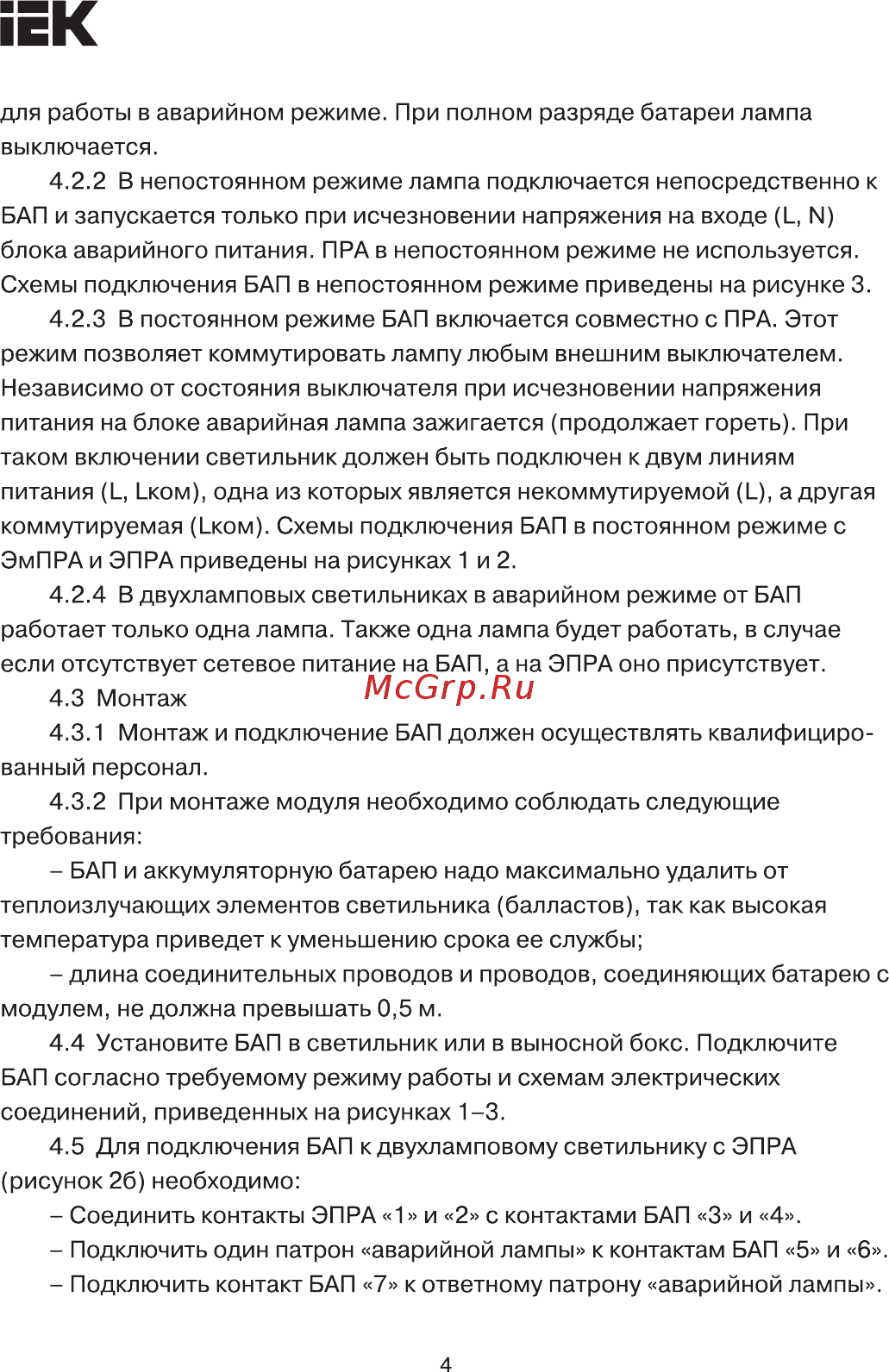

ЕК для работы в аварийном режиме При полном разряде батареи лампа выключается 4 2 2 В непостоянном режиме лампа подключается непосредственно к БАП и запускается только при исчезновении напряжения на входе Б Ы блока аварийного питания ПРА в непостоянном режиме не используется Схемы подключения БАП в непостоянном режиме приведены на рисунке 3 4 2 3 В постоянном режиме БАП включается совместно с ПРА Этот режим позволяет коммутировать лампу любым внешним выключателем Независимо от состояния выключателя при исчезновении напряжения питания на блоке аварийная лампа зажигается продолжает гореть При таком включении светильник должен быть подключен к двум линиям питания I Бком одна из которых является некоммутируемой Б а другая коммутируемая 1_ком Схемы подключения БАП в постоянном режиме с ЭмПРА и ЭПРА приведены на рисунках 1 и 2 4 2 4 В двухламповых светильниках в аварийном режиме от БАП работает только одна лампа Также одна лампа будет работать в случае если отсутствует сетевое питание на БАП а на ЭПРА оно присутствует 4 3 Монтаж 4 3 1 Монтаж и подключение БАП должен осуществлять квалифициро ванный персонал 4 3 2 При монтаже модуля необходимо соблюдать следующие требования БАП и аккумуляторную батарею надо максимально удалить от теплоизлучающих элементов светильника балластов так как высокая температура приведет к уменьшению срока ее службы длина соединительных проводов и проводов соединяющих батарею с модулем не должна превышать 0 5 м 4 4 Установите БАП в светильник или в выносной бокс Подключите БАП согласно требуемому режиму работы и схемам электрических соединений приведенных на рисунках 1 3 4 5 Для подключения БАП к двухламповому светильнику с ЭПРА рисунок 26 необходимо Соединить контакты ЭПРА 1 и 2 с контактами БАП 3 и 4 Подключить один патрон аварийной лампы к контактам БАП 5 и 6 Подключить контакт БАП 7 к ответному патрону аварийной лампы 4
