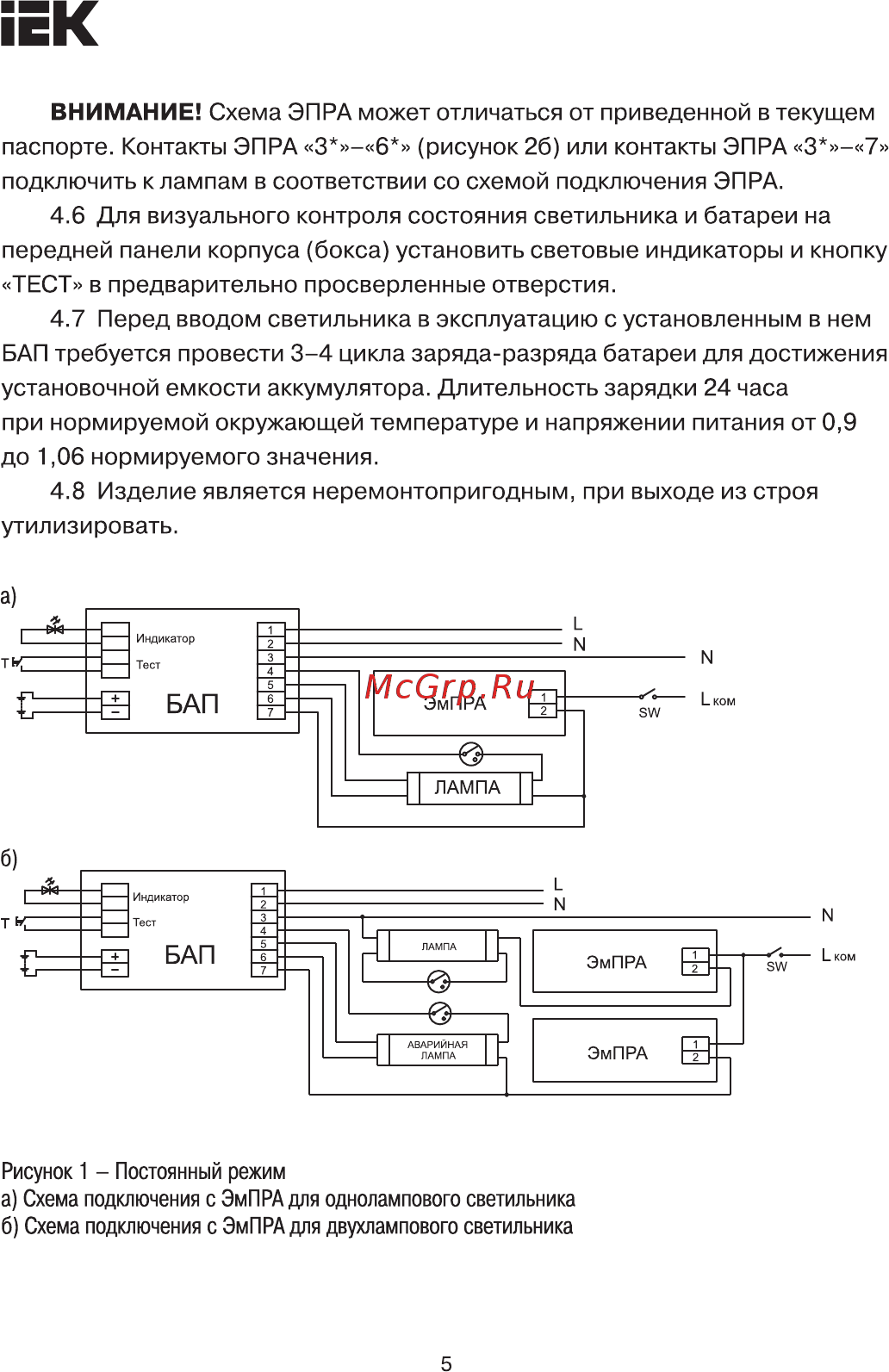

ЕК ВНИМАНИЕ Схема ЭПРА может отличаться от приведенной в текущем паспорте Контакты ЭПРА 3 6 рисунок 26 или контакты ЭПРА 3 7 подключить к лампам в соответствии со схемой подключения ЭПРА 4 6 Для визуального контроля состояния светильника и батареи на передней панели корпуса бокса установить световые индикаторы и кнопку ТЕСТ в предварительно просверленные отверстия 4 7 Перед вводом светильника в эксплуатацию с установленным в нем БАП требуется провести 3 4 цикла заряда разряда батареи для достижения установочной емкости аккумулятора Длительность зарядки 24 часа при нормируемой окружающей температуре и напряжении питания от 0 9 до 1 06 нормируемого значения 4 8 Изделие является неремонтопригодным при выходе из строя утилизировать Рисунок 1 Постоянный режим а Схема подключения с ЭмПРА для однолампового светильника б Схема подключения с ЭмПРА для двухлампового светильника 5
