17
6.6 Плита имеет присоединительную резьбу G 1/2". Подсоединение к
газовой магистрали производится по схеме рис. 5,6.
6.7 Плита подключается к сети 220В. Розетка должна находиться в легко
доступном месте на расстоянии не более 1,5 м от места установки плиты.
6.8 Перед установкой плиты освободить сетевой шнур, включить в
электросеть, проверить работу всех электрических устройств, которыми
снабжена плита.
6.9 Предохранительный кронштейн.
Для дополнительной безопасности, чтобы плита не опрокинулась, пли
ту необходимо закрепить к полу помещения предохранительным кронш
тейном.
Порядок установки кронштейна:
ввернуть до упора регулировочные ножки;
установить плиту на рабочее место, отметить на полу линию передней
стенки и габариты по ширине как показано на рисунке 6а;
отставьте плиту в сторону , разметьте и точно проведите среднюю ось,
на которой отложите размер 477 мм.;
по кронштейну разметить на полу крепежное отверстие;
если пол де
ревянный, про
сверлить отвер
стие диаметром 3
мм. В остальных
случаях крепление
производить с по
мощью винта и
дюбеля соответ
ствующего диа
метра;
закрепить
кронштейн вин
том;
поставить
плиту на место,
задвинув ее до
упора.

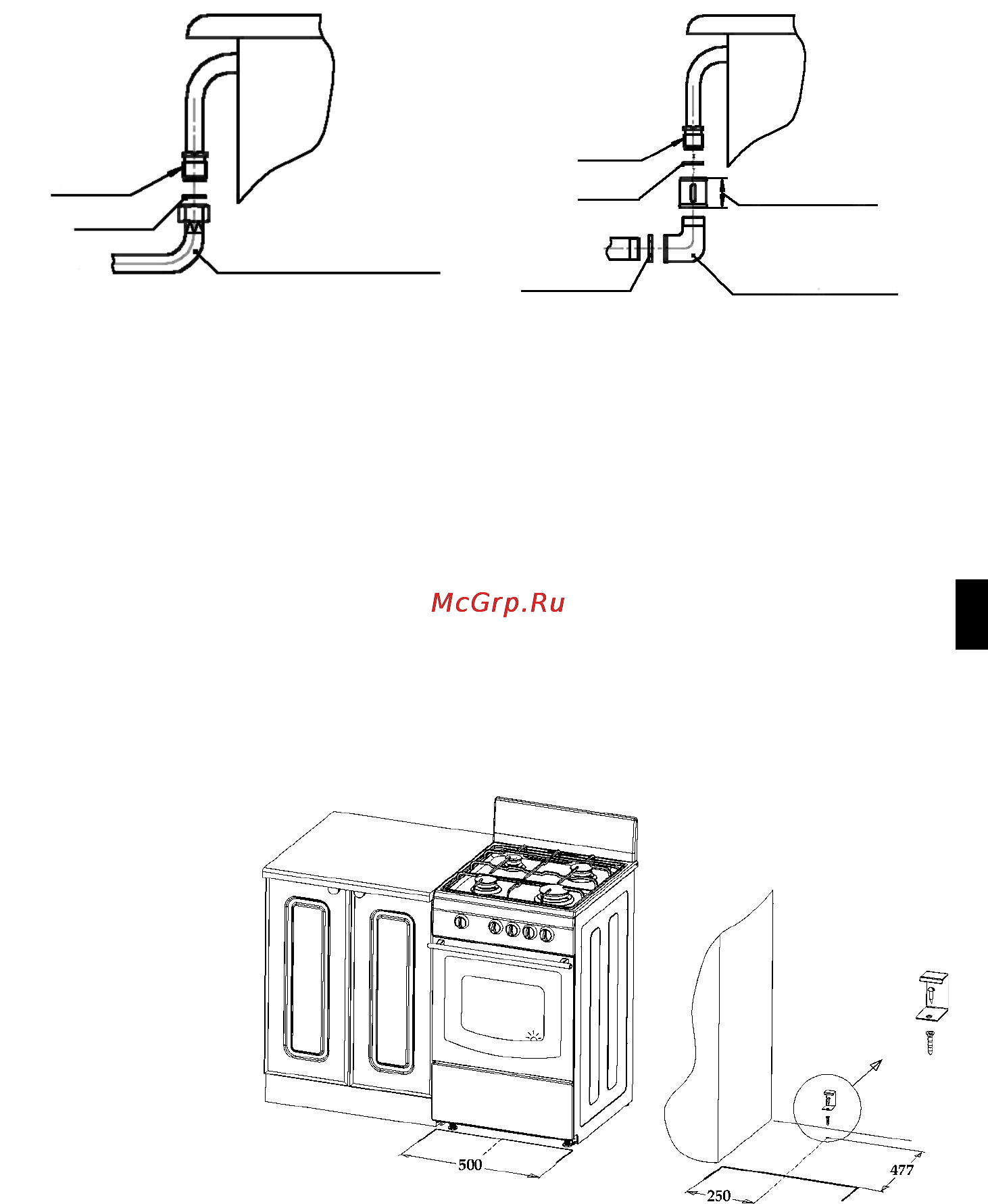

Рис. 5
Рис. 6
G 1/2”
прокладка
G 1/2”
рукав присоединительный
гибкий с накидной гайкой
30 max
Муфта коротка я15
ГОСТ 8954*75
Угольник G 1/2
90
0
*2*15 ГОСТ 8946*75
контргайка 15
ГОСТ 8968*75
прокладка
Подсоединение с помощью
рукава
Жёсткое подсоединение
РУС
Рис 6а
7 ПОРЯДОК РАБОТЫ
7.1 Включение горелок стола.
7.1.1 Расположение горелок стола и условное обозначение показаны на рис. 7.
