Greta 1470.00 07 ЧР [7/17] Рус
![Greta 1470.00 07 ЧР [7/17] Рус](/views2/1034035/page7/bg7.png)
18
7.2.2 Чтобы разжечь горелку духовки необходимо:
1) нажать и повернуть ручку крана против хода часовой стрелки, до мет5
ки на панели управления (см.рис.8), указывающей максимальное откры5
тие;
2) одновременно поднести горящую спичку к за5
пальному отверстию (рис. 12);
3) убедиться визуально, через отверстие в дне
духовки, что горелка зажжена.
Если горелка не зажглась, повторить розжиг.
7.3 Включение горелки духовки с устройством
контроля пламени (при его наличии).
7.3.1 Чтобы разжечь горелку духовки, необходи5
Рис. 9
7.1.2
В зависимости от исполнения плиты горелки стола зажигаются
различными способами:
ручной розжиг
Нажать и повернуть против часовой стрелки ручку, соответствующую
используемой горелке, установить её в положение «максимальное пла5
мя» и поднести зажженную спичку или включить кнопку электророзжига
, для плит с электророзжи гом.
автоматический розжиг (при наличии)
Нажать ручку до упора, повернуть против часовой стрелки до положе5
ния «максимальное пламя» , подержать до загорания газа, затем осла5
бить давление на ручку и установить нужную величину пламени.
7.1.3 Регулировка интенсивности горения производится дальнейшим
поворотом ручки крана против хода часовой стрелки 5 при этом не должно
произойти случайное погасание горелки. При повороте до упора горелка
будет работать на минимальном пламени.
Чтобы выключить горелку, необходимо повернуть ручку крана по ходу
часовой стрелки до упора.
7.2 Включение горелки духовки.
7.2.1 Перед первичным пользованием духовкой, её необходимо вклю5
чить и в течение получаса выжаривать для выгорания остатков масла и т.п.

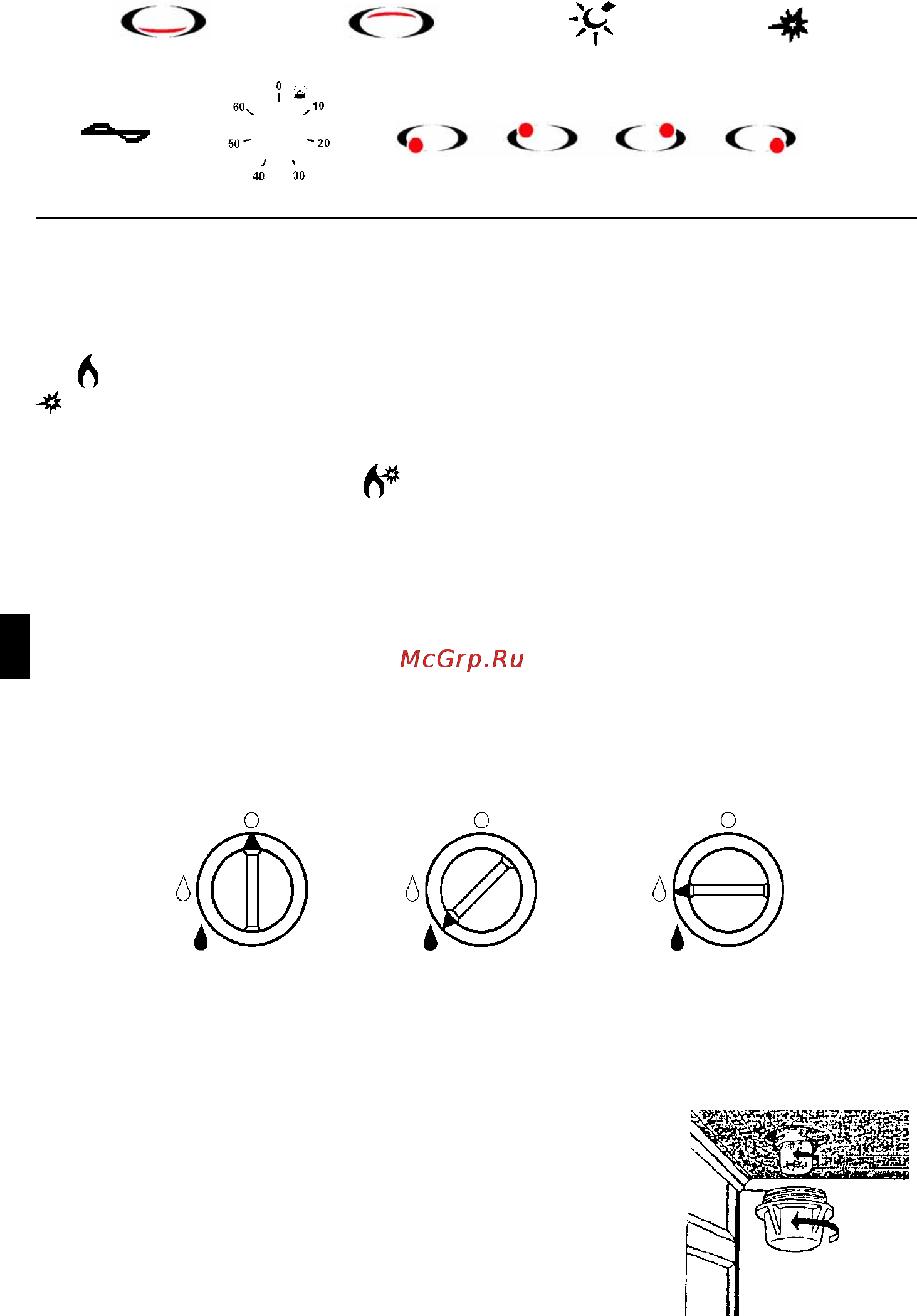

ПРИНЦИП РАБОТЫ ОРГАНОВ УПРАВЛЕНИЯ
Кран закрыт Малое пламя Максимальное пламя
Рис. 8
РУС
Условные обозначения на панели управления плиты
Вертел Таймер
Горелка духовки Электрогриль Подсветка Электророзжиг
Горелки стола
Рис. 7
левая
передняя
левая
задняя
правая
задняя
правая
передняя
