11
5.
4.
4.Нанесите силиконовый герметик на
отверстие в стене для влагоизоляции
(рис. 4). Убедитесь, что нет никаких
следов силикона на датчике, так как это
может препятствовать показаниям
датчика
Рисунок 4.
Рисунок 5.
Силиконовый
герметик
Кабель
Стена
Прижмите к
стене, чтобы
прикрепить

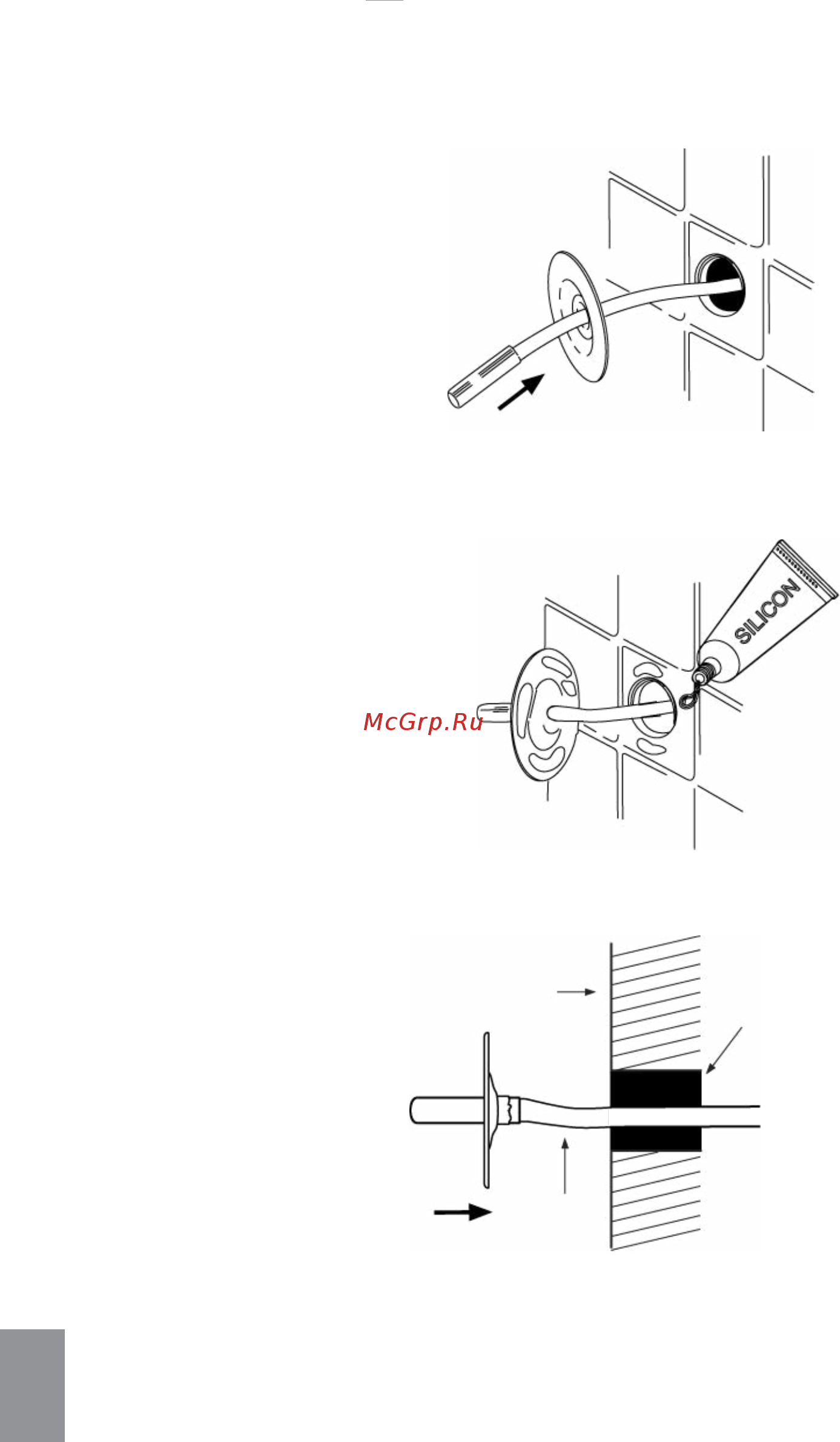

Вставьте датчик температуры сквозь
стену парной. Не применяйте скобы или
другие материалы, которые могут
повредить кабель.
Рисунок 3.
протолкните датчик
для фиксации
