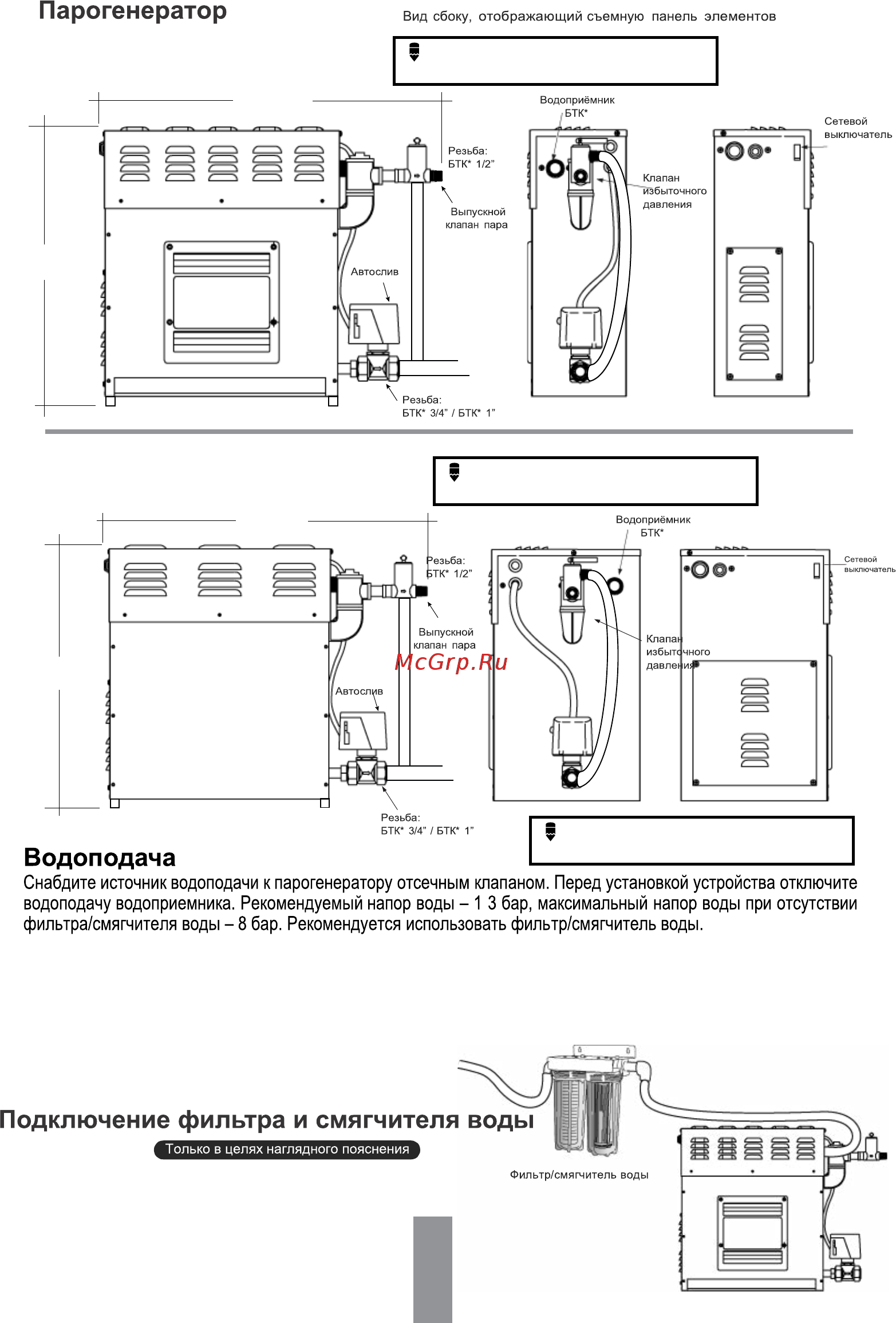

5
Water Pressure
Рекомендуемое давление воды для парогенераторов STP – 2-8 Бар или 30-120psi. Давление выше
или ниже рекомендуемого может привести к поломкам или сбоям водоприемника.
3.0 kW | 3.5 kW | 4.0 kW | 4.5 kW |
5.0 kW | 6.0 kW | 7.5 kW
9.0 kW | 12.0 kW | 15.0 kW
3/4”
470mm
540mm
470mm
540mm
3/4”
NOTE
Минимальное расстояние до ближайшей
стены – 100мм.
Минимальное расстояние до ближайшей
стены – 100мм.
NOTE
Минимальное расстояние до ближайшей
стены – 100мм.
