SAWO STP-35-1/2 [6/18] Рекомендуемое расположение паровых форсунок

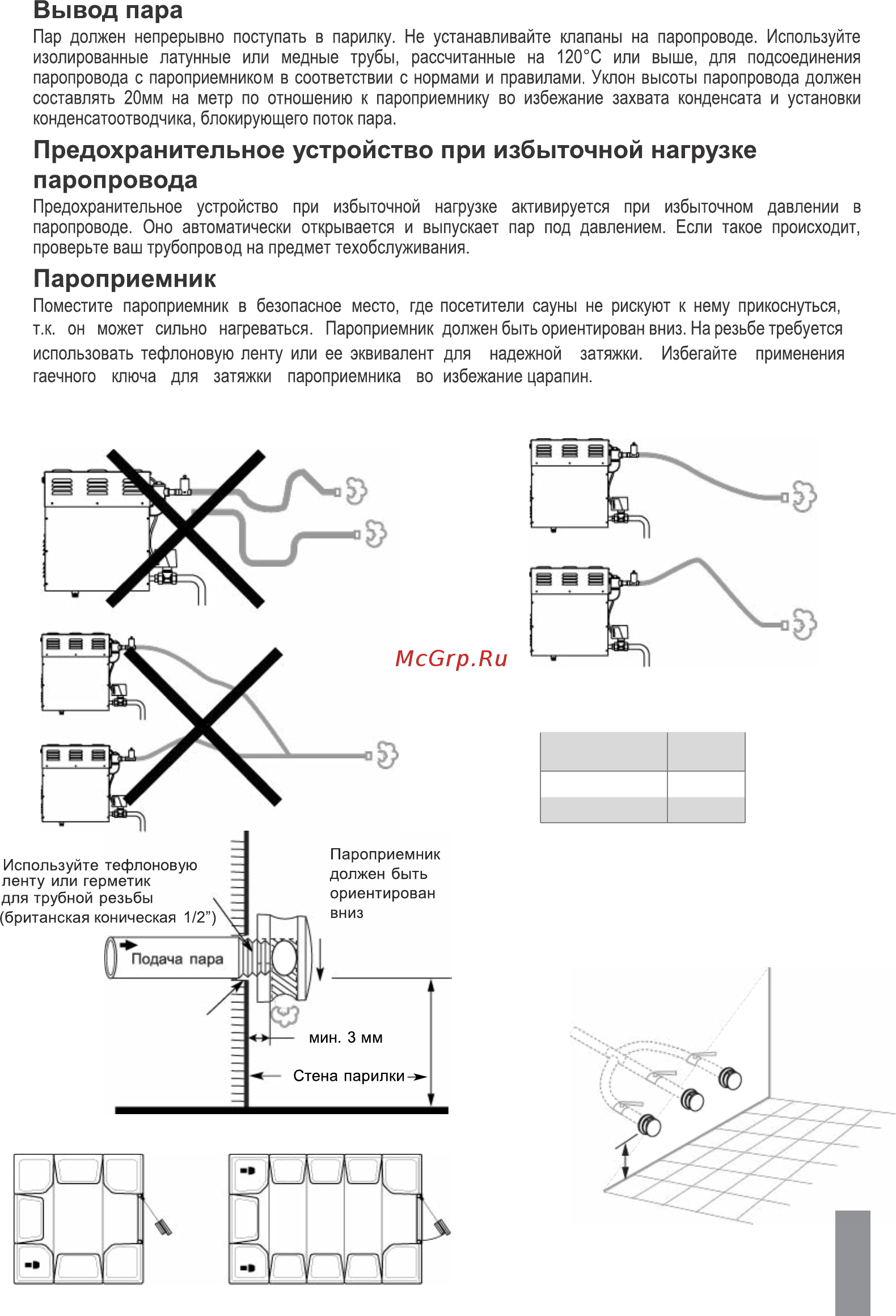

![SAWO STP-35-1/2 [6/18] Рекомендуемое расположение паровых форсунок](/views2/1517779/page6/bg6.png)
6
Прокладка паропровода вниз, а затем вверх приведет
к созданию пробки, блокирующей подачу пара.
Рекомендуемое
расстояние 300мм
Установка нескольких паровых форсунок
Используйте герметик или
жидкий силикон чтобы
заполнить зазоры.
Рекомендуемое расположение паровых форсунок.
Установите клапан на каждую
паровую форсунку. Это необходимо
для контроля над распределением
пара в парилке.
объединяйте
паропроводы от 2
разных парогенераторов
в один.
kW
Паропровод
1/2”
3/4”
3 - 7,5
9 and above
Steam Line sizes
Рекомендуемое
расстояние 300
мм
