SAWO STP-35-1/2 [12/18] Блок управления парогенератора innova
![SAWO STP-35-1/2 [12/18] Блок управления парогенератора innova](/views2/1517779/page12/bgc.png)
12
Подключение блока управления SAWO к печатной плате.
Перед установкой следует отключите генератор от линии электроснабжения, выключив
автоматический выключатель.
1.
2.
3. Внимание: на плате есть два черных гнезда RJ. Одно из них – для контрольного
кабеля, другое – для факультативного вспомогательного устройства. Контрольный и
вспомогательный кабели могут подключаться к любому из этих гнезд, порядок
несущественен.
Отвинтите крышку печатной платы сбоку генератора, чтобы получить доступ к
печатной плате.

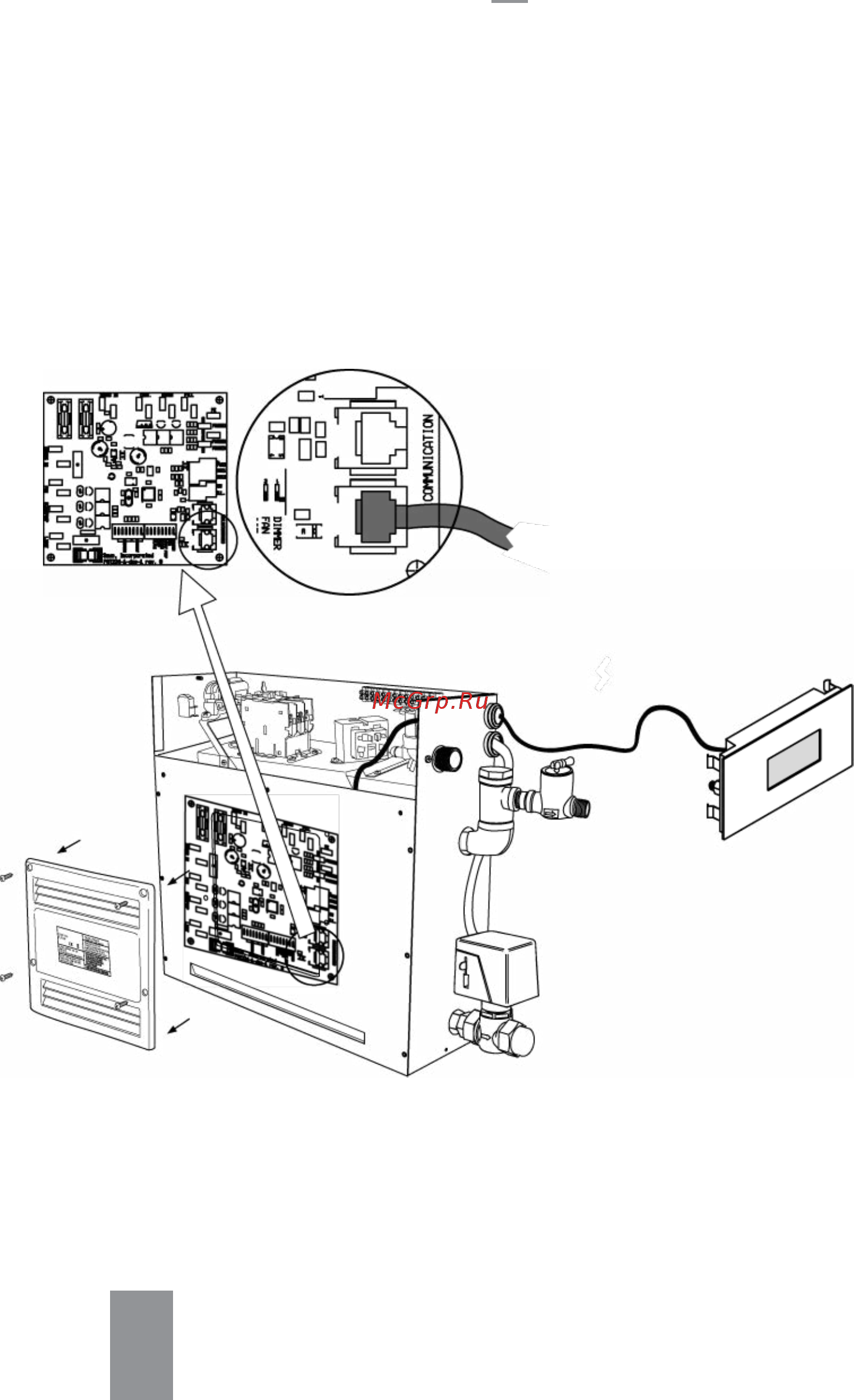

Протяните кабель RJ12 через входной канал кабеля сбоку генератора и затем сзади
боковой панели, как показано на рисунке ниже, чтобы достать до гнезд RJ в углу
печатной платы.
Блок управления
парогенератора
Innova
4.
5.
6.
7.
Закрепите крышку печатной платы и верхнюю крышку генератора.
Включите сеть электроснабжения и выключатель сети сзади генератора.
На блоке управления должна отобразиться версия программного обеспечения.
Включите блок управления в режим Вкл., чтобы убедиться, что он работает
корректно.
