SAWO STN-60-3 [11/24] Сантехнические работы

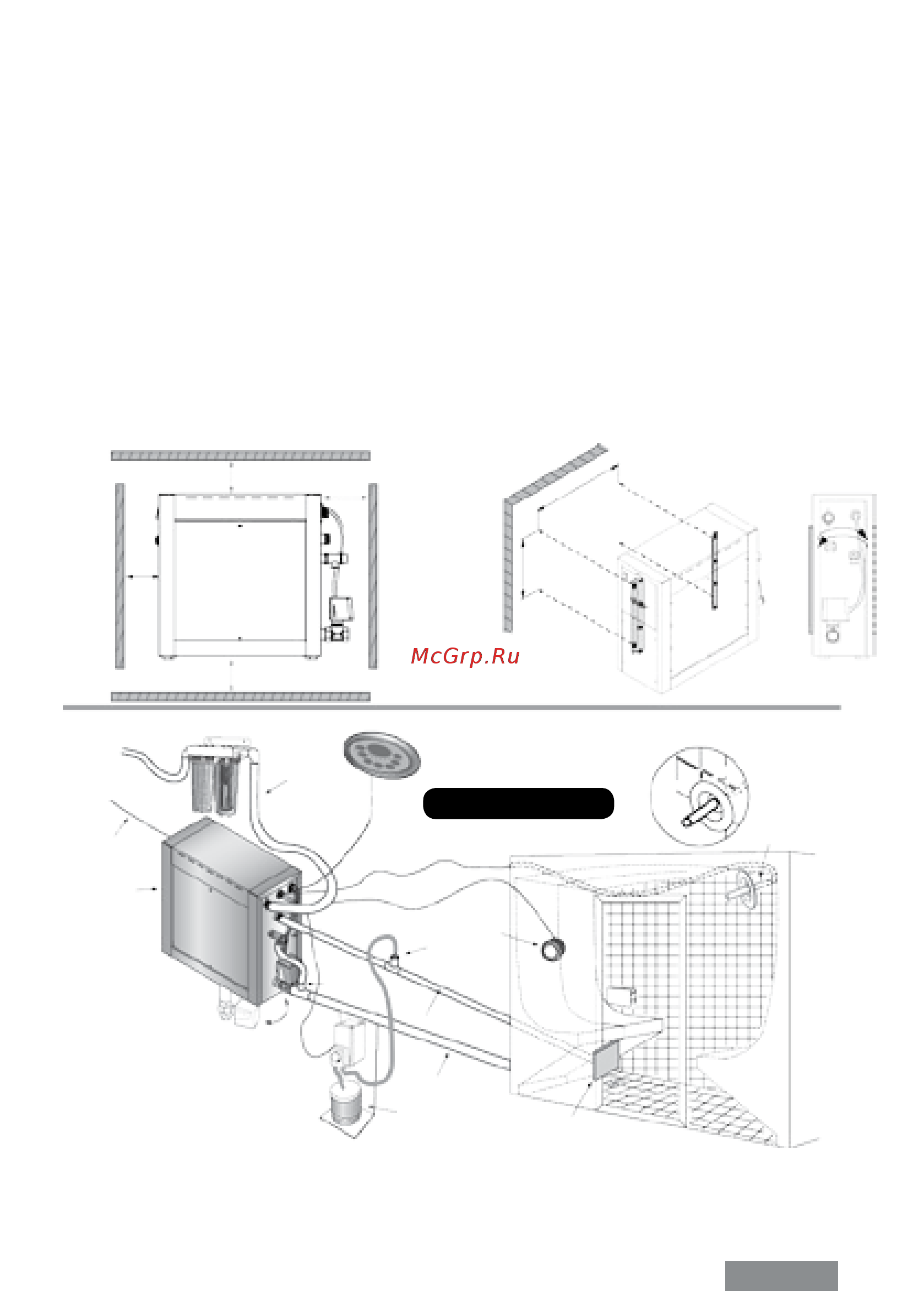

![SAWO STN-60-C1/3 [11/24] Сантехнические работы](/views2/1517901/page11/bgb.png)
RUSSIAN
11
ПАРНАЯ КОМНАТА
СТЕНА
СТЕНА
ПОЛ
ПОТОЛОК
Температурный
датчик
Водоподача
Фильтр/умягчитель воды
Водоприёмник
Источник питания
Слив
Пароприемник
Паропровод
Автослив
Парогенератор
Насос отдушек
Блок управления
Парогенератор
min.300mm
240mm
380mm
min.300mm
min.300mm
Прикрепите винтами
к стене.
Сменный
кронштейн.
Кнопка
требования
Патрубок
дозировки
Пароприемник
min.
300mm
Сборка и установка
1. Парогенератор должен находиться вблизи парилки. Разместите его не далее 7,5
метров от парилки.
2. Парогенератор должен быть установлен снаружи парилки.
3. Парогенератор не должен устанавливаться на открытом воздухе или в местах, где он
может быть поврежден из-за климатических условий.
4. Не устанавливайте парогенератор или водоводы в неотапливаемой мансарде или в
другом месте, где вода может замерзнуть.
5. Парогенератор не должен устанавливаться вблизи горючих или корродирующих
веществ и химикалий, таких, как бензин, разбавители для краски, хлор и т.п.
6. Устанавливайте парогенератор на ровной поверхности. Боковые прорези
предназначены для настенного монтажа. При настенном монтаже убедитесь, что
парогенератор надежно закреплен и выровнен.
7. Парогенератор должен устанавливаться только вертикально.
8. При необходимости установите фильтр и умягчитель воды или сходные устройства.
9. Оставьте достаточно места для техобслуживания генератора и ухода за ним.
Сантехнические работы
Сантехнические работы должен выполнять квалифицированный электрик, имеющий разрешение
на работы. Сантехнические работы должны выполняться в соответствии с государственными и
местными нормами и правилами. Используйте муфты для соединений трубопроводов. Используйте
только предписанные латунные или медные трубы. Никогда не используйте трубы из нелегированной
стали или оцинкованные трубы, т.к. они подвержены трещинам и повреждениям.
Минимальные расстояния для
сервиса и обслуживания
Настенная установка
Только в целях наглядного
пояснения
