RUSSIAN
8

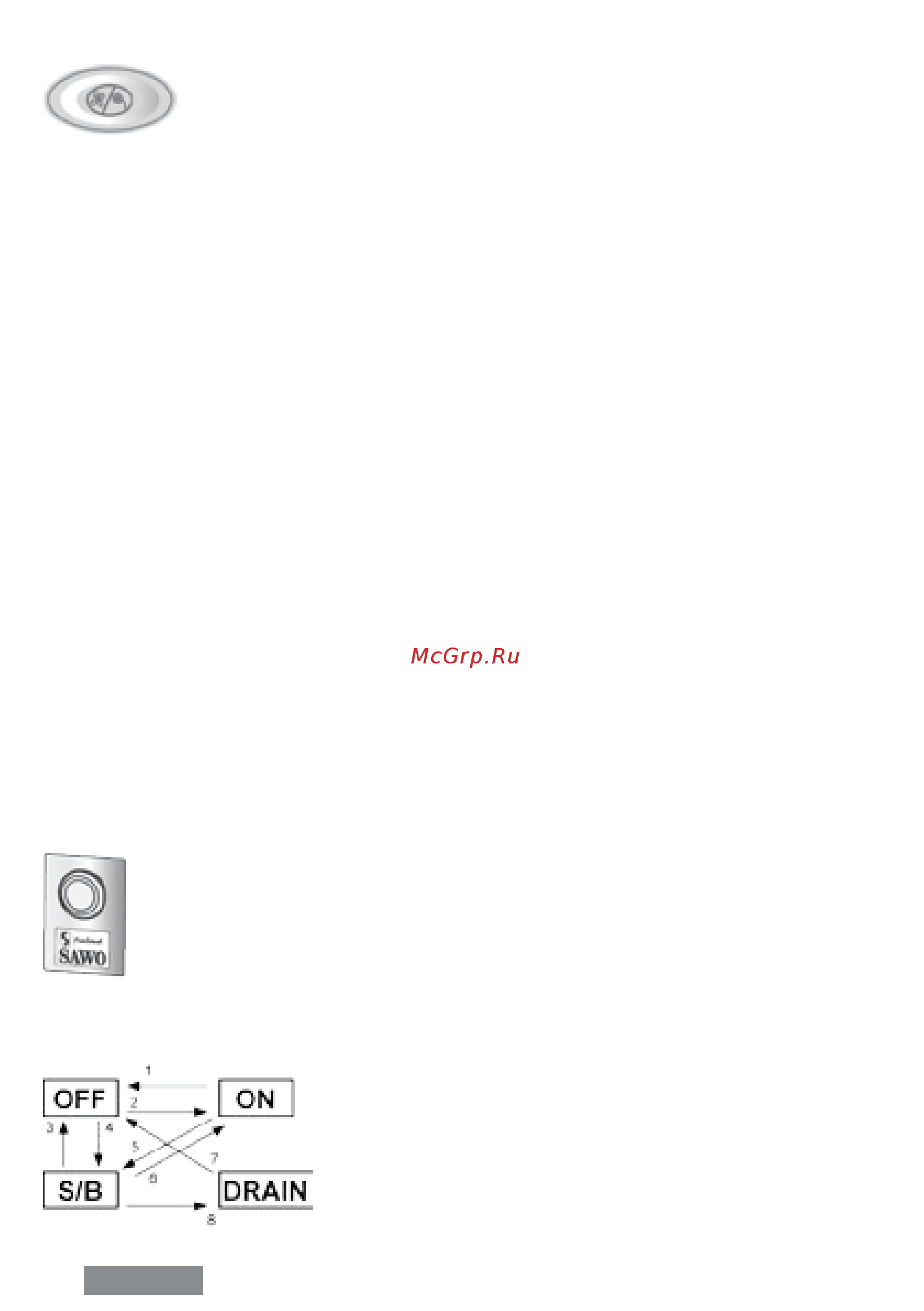

Насос отдушек
Перед включением насоса отдушек убедитесь, что в контейнере отдушек
есть ароматическая эссенция. Никогда не запускайте насос при пустом
контейнере.
Насос отдушек работает только в режиме Вкл. Чтобы включить/
выключить насос, нажмите кнопку «вентилятор/ насос отдушек». Насос
отдушек можно включить не ранее того, как закипит вода в баке.
Всякий раз при включении насоса отдушек отображается интервал его
функционирования. Интервал можно поменять, двигаясь нажатием
кнопок-стрелок «вверх» и «вниз» от 1 (насос отдушек активируется
каждые 20 минут) до 20 (насос отдушек работает непрерывно). Если
в течение 5 секунд не нажато никаких кнопок, снова высветится ранее
отображенное значение, и настройка насоса отдушек будет сохранена.
Если насос отдушек включен, когда кончается цикл или парогенератор
выключается нажатием кнопки «сеть», насос отдушек также выключится.
Настройки «вкл.» и «интервал» насоса отдушек будут сохранены, и насос
автоматически включится в следующем цикле.
Чтобы выключить насос, в режиме Вкл. кратко нажмите кнопку
«вентилятор/насос отдушек».
При смене ароматической эссенции проверьте, не сломан ли трубопровод
и нет ли течи. Рекомендуется также мыть контейнер для эссенций между
их сменой, особенно если используются различные ароматы.
Насос легко наполнить снова: в режиме Вкл. кратко нажмите кнопку
«вентилятор/насос отдушек», чтобы активировать отображение значения
интервала. Нажмите и удерживайте кнопку-стрелку «вверх», чтобы
достичь макс. значения 20, и насос отдушек будет работать непрерывно.
Эссенции требуется примерно 10 секунд на 1 метр трубопровода, чтобы
поступить в насос. Как только эссенция достигнет насоса, переустановите
значение рабочего интервала насоса по своему усмотрению.
Используйте только эссенции, предназначенные для парогенератора.
Следуйте инструкциям на упаковке эссенции.
Кнопка требования
Если парогенератор находится в режиме Выкл. или в Спящем режиме,
нажатие кнопки требования переключит блок управления в режим Вкл.
Отдельная кнопка требования может быть установлена в любом
желаемом месте, в т.ч. внутри парилки. Нажмите на кнопку требования,
и в течение 30 секунд будет нагнетаться дополнительная порция пара.
Переключение между различными режимами
1. Нажатие кнопки «вкл./выкл.» более 3 секунд.
2. Нажатие кнопки «вкл./выкл.» или кнопки требования.
3. Нажатие кнопки «вкл./выкл.» более 3 секунд.
4. Нажатие кнопки «спящий режим».
5. Нажатие кнопки «вкл./выкл.» или «спящий режим»
или завершение времени цикла.
6. Нажатие кнопки «вкл./выкл.» или «спящий режим»
или кнопки требования.
7. Нажатие кнопки «вкл./выкл.» более 3 секунд или
завершение времени слива.
8. Нажатие кнопки «спящий режим» более 3 секунд
или завершение времени цикла.
