RUSSIAN
19
A B
160 mm
84 mm
C
Опционально
Держатели панели управления
Свяжитесь с Вашим
дистрибьютором SAWO
Прямоугольный
Овальный
Стена

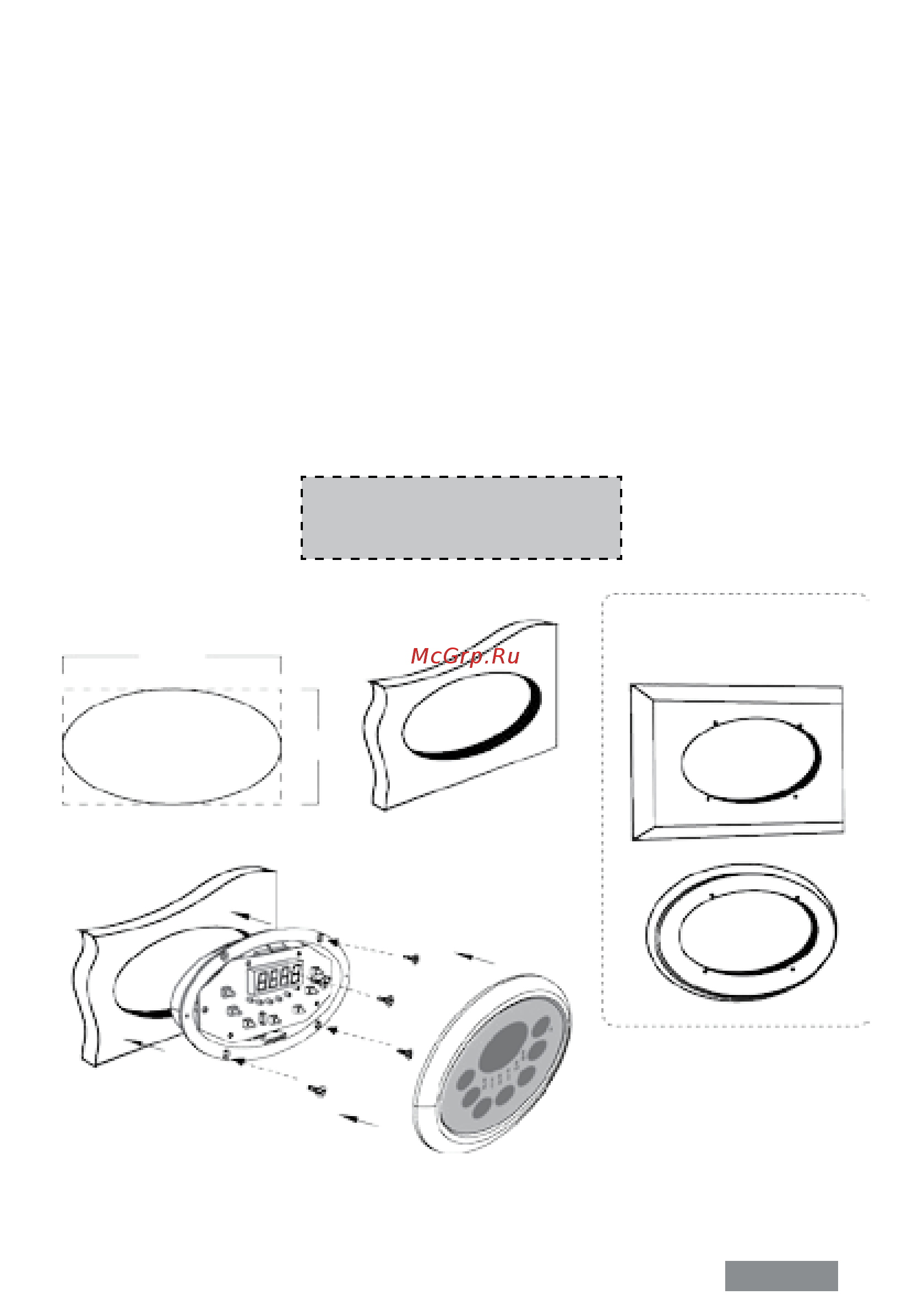

Установка блока управления
Блок управления пара SAWO устанавливает температуру вашей парилки. Смонтируйте
блок управления в легкодоступном месте снаружи парилки. Не рекомендуется помещать
блок управления вблизи душей или иных подобных мест с повышенной влажностью.
Никогда не пытайтесь модифицировать или ремонтировать блок управления. Если нужен
ремонт, обратитесь к квалифицированному технику или в ближайший сервисный центр.
Никогда не пытайтесь модифицировать или ремонтировать блок управления. Если нужен
ремонт, обратитесь к квалифицированному технику или в ближайший сервисный центр.
Инструкции по установке
Подберите наиболее подходящее место для блока управления вашего парогенератора.
Блок управления и парогенератор должны быть легкодоступны для пользователя и
техобслуживания. Не устанавливайте блок управления внутри сауны! Длина кабеля блока
управления – 7,5 метров.
Установите блок управления на стене, следуя указаниям ниже. Следуйте рисункам.
ВАЖНО!
Если блок управления крепится на бетонной
стене, предусмотри те держатель блока
управления или эквивалентное устройство,
чтобы закрепить блок управле ния внутри него.
