Подготовка к инсталляции.
1. Отключите кабель питания HD24 и проверьте, чтобы
работы производились на чистой, плоской, надежно зак-
репленной поверхности. Дотроньтесь до заземленно-
го металлического предмета для заземления самого
себя. Рекомендуется использовать антистатичес-
кую рабочую станцию с антистатическим ковриком.
На шасси имеется опасное напряжение. Не удаляй-
те верхнюю панель, не отключив предварительно
устройство от питания.
2. Удалите крышку с HD24. Крышка крепится на корпусе
с помощью 5 винтов на тыльной, 2 винта на каждой
стороне и один сверху. Сдвиньте крышку прямо назад,
не поднимайте ее - на задней панели имеются
металлические защелки, которые будут в этом случае
согнуты.
Удаление расширающего конвертора
РВС и кабелей.
3. Найдите существующий кабель питания постоянного
тока. Этот кабель имеет несколько тонких красных,
оранжевых, желтых, черных и голубых проводов, свя-
занных вместе. Защемите блокировочную защелку,
удерживающую белый раъем сзади Диска 1 и акку-
ратно отключите ее. Сделайте то же самое с разъемом
для Диска 2, основной РВС ( печатная плата в основа-
нии HD24), и наконец сам источник питания. (все это
будет заменено новым кабелем питания в шаге 14).
4. Отключите 26-штырьковый гибкий ленточный кабель
от существующего конвертора РВС и основной платы
РВС и полностью удалите их.
Новый 26-штырьковй кабели добавляется к дочер-
ней плате ЕС-2 - старый больше использовать не
будет.
5. Удалите 24 шайбы и гайки на разъемах входа 1/4,
удерживая РСВ на месте для предупреждения ее от
падения. После этого удалите старую А/Ц РСВ (самая
высокая на задней панели).
6. Выполните то же самое для 24 гаек и шайб на
разъемах вых ода 1/4. Удерживайте плату РСВ на месте
для предупреждения падения Ц/А РСВ на основную
плату РСВ. После удаления , установите гайки и
шайбы на место и сохраните удаленные РСВ и
кабели в прилагаемой упаковке.

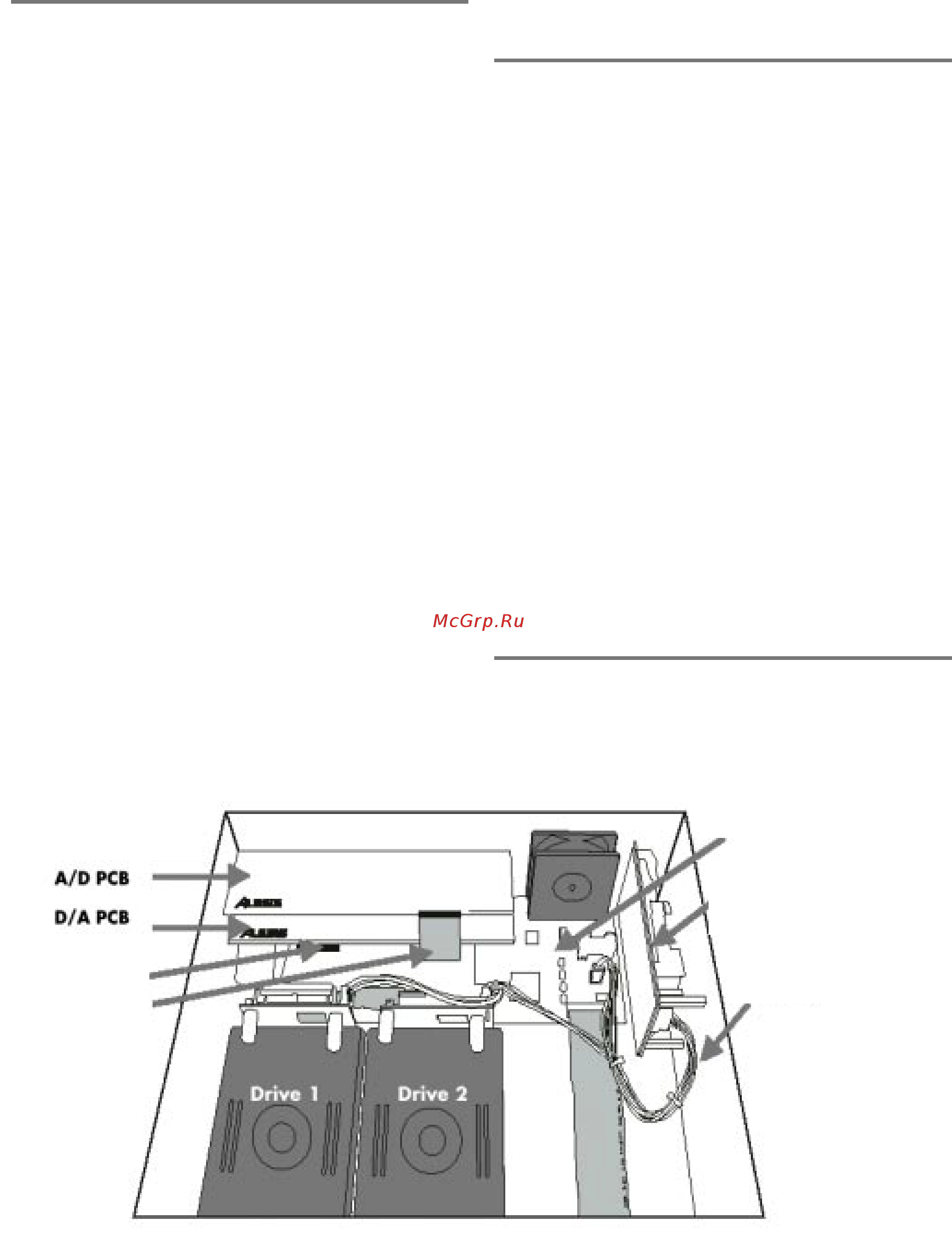

Внутреннее устройство HD24 с
оригинальными платами А/Ц/А РСВ
Основная РСВ
26-пиновый
ленточный ка-
бель (уда-
лить)
Источник питания
Кабель питания
DC (удалить)
