SUOMI
2.4.2.
Kun etäisyys kiukaan yläpinnasta kattoon on vähintään
1200 mm, ei katon suojausta tarvita (kuva 2.4.1.).
2.4.2. SUOJAETÄISYYKSIEN PIENENTÄMINEN
Taka- ja sivusuuntaisia suojaetäisyyksiä voidaan pienentää
50 % yksinkertaisella ja 75 % kaksinkertaisella kevyellä suoja-
uksella. Suojaus voi olla joko 1 mm paksu metallilevy tai 7 mm
kuituvahvisteinen sementtilevy (ei paperi- tms. pinnoitettu
kipsilevy) (kuva 2.4.2.).
Seinän ja suojausten väliin jätetään 30 mm tuuletusvälit.
Suojauksen tulee olla irti lattiasta ja katosta. Jos saunassa
on palava-aineinen lattia kiukaan edessä, suojattava alue
ulotetaan 100 mm luukun molemmille sivuille sekä vähintään
400 mm sen eteen, suojauksen on tällöin oltava vähintään 1
mm paksu metallilevy.
Jos kiuas asennetaan niin, että se on takaa ja toiselta sivulta
tiiliseinää tai -muuria vasten, riittää turvaetäisyydeksi 50 mm
sivulle ja 50 mm taakse. Jos kiuas on takaa ja kahdelta sivulta
tiiliseinää tai –muuria vasten, on suositeltavaa jättää 100 mm
tilaa molemmille sivuille kiukaan ilmankierron varmistamisek-
si. Taakse riittää edellä mainittu 50 mm.
Eristämättömän yhdysputken suojaetäisyyksien pienentämi-
nen tapahtuu samoin kuin kiukaissa. Piipun eristetyn osan on
saunassa aina yllettävä 400 mm välikaton alapuolelle
(kuva 2.6.).
Savupiippujen suojaetäisyydet palava-aineisiin materiaaleihin
vaihtelevat tuotekohtaisesti. Tarkista aina piipun valmistajan
ohjeet. Epäselvissä tapauksissa käänny paikallisten palovi-
ranomaisten puoleen.
Palamaton materiaali
Palava-aineinen

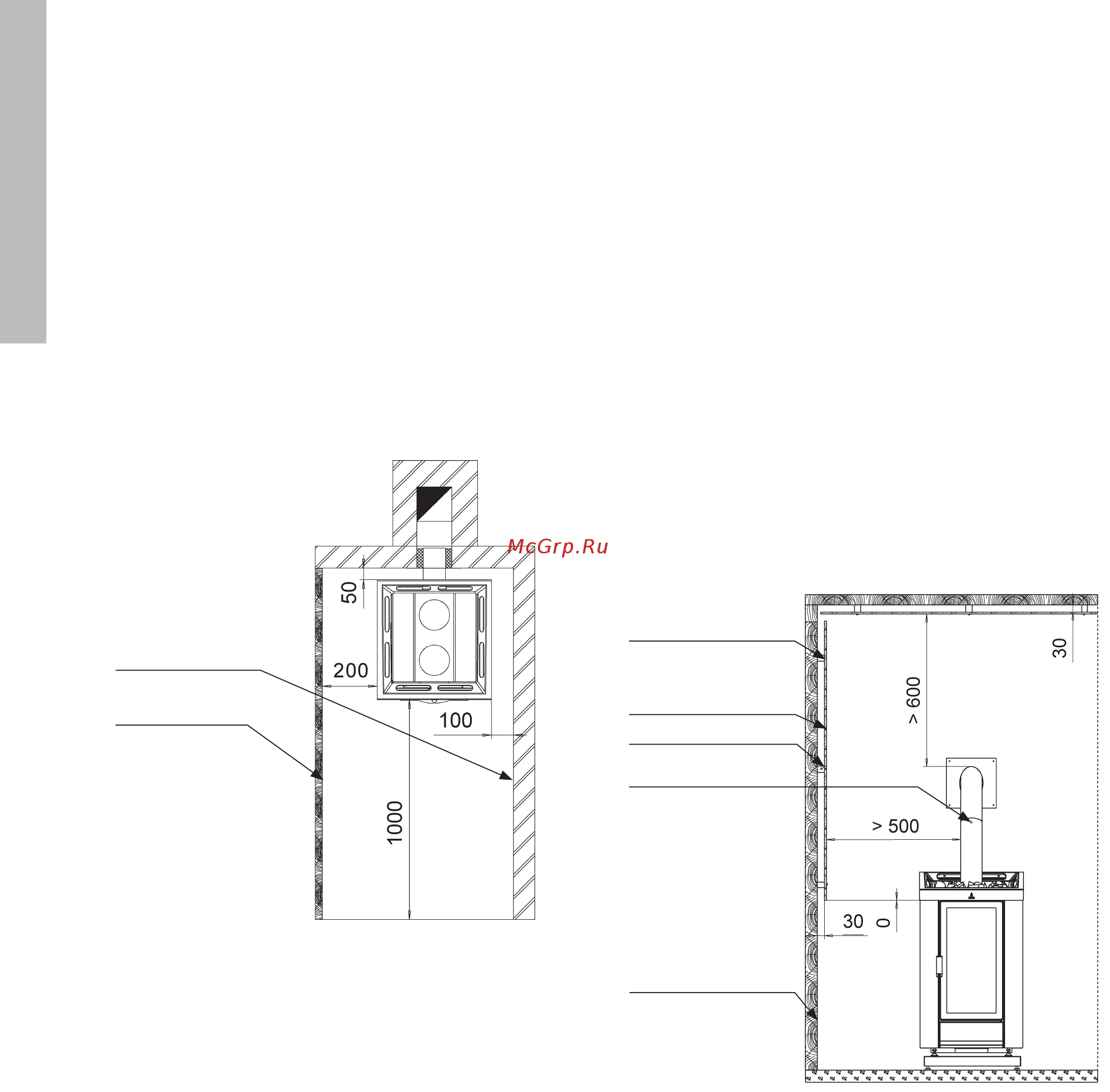

Kuva 2.4.2. Suojaetäisyyksien pienentäminen. Mitat millimetreinä.
Eristämätön yhdysputki
Palava-aineinen materiaali
Koroke 30 mm
Metallilevy 1 mm
tai kuituvahvisteinen
sementtilevy 7 mm
Kiinnitysruuvi ruostu-
matonta terästä
Kuva 2.4.1. Kiukaan suojaetäisyydet seiniin. Mitat millimetreinä.
