Руководство по монтажу

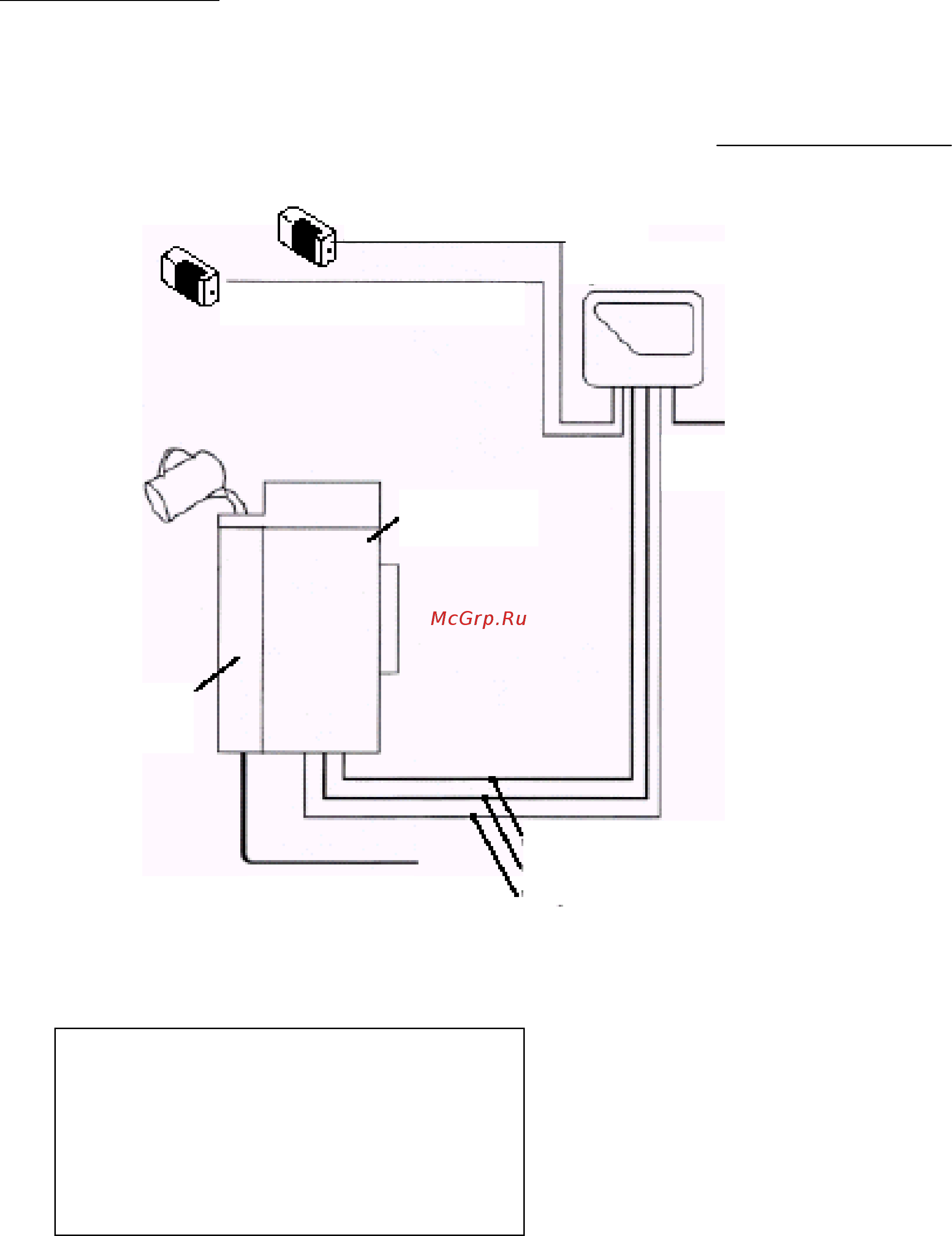

Общая схема электрических соединений и подвода воды
На рисунке внизу приводится схема электрических соединений и подвода воды к нагревателю сауны
и к панели управления:
Датчик влажности OLET 18 (T2)
Датчик температуры OLET 19 (Т1)
Цифровая панель управления
Напряжение к панели
у
п
р
авления
(
≈400 В
,
3
ф
.
)
Нагреватель
са
у
ны
Резервуар
для воды
Напряжение к генератору пара (≈230 В, 1 ф.)
Напряжение к нагревателю (≈400 В, 3 ф.)
Напряжение к нагревателю (=24 В)
* Водопровод
* Автоматическое заполнение резервуара
для воды обеспечивается для следующих
моделей:
1712-60-010420 (6 кВт)
1712-80-010420 (8 кВт)
1712-90-010420 (9 кВт)
30
