Helo OT 2 PED [34/37] Подключение электрических цепей

Руководство по монтажу

Подключение электрических цепей

Подключение электрических цепей является наиболее важной частью установки нагревателя сауны.

К подключению нагревателя сауны должны допускаться только квалифицированные специалисты-

электрики. Нагреватель должен подключаться к электрической сети квазистационарным способом.

При подключении нагревателя к электрической сети следует использовать типовой кабель H07RN-F ,

246 МЭК66 или аналогичный (например, RHH или VSN). Все кабели, подключаемые к нагревателю,

панели управления и к лампе, должны быть одного типа и размера.

Подключение электрических кабелей

1. Положите нагреватель на бок и отверните нижнюю пластину.

2. Подсоедините кабели между панелью управления и нагревателем сауны (≈400 В, 3 ф.)

3. Подсоедините кабели между панелью управления и нагревателем сауны ( 24 В)

4. Подсоедините кабели между панелью управления и генератором пара (≈230 В, 1 ф.)

5. При необходимости, обрежьте кабели до нужной длины.

6. Закрепите нижнюю пластину и , поставьте нагреватель в прежнее положение.

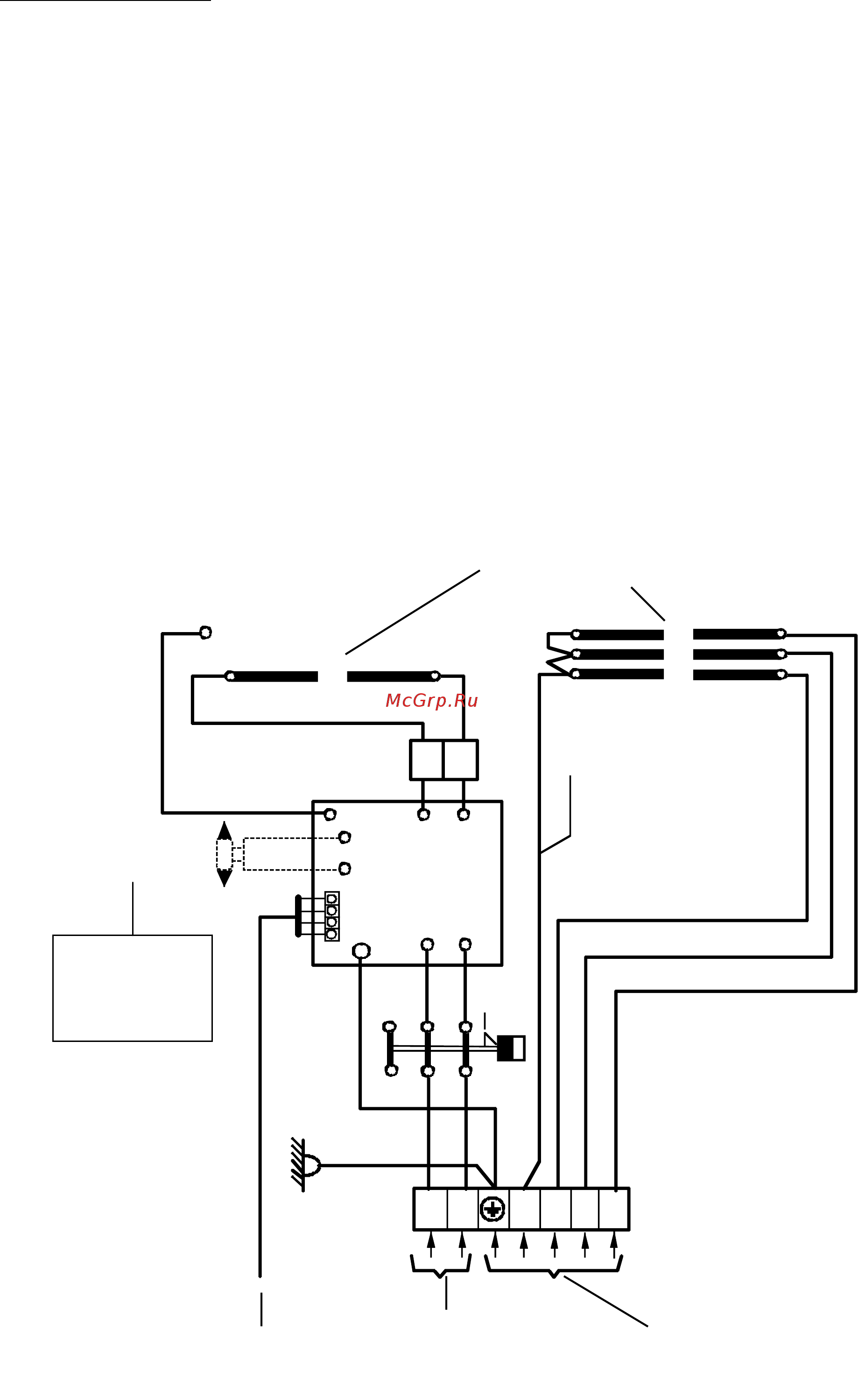

Электрическая схема нагревателя

Напряжение к нагревателю

от панели управления

(≈400 В, 3 ф.)

Напряжение к генератору

пара от панели управления

(≈230 В, 1 ф.)

24 В от панели

авления

Датчики уровня воды

Нагревательные элементы

(мощность см. на листе 35)

Воздухо-

заборник

Модели:

1712-60-010420

1712-80-010420

1712-90-010420

N U N U V W

Valve

N U

N L

2,5mm

Sensor
