Руководство по монтажу
Подключение к электрической сети
Мощность,
(кВт)
Предохранитель,
(А)
Подключение нагревателя
HO7RN-F, 245 МЭК66
(например, RHH или VSB),
(мм
2
)
Сечение кабеля генератора
пара HO7RN-F, 245 МЭК66
(например, RHH или VSB),
(мм
2
)
6,0 3х10 5х1,5 2х1,5
8,0 3х16 5х2,5 2х2,5
9,0 3х16 5х2,5 2х2,5
Нагревательный элемент
Нагревательный элемент (230 В)
Мощность,
(кВт) SEPC 64
2000 Вт
SEPC 65
2670 Вт
SEPC 65В
3000 Вт
SEPC 65С
3300 Вт
SEPC 142
2250 Вт
6,0 1,2,3 4
8,0 1,2,3 4
9,0 1 2 3 4
Нумерация нагревательных элементов
приводится на электрической схеме на листе 34.

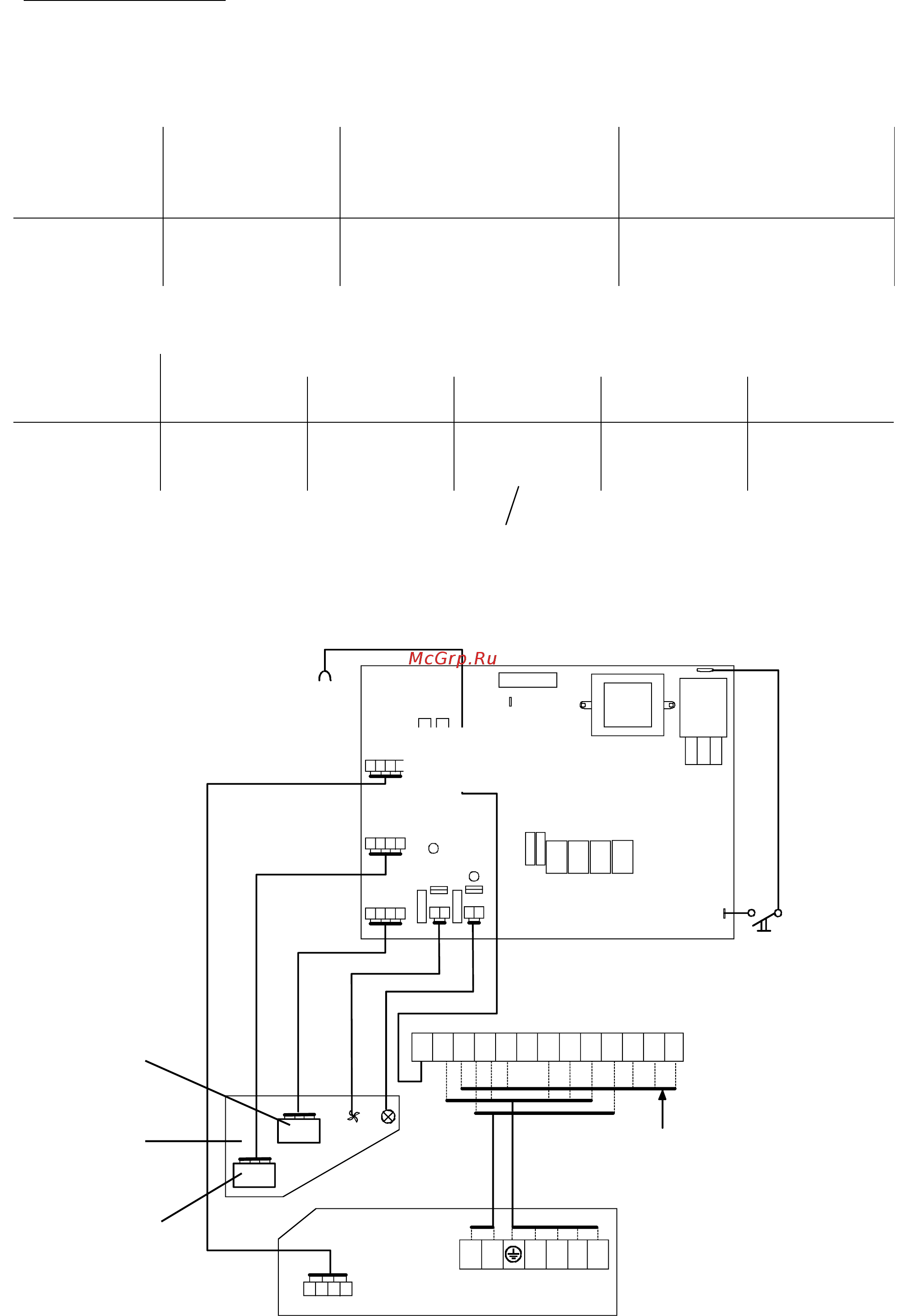

Электрическая схема подключений панели управления
1 2 3 4
1 2 3 4
1 2 3 4
FAN LIGHT
N U N U V W
1
1 2 3 4
Steam
Sensor 2
Sensor 1
PE PE PE N N N W V U U1 L1 L2 L3
Главный выключатель
Электрическая сеть
Нагреватель
Датчик температуры
OLET 19 (T1)
Помещение
са
у
ны
Датчик температуры
OLET 18
(
T2
)
Панель
управления
35
