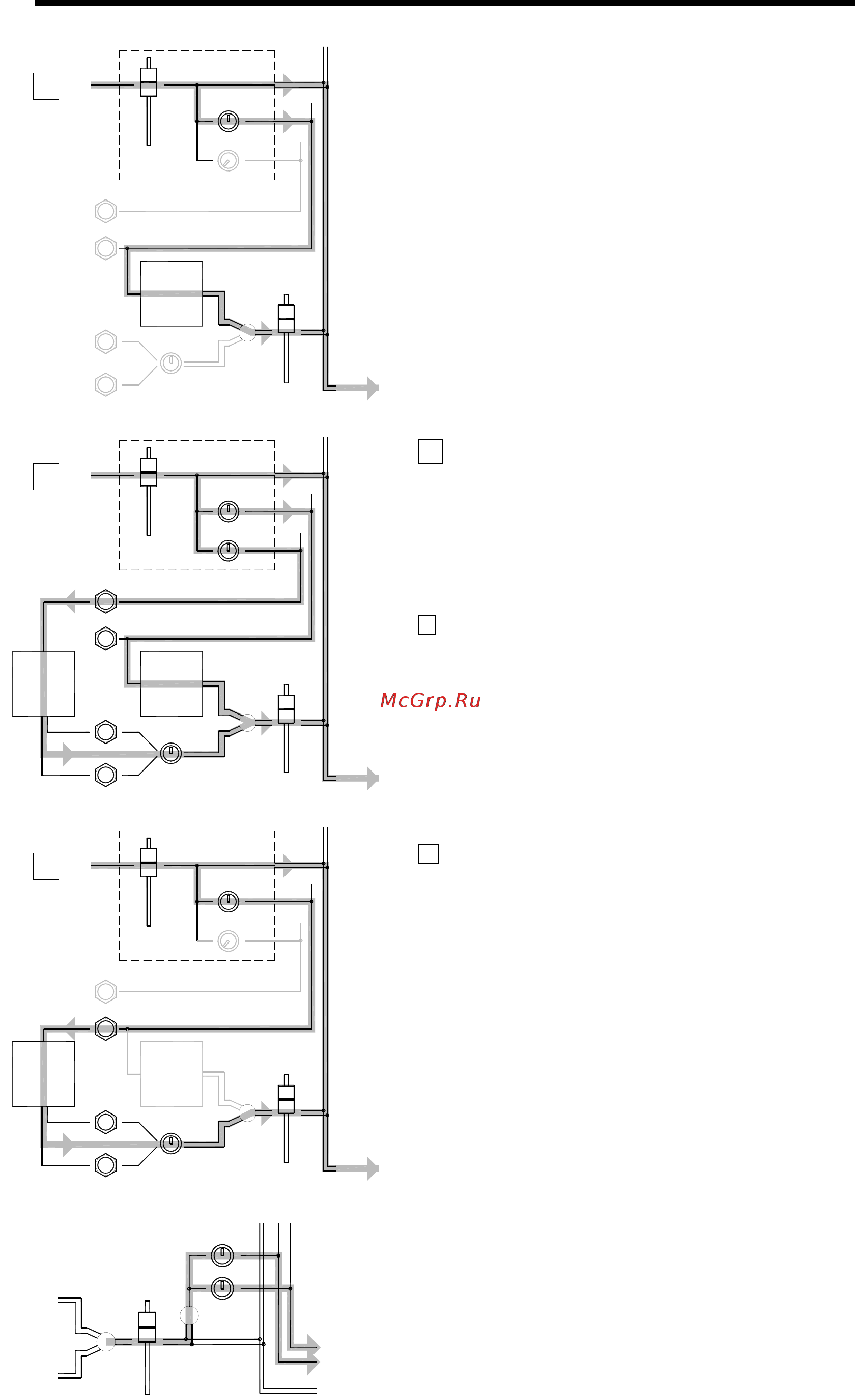

Канал Эффектов ОБЗОР РА Series оборудован встроеным цифровым процессором стерео эффектов Эффекты такие как реверберация делэй эхо и хорус рапределены на 16 пресетов Независимая регулировка уровня эффекта осуществляется на каждом канале при помощи посыла FX Предусмотрен дополнительный вход для внешнего процессора эффектов таким образом что сигнал с него приходит и смешивается на один канал с внутренними эффектами Так же предусмотрен альтернативный выход на внешний процессор эффектов отключающий внутренний Канал может отключаться при помощи педали Footswitch Редакция параметорв эффектов осуществляется по MIDI при помощи запускаемой с PC программы РА FX Editor Прохождение сигнала На данных диаграммах показана схема прохождения сигнала и дано объяснение работы системы эффектов Только внутренние эффекты Сигнал с канала W оходит через фейдер и отправляется в мастер Часть сигнала отправляется на внутренний процессор эффектов при помощи посыла FX на каждом канале По той причине что сигнал отправляемый на процессор пост фейдерный балланс чистого и обработаного сигнала сохраняется независимо от положения канального фейдера Обработаный сигнал возвращается на канал FX и отправляется в мастер В Внутренние и внешние эффекты Внутренние эффекты работают по схеме объясненной выше В дополнение по указаной схеме подключен внешний процессор эффектов Сигнал приходит на обработку независимо при помощи посыла AUX Стерео выход с процессора заведен на вход EXT FX IN Уровень сигнала с процессора управляется контроллером GAIN Внешний сигнал суммируется с сигналом приходящим с внутренних эффектоов и через фейдер канала FX отправляется в мастер С Только внешние эффекты Подключите внешний процессор эффектов используя FX выход и вход EXT FX IN Данная схема отключает внутренний процессор эффектов ф Сигналы Dry и Wet чистый и обработаный Сигнал посылаемый с канала в мастер называется dry чистый это оригинальный сигнал не обработаный эффектами Часть сигнала отправленая на обработку и возвращенная на канал называется wet мокрый поскольку это только эффект Рассмотрим реверберацию комнаты room слушатель слышит голос певца dry и аккустические отражения от стен комнаты wet Чем больше комната тем больше реверберации В РА Series реверберация работает по той же схеме Созданный при помощи процессора эффект wet добавляется к прямому dry сигналу Контроллер FX на каждом канале упраляет уровнем обработки сигнала фейдер FX канала управляет мастер возвратом с процессора эффектов Добавление эффекта в мониторы FB Для добавления эффекта в мониторы используйте посылы FB1 и FB2 на канале FX Посылаемый сигнал пост фейдерный это значит что фейдер канала FX становится мастером громкости эффекта как в мастер миксе так и в мониторах
