Pioneer VSX-D714 [13/42] Активный низкочастотный громкоговоритель
![Pioneer VSX-D714 [13/42] Активный низкочастотный громкоговоритель](/views2/1051910/page13/bgd.png)
Подключение
13
Ru

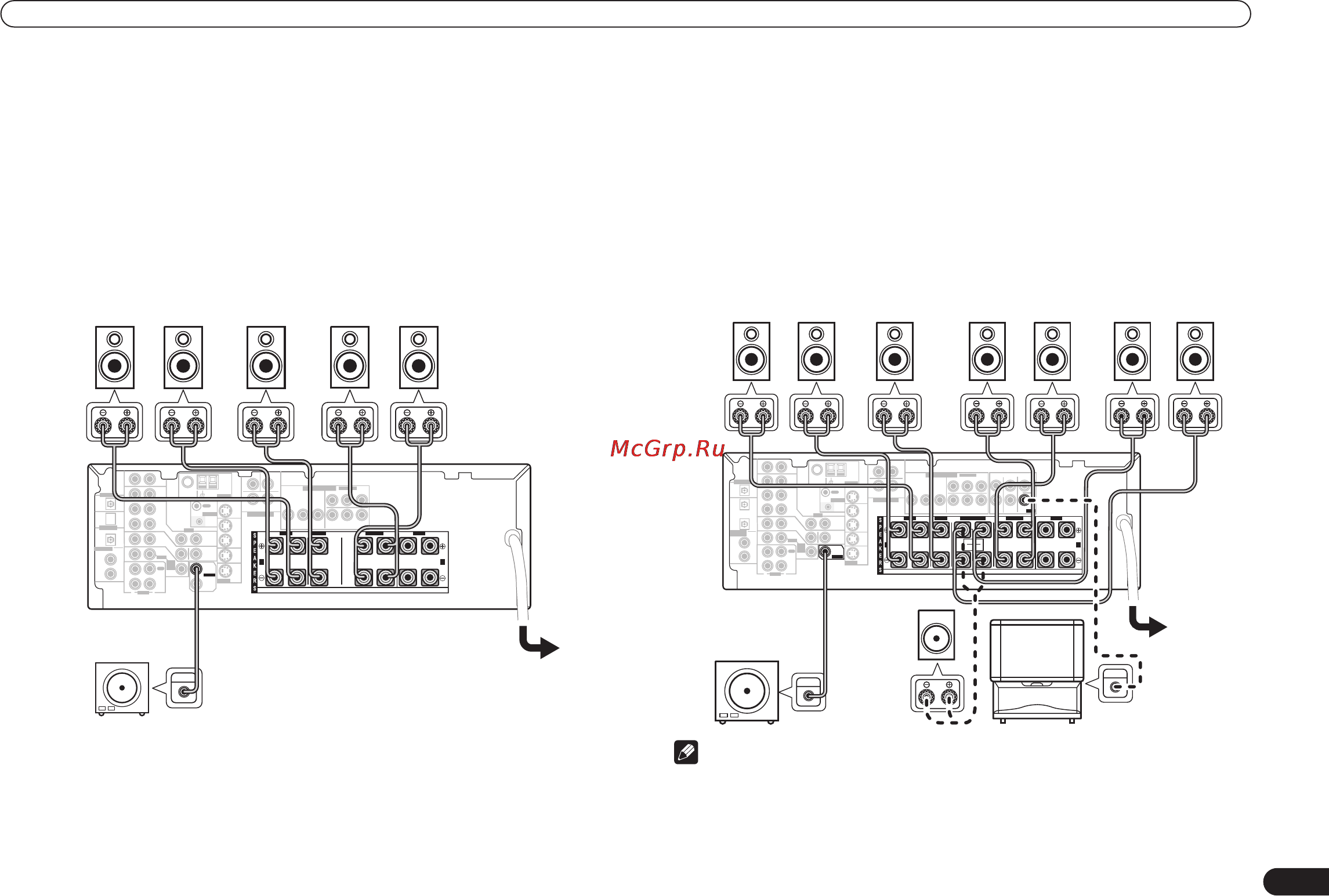

Подсоединение громкоговорителей (VSX-D714)
Ниже показана полная схема установки шести громкоговорителей (включая низкочастотный
громкоговоритель), но для каждого конкретного помещения план установки может быть другим. Подключите
имеющиеся громкоговорители, как показано ниже. Ресивер будет работать при подключении только двух
стереофонических громкоговорителей (на схеме - передние громкоговорители), но рекомендуется подключать
не менее трех громкоговорителей, а для достижения наивысшего качества звучания лучше использовать
полную схему. Если низкочастотный громкоговоритель не используется, выберите для параметра настройки
громкоговорителей значение “большой” (см. раздел Настройка громкоговорителей на стр. 25).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый громкоговоритель - к левому.
Также убедитесь, что положительный и отрицательный (
+/–
) разъемы ресивера совпадают с
соответствующими разъемами громкоговорителей. Можно использовать громкоговорители с номинальным
сопротивлением от 6 до 16
Ω
(если предполагается использование громкоговорителей с сопротивлением
менее 8
Ω
, см. раздел Изменение сопротивления громкоговорителей на стр. 41).
Подключайте устройство к электросети только после подключения всех разъемов.
Подсоединение громкоговорителей (VSX-D814)
Ниже показана полная схема установки восьми громкоговорителей (включая низкочастотный
громкоговоритель), но для каждого конкретного помещения план установки может быть другим. Подключите
имеющиеся громкоговорители, как показано ниже. Ресивер будет работать при подключении только двух
стереофонических громкоговорителей (на схеме - передние громкоговорители), но рекомендуется подключать
не менее трех громкоговорителей, а для получения объемного звучания лучше использовать полную схему.
Если низкочастотный громкоговоритель не используется, выберите для параметра настройки
громкоговорителей значение “большой” (см. раздел Настройка громкоговорителей на стр. 25).
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый громкоговоритель - к левому.
Также убедитесь, что положительный и отрицательный (
+/–
) разъемы ресивера совпадают с
соответствующими разъемами громкоговорителей. Можно использовать громкоговорители с номинальным
сопротивлением от 6 до 16
Ω
(если предполагается использование громкоговорителей с сопротивлением
менее 8
Ω
, см. раздел Изменение сопротивления громкоговорителей на стр. 41).
Подключайте устройство к электросети только после подключения всех разъемов.
• Если в качестве центрального громкоговорителя (
C
) используется громкоговоритель телевизора,
подключите разъем устройства
CENTER PREOUT
к аудиовходу телевизора. В этом случае в показанном
на схеме центральном громкоговорителе нет необходимости.
• Если используется только один задний громкоговоритель объемного звучания, подключите его
положительный провод к контакту (
+
) правого канала, а отрицательный провод - к контакту (
–
) левого
канала (см. рисунок на стр. 6).
ASSIGNABLE
MONITOR OUT
YP
B
P
R
YP
B
P
R
DVR/
VCR
TV/
SAT
DVD
/LD
CONTROL
OUT
IN
AM
LOOP
FM UNBAL
75
Ω
IN
IN
IN
IN
IN
IN
COMPONENT VIDEO
MONITOR
OUT
MONITOR OUT
SUB WOOFER
SURROUND
CEN-
TER
S-VIDEO
OUT
OUT
VIDEO
SUB
WOOFER
SURROUND
BACK
R
AUDIO
L
IN
IN
IN
IN
IN
OUT
DIGITAL OUT
OUT
IN
OPT
COAX
COAX
OPT
AUX
CD
LR
DVR/
VCR
TV /
SAT
(TV /
SAT)
(DVD
/LD)
(CD)
DVD
/LD
PLAY
CD-R
/ TAPE
/ MD
FRONT
PREOUT
ASSIGNABLE
DIGITAL IN
REC
1
1
2
ø
ANTENNA
(
TV / SAT
)
IN
DVD 5.1CH INPUT
(
DVD/ LD
)
IN
¥
A
B
FRONT
RL R LRL
FRONTCENTERSURROUND
D V D
5.1CH
INPUT
INPUT
VSX-D714
Передние
громкоговорители
Активный низкочастотный
громкоговоритель
SW (НЧ)
Центральный
громкоговоритель
Громкоговорители
объемного звучания
L (Л) R (П) C (Ц) LS (ЛО) RS (ПО)
ASSIGNABLE
MONITOR OUT
YP
B
P
R
YP
B
P
R
DVR/
VCR
TV/
SAT
DVD
/LD
CONTROL
OUT
IN
AM
LOOP
FM UNBAL
75
Ω
IN
IN
IN
IN
IN
IN
COMPONENT VIDEO
MONITOR
OUT
MONITOR OUT
SUB WOOFER
SURROUND
CEN-
TER
S-VIDEO
OUT
OUT
VIDEO
SUB
WOOFER
R
AUDIO
L
IN
IN
IN
IN
IN
OUT
DIGITAL OUT
OUT
IN
OPT
OPT
COAX
COAX
OPT
AUX
CD
LR
DVR/
VCR
TV /
SAT
(TV /
SAT)
(DVR/VCR)
(DVD
/LD)
(CD)
DVD
/LD
PLAY
CD-R
/ TAPE
/ MD
FRONT
PREOUT
ASSIGNABLE
DIGITAL IN
REC
1
2
1
2
ø
ANTENNA
(
TV / SAT
)
IN
DVD 5.1CH INPUT
(
DVD/ LD
)
IN
¥
PREOUT
A
B
FRONT
RL R
RR
LR L
FRONTCENTER SURROUND
RL
LL
SURROUND BACK
SINGLE
FRONT
CENTER
SURROUND
BACK
SURROUND
SEE INSTRUCTION
MANUAL
D V D
5.1CH
INPUT
INPUT
AUDIO IN
VSX-D814
Пассивный
низкочастотный
громкоговоритель
или одиночный
задний
громкоговоритель
объемного
звучания
SBL (ЛЗО) SBR (ПЗО)
Задние громкоговорители
объемного звучания
Передние
громкоговорители
Активный низкочастотный
громкоговоритель
SW (НЧ)
Центральный
громкоговоритель
Громкоговорители
объемного звучания
L (Л) R (П) C (Ц) LS (ЛО) RS (ПО)
Телевизор
Примечание
VSX-D714_Ru_A5New.book Page 13 Monday, May 24, 2004 9:10 AM
