Органы управления и индикаторы
17
Ru
Глава 5:
Органы управления и индикаторы

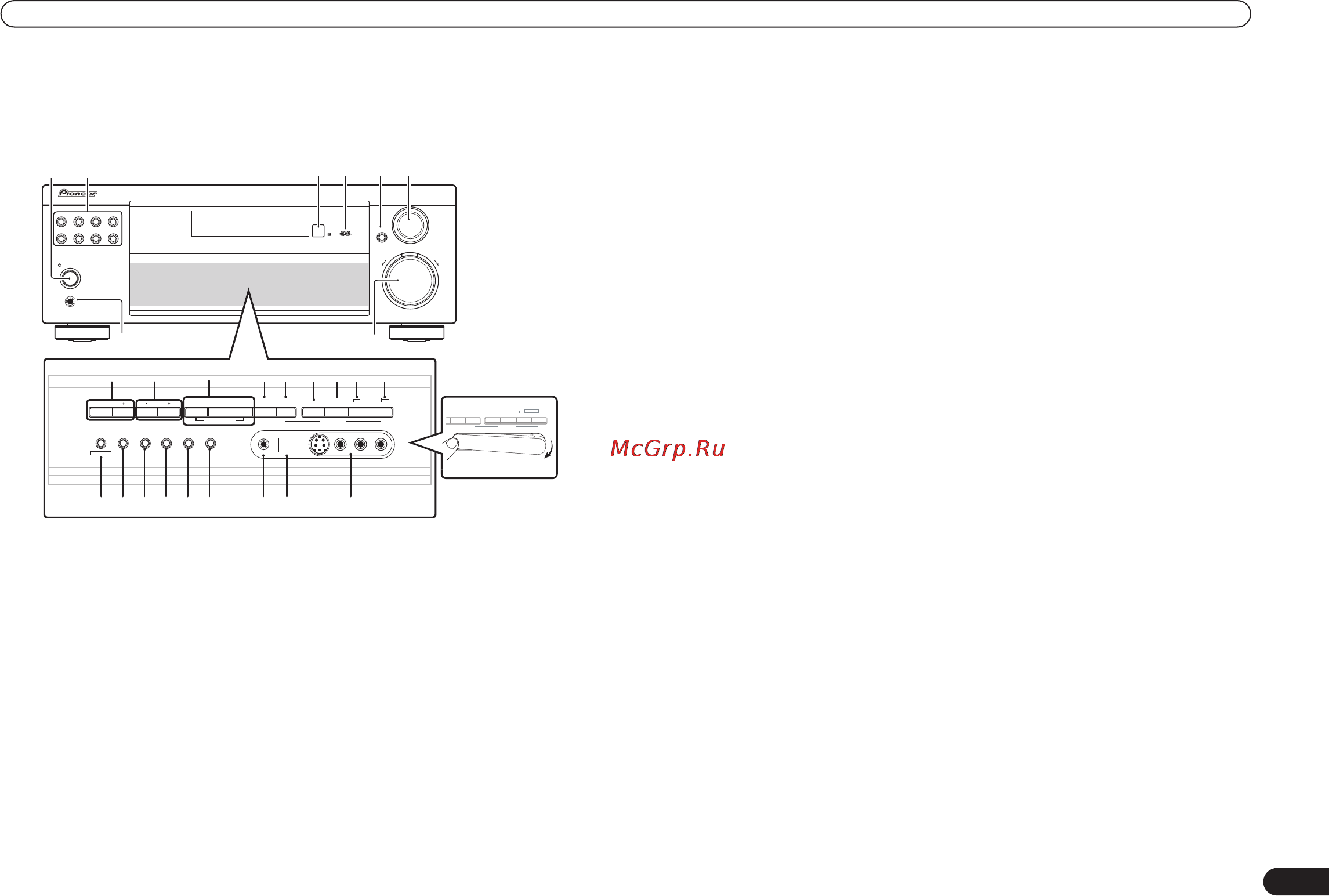

Передняя панель
1
STANDBY/ON (ОЖИДАНИЕ/ВКЛ.)
Используется для включения ресивера или его переключения в режим ожидания.
2 Кнопки выбор входа
Нажмите одну из этих кнопок для выбора источника сигнала.
3Датчик дистанционного управления
Получает сигналы от пульта дистанционного управления.
4 Индикатор MCACC
Загорается после завершения настройки MCACC (стр. 28 для модели VSX-D814 также стр. 9).
5 ENTER (ВВОД)
6 Регулятор MULTI JOG
С помощью регулятора
MULTI JOG
выполняется множество задач. Используйте для выбора параметров
после нажатия кнопок
TONE (ТЕМБР)
,
QUICK SETUP (БЫСТРАЯ НАСТРОЙКА)
или
TUNER EDIT
(ТЮНЕР - РЕДАКТИРОВАТЬ)
.
7MASTER VOLUME (РЕГУЛЯТОР ГРОМКОСТИ)
8 Гнездо PHONES (ГОЛОВНЫЕ ТЕЛЕФОНЫ)
Используется для подключения головных телефонов. При подключении головных телефонов звук не будет
воспроизводиться через громкоговорители.
9 Кнопки STATION +/– (СТАНЦИЯ +/–)
Нажимайте эти кнопки для выбора запрограммированных станций при использовании тюнера (стр. 32).
10 Кнопки TUNING +/– (НАСТРОЙКА +/–)
Нажимайте эти кнопки для выбора частоты при использовании тюнера (стр. 31).
11 Кнопки LISTENING MODE (РЕЖИМ ПРОСЛУШИВАНИЯ)
STANDARD (СТАНДАРТ)
Нажмите эту кнопку для стандартного декодирования и переключения между различными параметрами
Pro Logic II и Neo:6 (стр. 21).
ADVANCED SURROUND (ДОПОЛНИТЕЛЬНОЕ ОБЪЕМНОЕ ЗВУЧАНИЕ)
Используется для переключения между различными режимами объемного звучания (стр. 21).
STEREO/DIRECT (СТЕРЕО/ПРЯМОЕ)
Переключатель прямого/стереофонического воспроизведения. При прямом воспроизведении для
наиболее точной передачи входного сигнала настройки тембра и уровня каналов не учитываются
(стр. 22).
12 SIGNAL SELECT (ВЫБОР СИГНАЛА)
Используется для выбора источника входного сигнала (стр. 22).
13 MIDNIGHT/LOUDNESS (НОЧНОЙ/СИЛА ЗВУКА)
Режим Midnight (Ночной) используется для прослушивания звукового сопровождения к фильмам при малой
громкости. Режим Loudness (Сила звука) служит для усиления низких и высоких частот при малой громкости
(стр. 23).
14 SPEAKERS (ГРОМКОГОВОРИТЕЛИ)
Служит для последовательного выбора акустической системы:
A
B
A+B
(стр. 14)
15 SB CH MODE (РЕЖИМ ОБЪЕМНОГО ЗВУЧАНИЯ)
Служит для выбора режима заднего канала объемного звучания (стр. 22) и режима виртуальных задних
громкоговорителей объемного звучания (VSB) (стр. 23).
16 TONE (ТЕМБР)
Нажмите эту кнопку для использования регуляторов низких и высоких частот, которые можно регулировать с
помощью
MULTI JOG
(стр. 24).
17 QUICK SETUP (БЫСТРАЯ НАСТРОЙКА)
См. раздел Использование быстрой настройки на стр. 7.
18 VIDEO INPUT (ВИДЕОВХОД)
См. раздел Подключение к видеоразъему на передней панели на стр. 12.
19 DIGITAL IN (ЦИФРОВОЙ ВХОД)
Только для модели VSX-D814
См. раздел Подключение к видеоразъему на передней панели на стр. 12.
20 MCACC SETUP MIC (МИКРОФОН НАСТРОЙКИ MCACC)
Только для модели VSX-D814
К гнезду
MCACC SETUP MIC (МИКРОФОН НАСТРОЙКИ MCACC)
подключается микрофон, входящий в
комплект поставки системы, при использовании автоматической настройки объемного звучания (MCACC)
(стр. 9).
21 EON MODE (РЕЖИМ EON)
Используется для поиска различных станций, передающих новости или информацию о движении транспорта
(этот способ поиска называется EON) (стр. 33).
22 PTY SEARCH (ПОИСК ТИПА ПРОГРАММЫ)
Используйте для поиска различных типов программ в режиме RDS (стр. 33).
23 MPX (МОНО)
Нажмите эту кнопку для приема радиопередач в монофоническом режиме (стр. 31).
24 BAND (ДИАПАЗОН)
Переключение радиодиапазонов AM - FM (стр. 31).
25 CLASS (КЛАСС)
Используется для выбора одного из трех банков (классов) запрограммированных радиостанций (стр. 31).
26 TUNER EDIT (ТЮНЕР - РЕДАКТИРОВАТЬ)
Нажмите эту кнопку, чтобы сохранить станцию и присвоить ей название для перехода к ней (стр. 31).
UPDOWN
MULTI JOG
MASTER VOLUME
ENTER
AUDIO/VIDEO MULTI-CHANNEL RECEIVER
VSX-D914
STANDBY/ON
PHONES
DVD/LD
TV/
S
A
T
DVR/V
CR
VIDE
O
C
D
C
D-R
/
TAPE/MD
T
U
NE
R
A
UX
STATION
STANDARD SPEAKERS
S-VIDEO
MCACC
DIGITAL INSETUP MIC VIDEO
VIDEO INPUT
L AUDIO R
ADVANCED
SURROUND
STEREO/
DIRECT
SIGNAL
SELECT
MIDNIGHT/
LOUDNESS
SB CH
MODE
TUNING
LISTENING MODE
TONE
QUICK SETUP
TUNER EDIT
CLASS
BAND
MPX
MULTI JOG
MULTI JOG
PTY
SEARCH
EON
MODE
SPEAKERS
S-VIDEO
P
U
S
H
O
P
E
N
DIGITAL IN VIDEO
LAUDIOR
SB CH
MODE
TONE
QUICK SETUP
MIDNIGHT/
LOUDNESS
SIGNAL
SELECT
MULTI JOG
MCACC
SETUP MIC
VIDEO INPUT
1
2
8
5 6
3 4
7
9
26 25 24 23 22 21 18
10 11 12 13 14 15 16 17
1920
