Органы управления и индикаторы
18
Ru
Дисплей

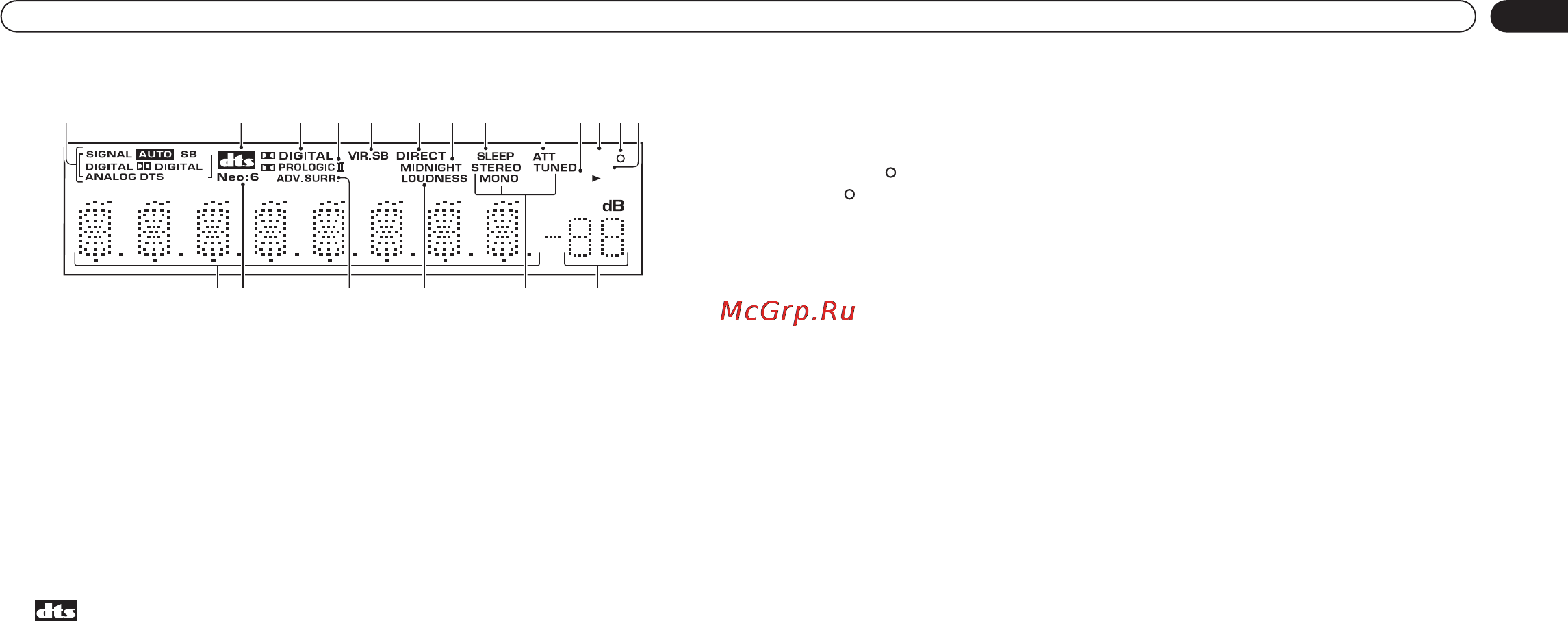

1 Индикаторы SIGNAL SELECT (ВЫБОР СИГНАЛА)
Загораются для обозначения типа входного сигнала, заданного для текущего компонента:
AUTO (АВТО)
Загорается при выборе сигнала
AUTO (АВТО)
.
SB
В зависимости от источника входного сигнала этот индикатор загорается при обнаружении сигнала с
кодировкой заднего канала объемного звучания.
DIGITAL (ЦИФРОВОЙ)
Загорается при обнаружении цифрового звукового сигнала.
2
DIGITAL
Загорается при обнаружении сигнала в формате Dolby Digital.
ANALOG (АНАЛОГОВЫЙ)
Загорается при обнаружении аналогового сигнала.
DTS
Загорается при обнаружении источника аудиосигнала в формате DTS.
2
Если включен режим ресивера
STANDARD (СТАНДАРТ)
, этот индикатор загорается при декодировании
сигнала DTS.
3
2
DIGITAL
Если включен режим ресивера
STANDARD (СТАНДАРТ)
, этот индикатор загорается при декодировании
сигнала Dolby Digital.
4
2
PRO LOGIC II
(
x
)
Если включен режим ресивера (
STANDARD (СТАНДАРТ)
) Pro Logic II, этот индикатор загорается при
декодировании сигнала Pro Logic II. Буква
x
загорается при декодировании сигнала Pro Logic IIx (подробнее см.
раздел Прослушивание материала с использованием объемного звучания на стр. 21).
5 VIR.SB
Загорается при обработке сигнала виртуального заднего громкоговорителя объемного звучания.
6DIRECT (ПРЯМОЕ)
Загорается при прямом воспроизведении входного сигнала. В режиме прямого воспроизведения не
учитывается большая часть настроек тембра и уровня сигнала в каналах, что обеспечивает более точную
передачу входного сигнала.
7MIDNIGHT (НОЧНОЙ)
Загорается при прослушивании в режиме Midnight (Ночной).
8 SLEEP (ОТКЛЮЧЕНИЕ)
Загорается, когда ресивер находится в режиме ожидания.
9ATT (АТТЕНЮАТОР)
Загорается при использовании режима
INPUT ATT (АТТЕНЮАТОР ВХОД)
для аттенюирования
(ослабления) аналогового входного сигнала.
10 Индикатор громкоговорителя
Указывает используемую в настоящее время акустическую систему.
11 EON
Если установлен режим EON, индикатор
EON
будет гореть, а во время фактического приема радиопередачи
с функцией EON индикатор
EON
будет мигать.
12 Индикатор
Индикатор загорается для обозначения, что текущая станция, на которую выполнена настройка,
предоставляет данные EON.
13 RDS
Загорается при приеме радиосигнала RDS.
14 Символьный дисплей
15 Neo:6
Если включен режим ресивера (
STANDARD (СТАНДАРТ)
) NEO:6, этот индикатор загорается при обработке
формата NEO:6.
16 ADV.SURR. (Дополнительное объемное звучание)
Этот индикатор загорается при выборе одного из режимов дополнительного объемного звучания.
17 LOUDNESS (СИЛА ЗВУКА)
Этот индикатор загорается при выборе режима
LOUDNESS
.
18 Индикаторы TUNER (ТЮНЕР)
STEREO (СТЕРЕО)
Загорается при приеме стереосигнала в диапазоне FM в автоматическом стереофоническом режиме.
MONO (МОНО)
Загорается, если с помощью кнопки
MPX
установлен монофонический режим.
TUNED (НАСТРОЕНО)
Загорается при приеме радиосигнала.
19 Уровень регулятора громкости
Показывает общий уровень громкости.
--- dB (--- дБ)
обозначает минимальный уровень, а
–0dB (–0 дБ)
обозначает максимальный уровень.
В зависимости от настроек уровня сигнала для каждого канала максимальная сила звука может варьироваться
в диапазоне от –10 дБ до –0 дБ.
EON
SP A B
RDS
x
123456 1
3
78 9 11 1210
14
1917
16
15 18
