К эксплуатации аппарата
13
RU

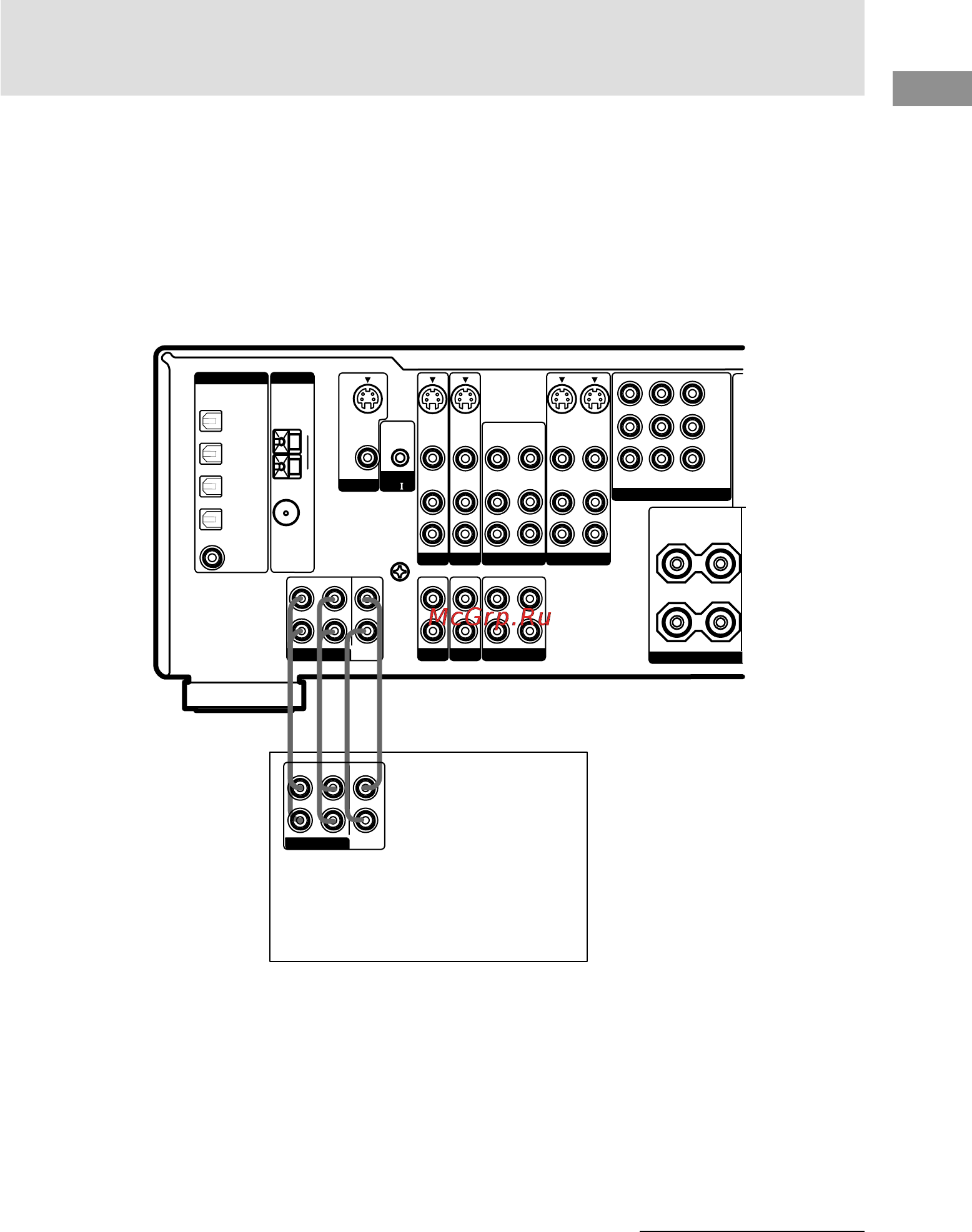

1b: Подключение компонентов с
многоканальными выходными гнездами
1 Подключение к аудиогнездам.
Если DVD/LD- или CD/Супер Аудио CD-плейер оснащен многоканальным
декордером, можно подключить его к гнездам MULTI CH IN этого ресивера для
получения звука от многоканального декордера подключенного компонента. При
этом, многоканальные входные гнезда используются для подключения внешнего
многоканального декодера.
Подробнее о необходимых кабелях (A–H) см. стр. 9.
DVD/LD-плейер,
CD/Супер Аудио CD-плейер,
многоканальный декодер и др.
Совет
Такое соединение позволяет воспользоваться программным обеспечением с многоканальными
аудиосигналами, записанными в форматах кроме Dolby Digital, DTS и MPEG-2.
Примечание
В случае подключения к гнездам MULTI CH IN необходимо отрегулировать уровень громкости
громкоговорителей окружающего звучания и сабвуфера с помощью органов управления на
подключенном компоненте.
PHONO
CD/SACD
MD/TAPE
IN IN
OUT
IN
MULTI CH IN
SIGNAL
GND
U
CONTROL
A1
FRONT
SURROUND
CENTER
SUB
WOOFER
L
R
L
R
L
R
L
R
MONITOR
OUT
TV/SAT
IN
DVD/LD
IN
MONITOR
AUDIO
IN
IN
VIDEO
OUT
VIDEO
AUDIO
OUT
VIDEO 1
AUDIO
IN
TV/SAT
AUDIO
IN
DVD/LD
COMPONENT VIDEO
AUDIO
IN
AUDIO
OUT
VIDEO 2
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
IN
VIDEO
S-VIDEO
OUT
VIDEO
DIGITAL
ANTENNA
MD/TAPE
OPTICAL
IN
TV/SAT
OPTICAL
IN
DVD/LD
OPTICAL
IN
FM
75
Ω
COAXIAL
ASSIGNABLE
COAXIAL IN
DVD/LD
CD/SACD
MD/TAPE
OPTICAL
OUT
AM
U
Y
P
B
/C
B
/B-Y
P
R
/C
R
/R-Y
+
–
SURROUND
()
SPEA
L
R
IMPEDANCE
+
–
SURROUND
L
R
MULTI CH OUT
FRONT
SURROUND
AAG G
CENTER
SUB
WOOFER
продолжение следует
