Другие операции
51
RU
CONTROL A1
CONTROL A1

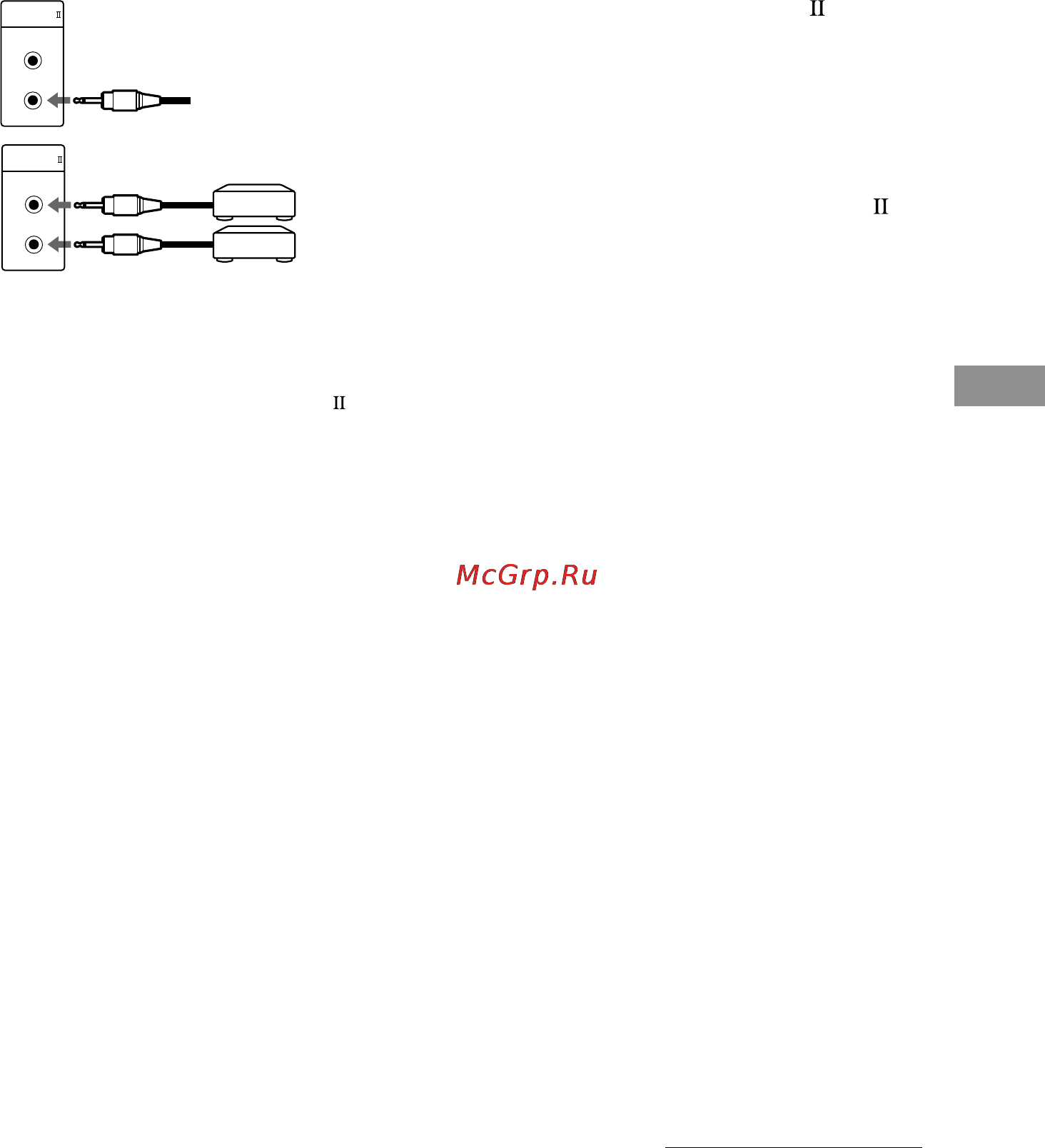

Гнезда и примеры соединения
CD-плейер
MD-дека
продолжение следует
О гнездах CONTROL A1 и соединениях
Можно выполнить соединения между
гнездами CONTROL A1 и CONTROL A1 .
Подробности о специальных соединениях
или опционах настройки смотрите в
руководствах по эксплуатации,
поставленных в комплекте компонента(ов).
О соединительном кабеле
Некоторые CONTROL A1-совместимые
компоненты поставляются комплектно с
соединительным кабелем как аксессуар.
При этом следует применить
соединительный кабель при соединения
компонента.
При использовании покупного кабеля
следует применить кабель с
монофоническим (2-полюсным) разъемом
“мини-плаг” длиной менее
2 метров без сопротивления.
Основные функции
Функии системы CONTROL A1 будут
работать, пока требуемый компонент
включен, даже если все другие
подключенные компоненты не
включены.
x Автоматический выбор функции
Когда вы подключите CONTROL A1 -
совместимый усилитель (или ресивер)
фирмы Sony к другим компонентам
фирмы Sony при помощи кабелей с
монофоническим разъемом “мини-
плаг”, селектор функции на усилителе
(или ресивере) автоматически
переключается на правильный вход при
нажатии кнопки воспроизведения на
одном из подключенных компонентов.
Примечания
• Надо подключить CONTROL A1-
совместимый усилитель (ресивер) при
помощи кабеля с монофоническим
разъемом “мини-плаг” с целью
использовать режим автоматического
выбора функции.
• Данная функция срабатывает только при
подключении компонентов к входам
усилителя (или ресивера),
соответствующим названиям на
функциональных кнопках. Некоторые
ресиверы позволяют изменить названия
функциональных кнопок. При этом
смотрите руководство по эксплуатации,
поставленное в комплекте ресивера.
• При записи не воспроизведите никакие
компоненты, за исключением источника
записи. В противном случае режим
автоматического выбора функции может
включиться.
