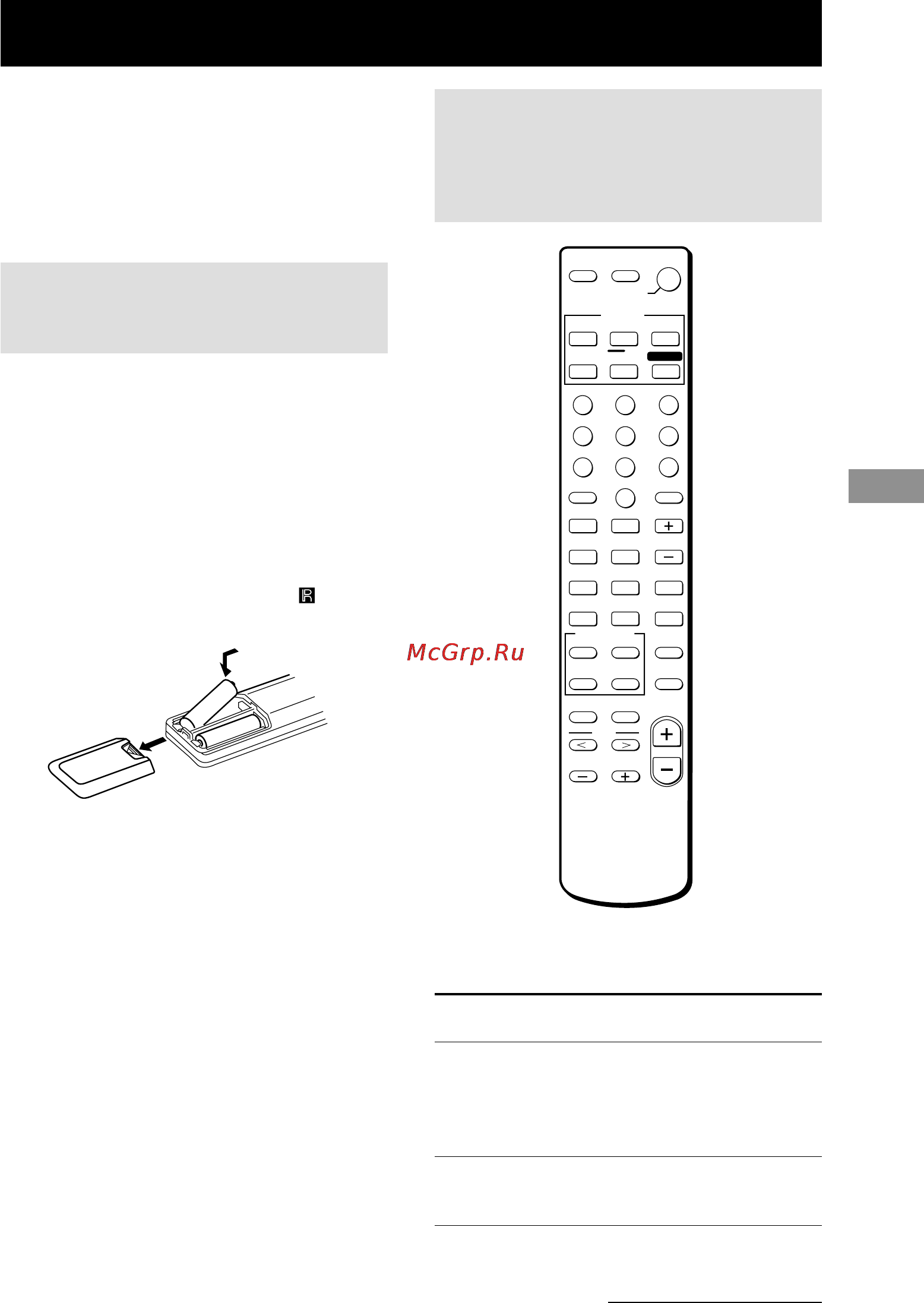

Операции выполняемые с пульта RM-U305C
53
RU
За исключением моделей с районным
кодом U, CA
Пульт дистанционного управления
RM-U305C используется для
управления работой подключенных
компонентов.
Перед использованием
пульта
Загрузка батареек в пульт
управления
Вводят батарейки R6 (разм.АА) в
батарейный карман пульта с
правительной полярностью их
подключения по знакам + и –.
Пульт дистанционного управления
следует направлять на сенсор
корпуса ресивера.
Совет
При нормальных условиях работы срок
службы батареек составляет примерно 6
месяцев. Если ресивер не действует от
пульта дистанционного управления
необходимо заменить батарейки на новые.
Примечания
• Не следует оставлять пульт в чрезмерно
горячем или влажном месте.
• Не следует применять сталую батарейку
вместе с новой.
• Не следует подвергать сенсор
дистанционного управления
непосредственному воздействию
солнечных или осветительных лучей.
Несоблюдение указания может вызывать
неисправности в управлении аппаратом.
• При длительном нахождении пульта в
нерабочем состоянии надо вынуть
батарейки из пульта, чтобы предотвращать
неполадки, могущие вызываться от утечки
электролита и коррозии батареек.
Кнопки
дистанционного
управления
P
p
DISC
9
(
0
)
=
+
>10
0
789
456
123
ENTER
CD/SACD
TUNER
VIDEO
AUX
MD/TAPE
VIDEO 2
PHONO
VIDEO 1
VIDEO 3
SYSTEM
STANDBY
FUNCTION
SHIFT
POSITION
DISPLAY
MODE
JUMP
AUTO DEC
–
MUTING
2CH
WIDE
P IN P
SWAP
D.SKIP/
CH/PRESET
– /– –
– SUB CH +
ANT
TV/VTR
TV/
VIDEO
MULTI/2CH
A. DIRECT
SOUND FIELD
+
MAIN MENU
MENU
MASTER
VOL
TEST TONE
D.TUNING
RETURN
MENU
ENTER
TITLE
f
F
G
g
SLEEP
AV
?/1
?/1
DVD/LD
TV/SAT
FN SHIFT
]
]
}
}
Операции выполняемые с пульта RM-U305C
Ниже в таблице приведены надписи и
функции каждой кнопки.
Надпись Операции Функция
кнопки
SLEEP Ресивер Срабатывание
таймера засыпания с
установкой времени
авт.отключения
ресивера.
?/1 Ресивер Включение или
выключение
ресивера.
