Sony STR-DB780 [20/64] Подключение силового шнура переменного тока
![Sony STR-DB780 [20/64] Подключение силового шнура переменного тока](/views2/1052025/page20/bg14.png)
20
RU
4: Подключение
силового шнура
переменного тока
* Только для моделей с районным кодом U,
CA, SP, TW.
Когфигурация, форма и количество
выходов переменного тока варьируются в
зависимости от модели и страны, в
которую ресивер отгружается.
Примечания
• Гнездо(-а) AC OUTLET с тыльной стороны
ресивера выполнено(-ы) переключаемого
типа, позволяющего подать питание на
подключенный компонент только при
включенном состоянии ресивера.
• Убедитесь, что общая потребляемая
мощность компонента(-ов),
подключенного(-ых) к гнезду(-ам) AC
OUTLET, не превышает величину,
указанную на задней панели корпуса
ресивера. Строго запрещается подключить
к гнезду(-ам) высокомощные
электробытовые приборы, такие как
электроутюг, вентилятор или телевизор.
Несоблюдение этого указания может
вызывать неисправности в работе
ресивера.
Операции первоначальной
настройки
Перед первым включением ресивера
необходимо инициализировать ресивер,
выполняя приведенные ниже операции.
Эти операции выполняют также для
возврата уставок, сделанных вами к
заводской настройке.
1 Нажать кнопку ?/1 для выключения
ресивера.
2 Удерживать кнопку ?/1 в течените
5 секунд.
Индикация “INITIAL” появляется на
экране дисплея.
Приведенные ниже параметры
возвращаются в заводскую
настройку.
• Все уставки в меню SET UP,
CUSTOMIZE, SURROUND, LEVEL,
и EQ.
• Звуковое поле, запомненное для
каждой функции и
предустиановленной станции.
• Все предустановленные станции.
• Все индексные названия для
функций и предустановленных
станций.

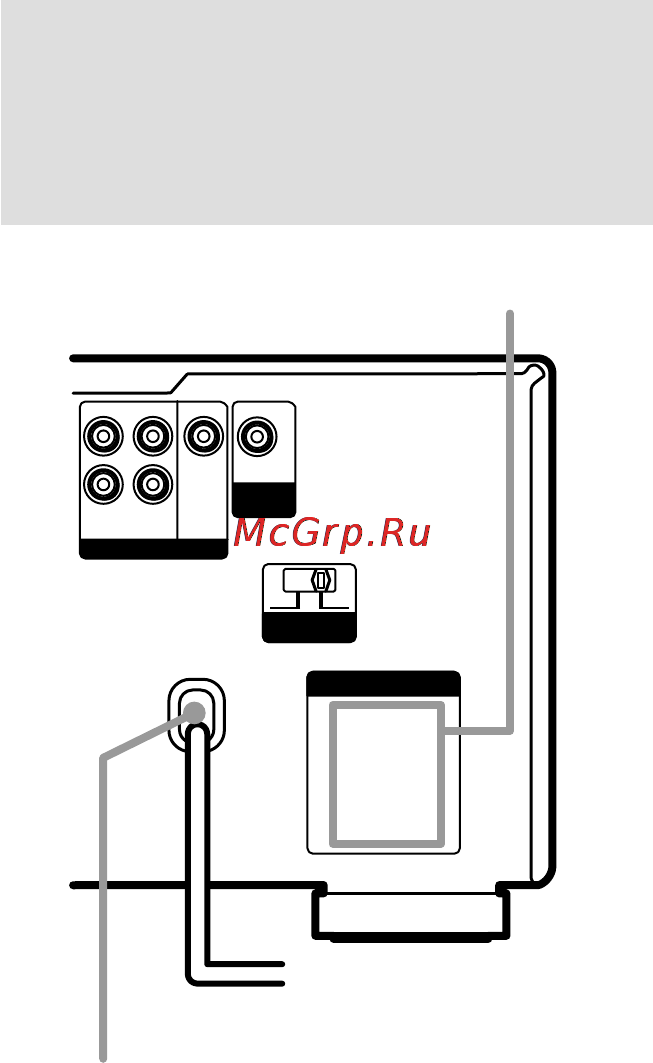

SUB
WOOFER
AC OUTLET
PRE OUT
FRONT CENTER
SURROUND
OUT
R
L
I
MPEDANCE
SELECTOR
4 Ω 8 Ω
AC OUTLET*
b
Силовой шнур пер.тока
К стенной
розетке сети
