4. УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
Руководство по эксплуатации
Руководство по эксплуатации
10

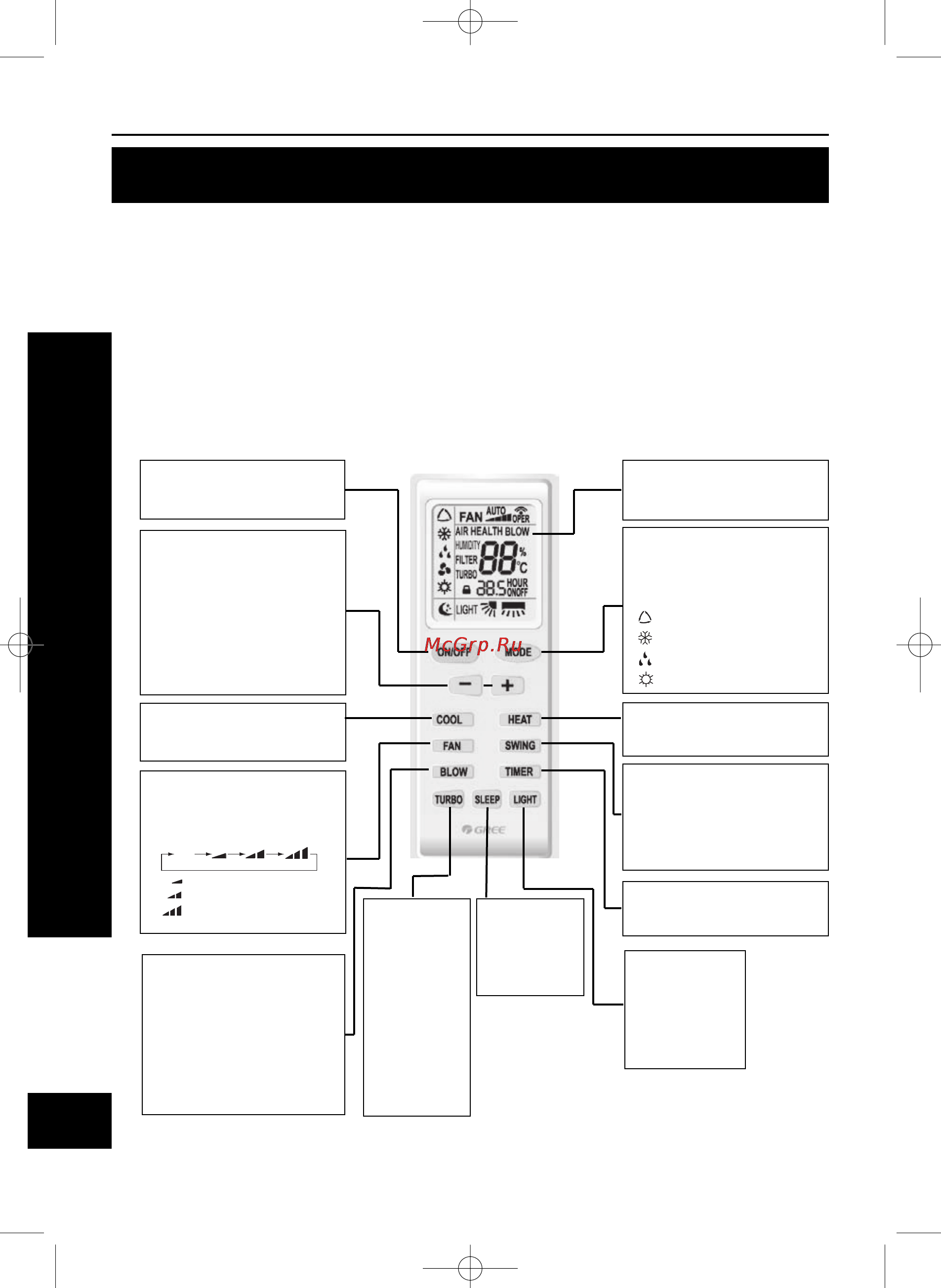

4.1 Пульт управления (Рис. 4.1)
•Для управления кондиционера применяется беспроводной инфракрасный
дистанционный пульт.
•Расстояние между пультом и приемником сигнала на внутреннем блоке должно
быть не более 10м. Между пультом и блоком не должно быть предметов, меша=
ющих прохождению сигнала.
•Пульт управления должен находиться на расстоянии не менее 1 м метра от теле=
визионной и радио аппаратуры.
•Не роняйте и не ударяйте пульт, а также не храните его на прямом солнечном излу=
чении.
Рис. 4.1
Кнопка ON/OFF.
Включения и выключения
кондиционера
Кнопка COOL (охлаждение).
Кнопка включения режима
ОХЛАЖДЕНИЕ
Кнопка BLOW (самоочистка).
При нажатии включается
функция «Самоочистка», т.е.
после выключения из режима
COOL или DRY вентилятор
внутреннего блока работает
еще в течение 10 мин и
автоматически выключается.
ЖК7дисплей.
Индикация заданных
параметров
Кнопка MODE (режим
работы).
При каждом нажатии на
кнопку попеременно меняется
режим работы кондиционера:
= Автоматический
= Охлаждение
= Осушение
= Нагрев
Кнопки «–», «+»
соответственно уменьшения и
увеличения значения темпера=
туры или значений времени в
режиме TIMER.
При каждом нажатии кнопок
«–», «+» значение заданной
температуры изменяется на 1°С.
Диапазон задания температур
от 16 до 30°С
Кнопка HEAT (нагрев).
Кнопка включения режима
НАГРЕВ
КнопкаSLEEP
(сон).
Кнопка вклю=
чения функции
СОН
КнопкаTURBO
Кондиционер
значительно
быстрее
доводит
температуру
до заданного
значения в
режиме COOL
или HEAT
КнопкаTIMER (таймер).
Кнопка включения режима
ТАЙМЕР
Кнопка LIGHT
(подсветка).
Кнопка вклю=
чения подсветки
на панели
внутреннего
блока
Кнопка SWING (жалюзи).
При нажатии на кнопку
включается режим автома=
тического качания жалюзи.
При повторном нажатии
жалюзи фиксируются.
Кнопка FAN (вентилятор).
При нажатии режим вращения
вентилятора внутреннего
блока:
низкая скорость
средняя скорость
высокая скорость
AUTO
golden_peak.qxp 25.04.2007 11:39 Page 10
