УСТАНОВКА И МОНТАЖ КОНДИЦИОНЕРА
Руководство по установке и монтажу
Руководство по установке и монтажу
25
8.4 Подключение межблочных кабелей электропитания
8.4.1 Для межблочного подключения применяются кабели, которые входят в ком=
плект поставки. Длина кабелей 5м. При удлинении кабеля более 15м необходимо
применять кабель с жилами большего сечения.

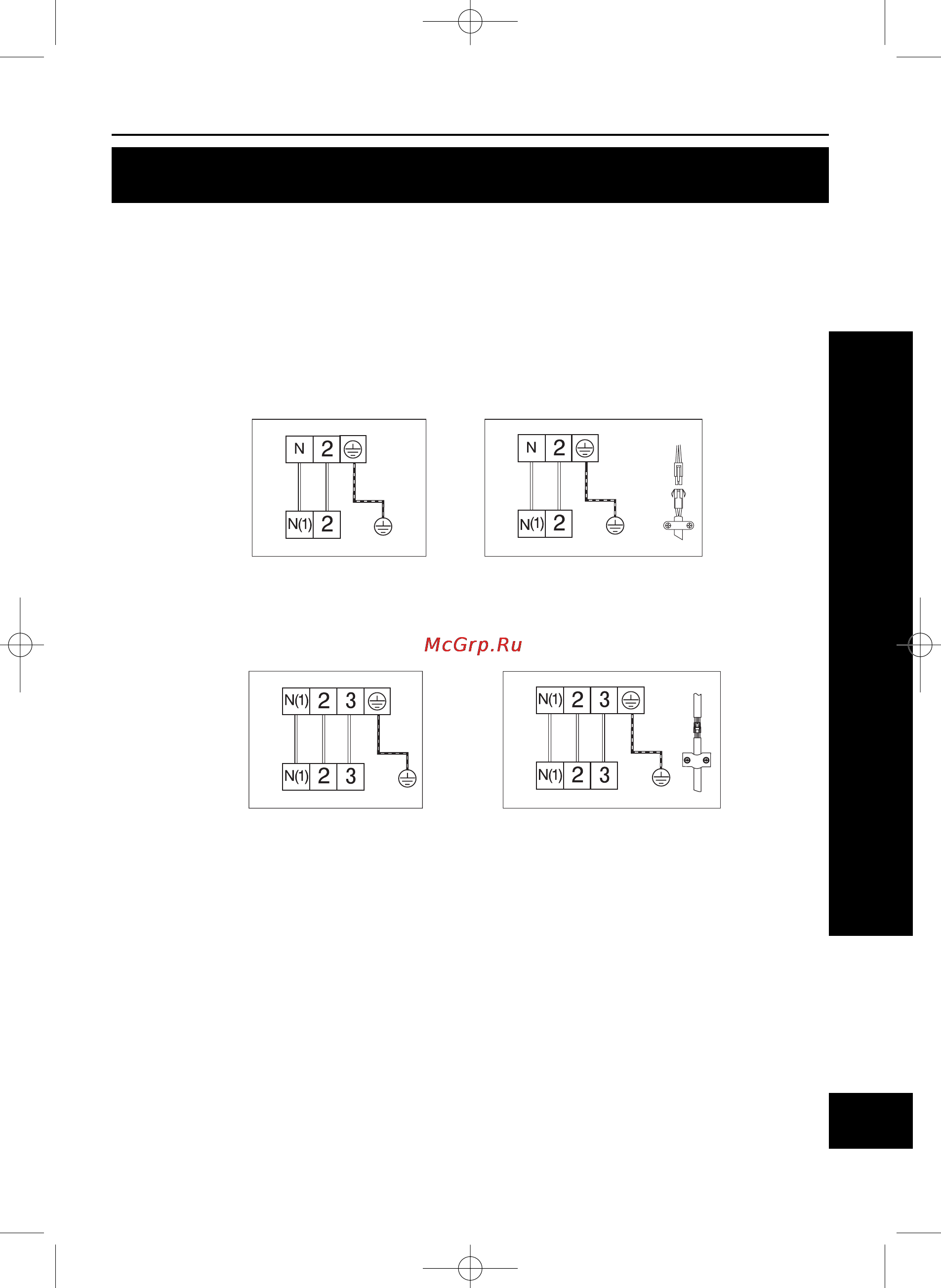

8.4.2 Межблочные кабели подключаются к колодкам внутреннего и внешнего
блоков в соответствие со схемами рис.8.9 и 8.10
• Схемы подключения кондиционеров мощностью 2, 2.5 и 3.2 кВт:
а) только охлаждение б) Холод/тепло
Рис.8.9
• Схемы подключения кондиционеров мощностью 5 и 6 кВт:
а) только охлаждение б) Холод/тепло
Рис.8.10
8.4.3 Кабель управления в моделях с тепловым насосом подключается при помо=
щи разъема. Кабель электропитания подключается при помощи винтов.
8.4.4 Винты контактов должны быть надежно закручены, а кабель зафиксирован
прижимной пластиной.
8.4.5 Для подключения кабеля к наружному блоку снимите боковую крышку. По=
сле подключения кабелей к наружному блоку установите крышку блока на место.
8.5 Подключение кондиционера к сети питания
Кондиционер должен подключаться к сети электропитания через автоматический
выключатель с током отсечки 7*In (In = номинальный ток) и характеристикой С. Кроме
того в сети должно быть установлено УЗО с током утечки не более 30 mA. Возможна
установка дифференциального автоматического реле.
Indoor unit terminal board
Outdoor unit terminal board
wire
leakage test
Blu e
Black
Yellow-greenYellow-green
Air purging and
Power connection
Indoor unit terminal board
wire
Blu e
Blac k
Power connection
Outdoor unit terminal board
Indoor unit terminal board
Outdoor unit terminal board
wire
leakage test
Blu e
Yellow-green
Black
Brown
Air purging and
Power connection
Indoor unit terminal board
wire
Blu e
Yellow-green
Black
Brown
Power connection
Outdoor unit terminal board
golden_peak.qxp 25.04.2007 11:39 Page 25
