УСТАНОВКА И МОНТАЖ КОНДИЦИОНЕРА
Руководство по установке и монтажу
Руководство по установке и монтажу
23

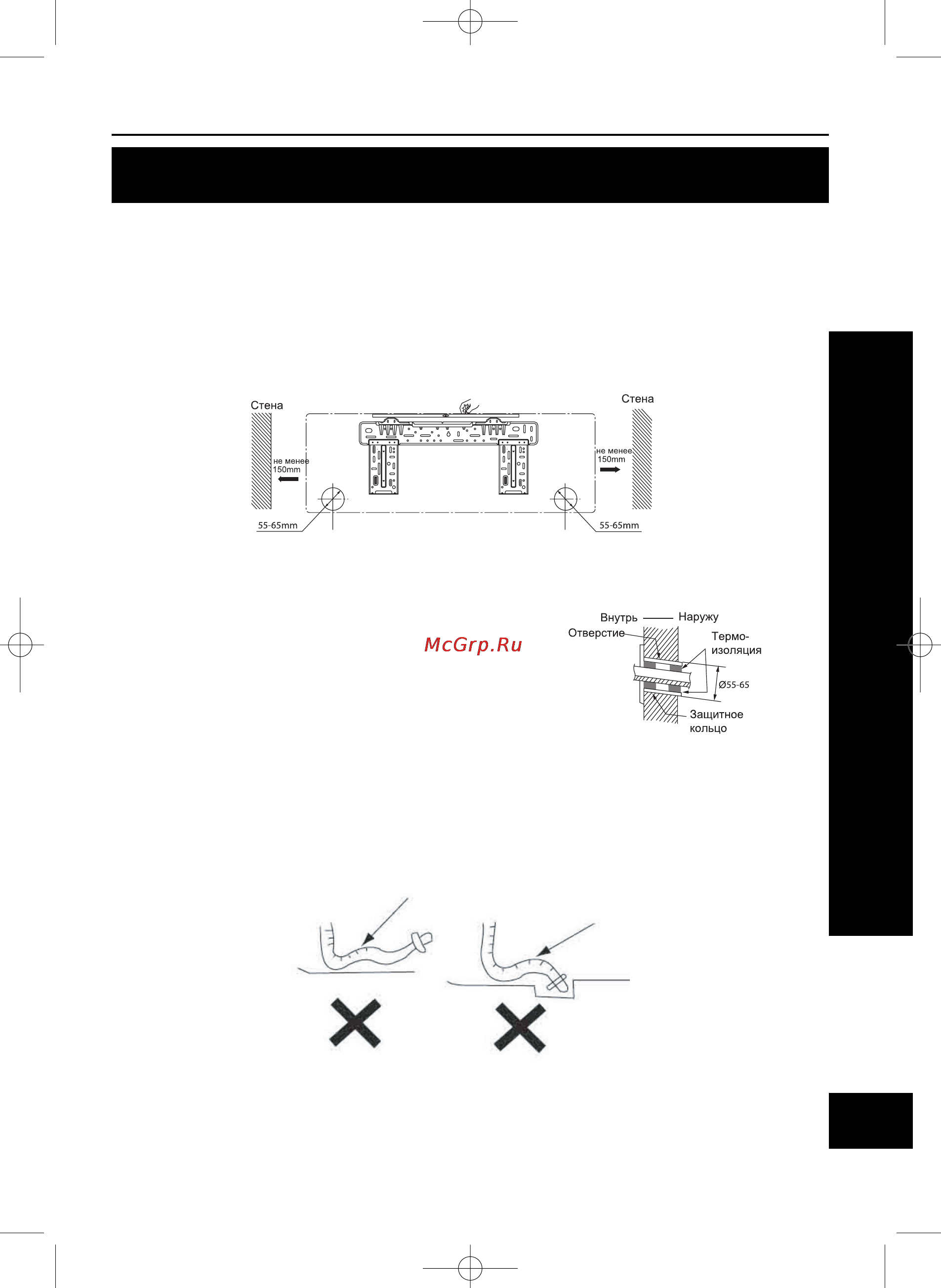

8.2 Монтаж внутреннего блока
8.2.1. Установка монтажной панели.
• Монтажная панель крепится к стене строго горизонтально при помощи крепеж=
ных винтов или шурупов. (Рис. 8.2)
• Нагрузка на винты крепления должна распределяться равномерно. Закреплен=
ная панель должна выдерживать нагрузку не менее 60 кг.
Рис.8.2
8.2.2 Выполнение отверстия
• Для соединительных труб и кабелей в стене не=
обходимо выполнить отверстие диаметром 55 мм для
моделей от 2 до 3,2кВт и 65 мм для моделей 5 и 6кВт.
Отверстие должно быть выполнено с уклоном в сторо=
ну наружного блока. (Рис. 8.3) В выполненное отвер=
стие установите защитную гильзу.
Рис.8.3
8.2.3 Установка дренажного шланга.
• Дренажный шланг должен прокладываться с уклоном в сторону выхода воды.
Дренажный шланг не должен иметь перегибов, скручиваний, загибов и т.п. (рис.8.4)
Конец дренажного шланга не должен находиться в воде.
Рис.8.4
Изгиб
Скручивание
Погружение
в воду
