Gree GOLDEN PEAK GWCN18B5NK1RA [26/34] Ваккумирование и заполнение трассы фреоном

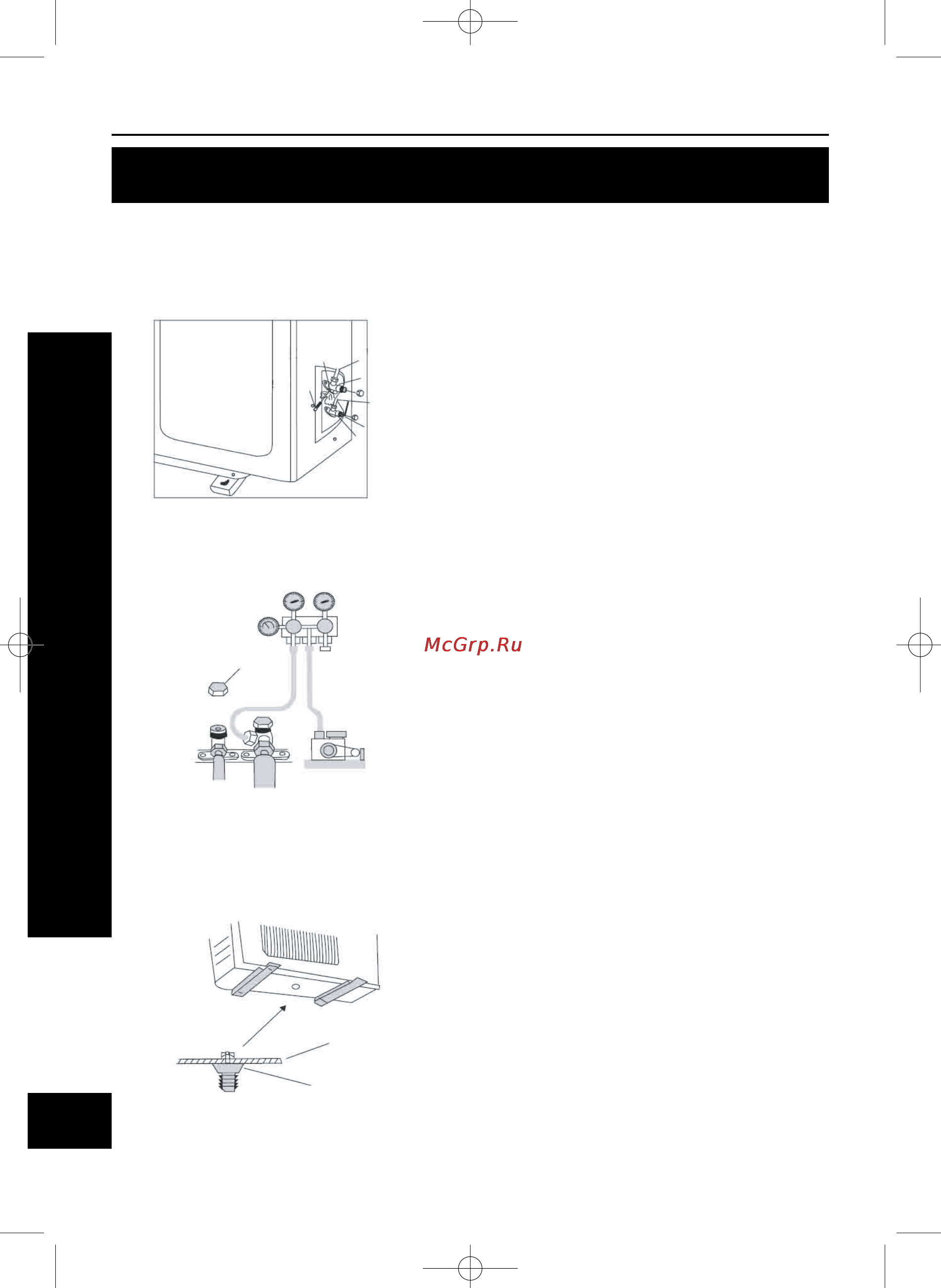

![Gree GOLDEN PEAK GWCN18B5NK1RA [26/34] Ваккумирование и заполнение трассы фреоном](/views2/1052215/page26/bg1a.png)
УСТАНОВКА И МОНТАЖ КОНДИЦИОНЕРА
Руководство по установке и монтажу
Руководство по установке и монтажу
26
• Удалите гайки=заглушки с газового и
ждкостного вентилей.
• Вручную наверните гайки газовой и
жидкостной трубы на на вентли блока.
• Затяните гайки при помощи ключа с ре=
гулируемым крутящим моментов в соот=
ветствии с таблицей 8.1.
• Отверните защитные колпачки вентилей
для шестигранного ключа и колпачок
сервисного порта. (Рис. 8.13)
• Подключите вакуумный насос к сервис=
ному порту (Рис. 8.14) и отвакуумируйте
систему в течение 15 мин.
Стрелка мановакууметра должна быть
на «О».
• Шестигранным гаечным ключом отвер=
ните жидкостной вентиль. Нажмите от=
верткой на ниппель сервисного клапана
(Рис. 8.13) после заполнения системы
фреоном, отпустите нипель и закройте
вентиль.
• При помощи электронного течеискателя
или мыльной пены проверте систему на
предмет утечек фреона.
• Откройте полностью газовый и жидко=
стной вентили.
Установите защитные колпачки венти=
лей.
• При работе кондиционера на нагрев в
поддон устанавливается дренажный па=
трубок. При разморозке оттаявший
конденсат удаляется через патрубок и
сливной шланг.
• Установка дренажного патрубка.
• В поддон наружного блока в моделях
работающих на холод/тепло устанавли=
вается дренажный патрубок (Рис. 8.15).
Сервисный порт Газовая трубка
отвертка Газовый вентиль
Жикостная трубка
Шестигранный
ключ
Жидкостной вентиль
Вакууметр
Защитный
колпачок
Ваккумный насос
Поддон
Дренажный патрубок
Жидкостн. труба Газовая труба
8.5 Ваккумирование и заполнение трассы фреоном.
Рис. 8.13
Рис. 8.14
Рис. 8.15
golden_peak.qxp 25.04.2007 11:39 Page 26
