9
ПОДКЛЮЧЕНИЕ
Подключение к усилителю с декодерами Dolby Digital/DTS
DVD−рекордер оборудован коаксиальным и оптическим цифровыми выходами, поэтому может быть подключен
к многоканальному усилителю с декодерами Dolby Digital/DTS.
Внимание: убедитесь, что все подключаемые компоненты отключены от электрической сети, прежде
чем выполнять подключения.
ПРИМЕЧАНИЕ
• Установите цифровые аудиовыходы в режим RAW (см. c. 34).

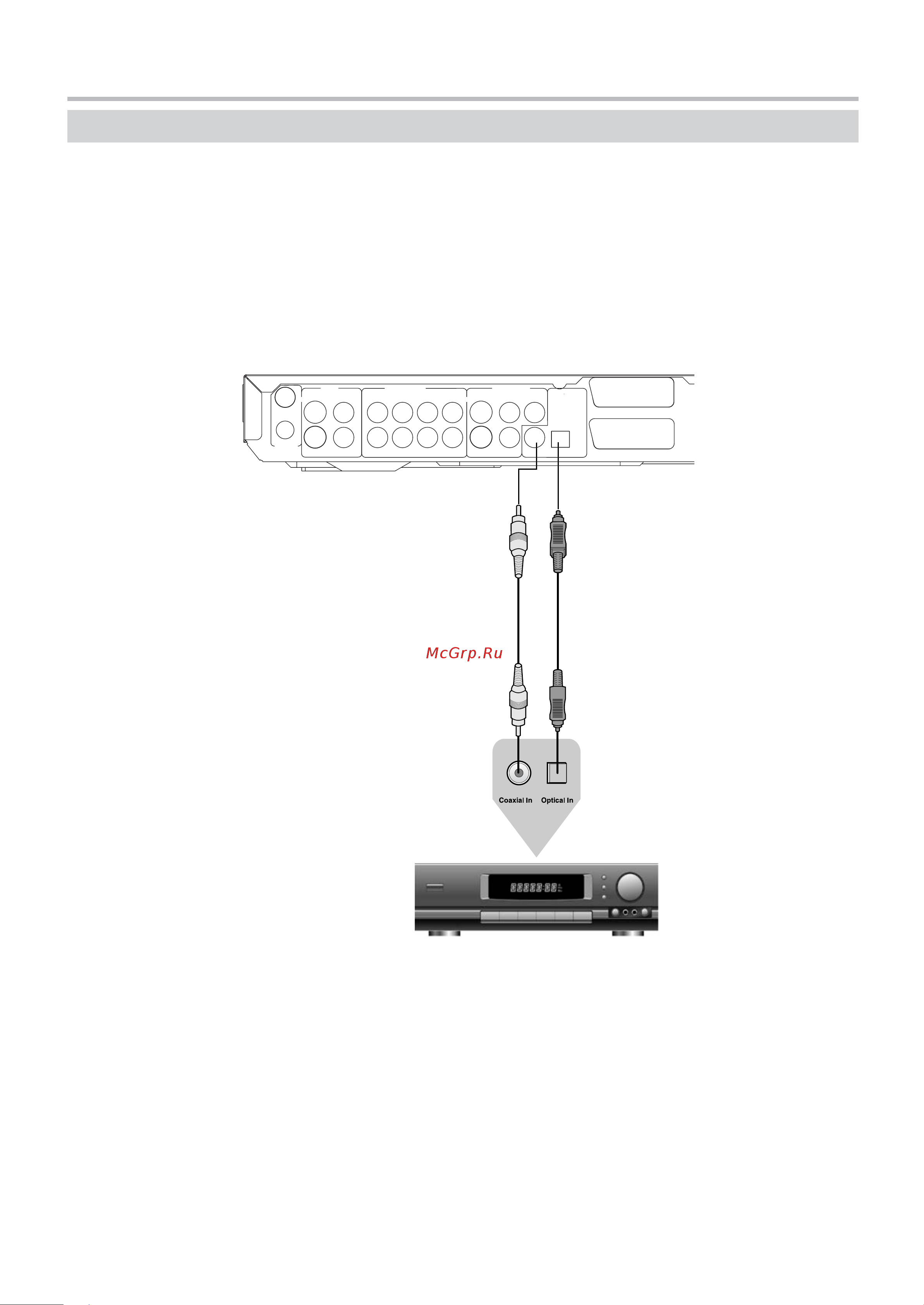

Задняя панель
Коаксиальный кабель 75 Ом Оптоволоконный кабельили
Усилитель с декодерами Dolby Digital/DTS
DIGITAL
AUDIO OUTPUT
COMPONENT
IN
OUT
S−VIDEO S−VIDEO
Cr/Pr
LLLL
RRRR
SUBWOOFER
COAXIAL OPTICAL
VIDEO OUTPUTAUDIO OUTPUTINPUT
TV 75 Ω
ANTENNA
SCART OUTPUT (CVBS/RGB)
SCART INPUT (CVBS)
MIXEDFRONT CENTRE VIDEO Cb/Pb
Y
SURROUNDAUDIOVIDEO
