ВВЕДЕНИЕ
Расположение и функции органов управления
ПРИМЕЧАНИЕ

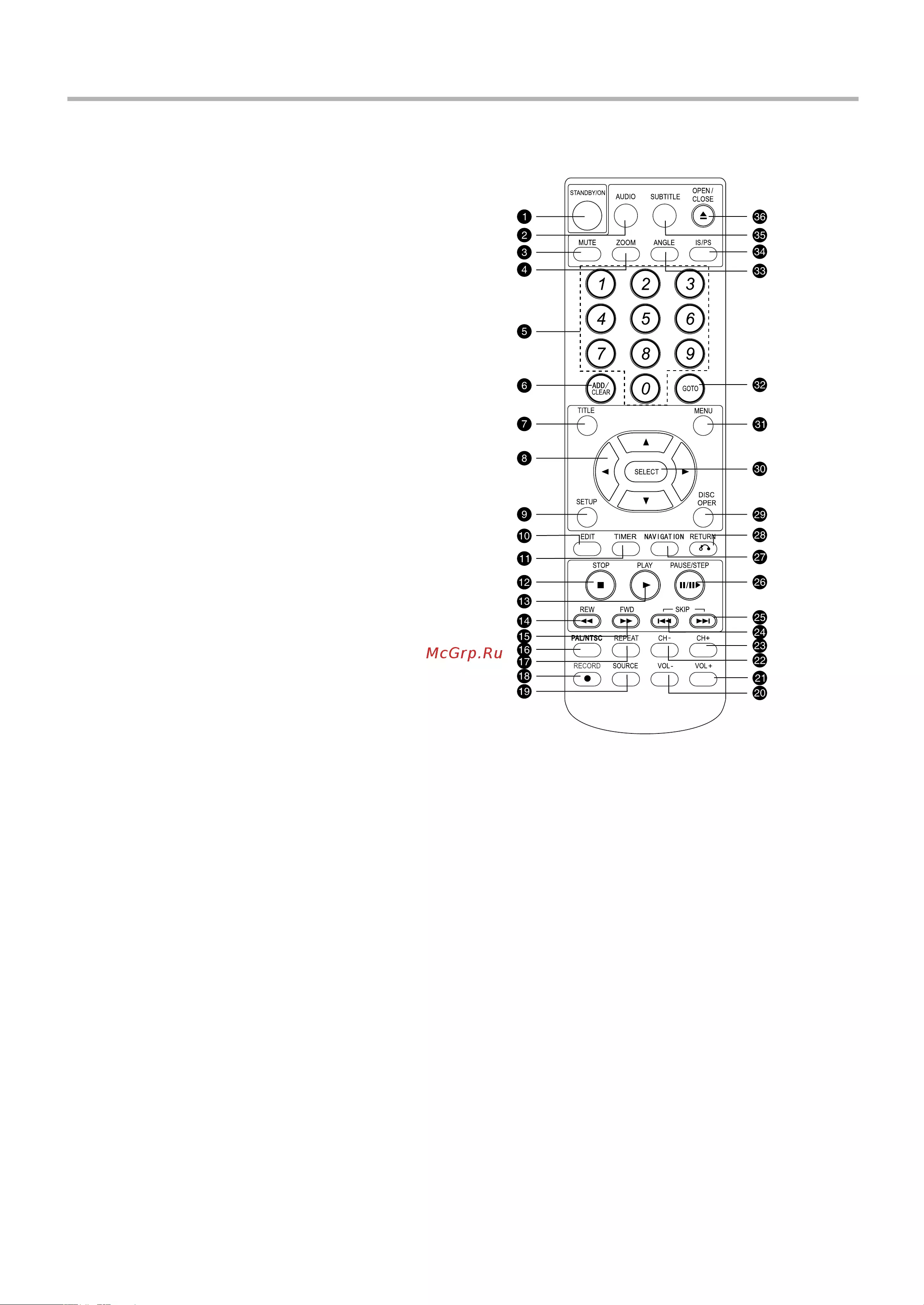

• Клавиши передней панели аппарата аналогичны соответствующим клавишам пульта ДУ.
:;<=> ? @ABC 01 2 3

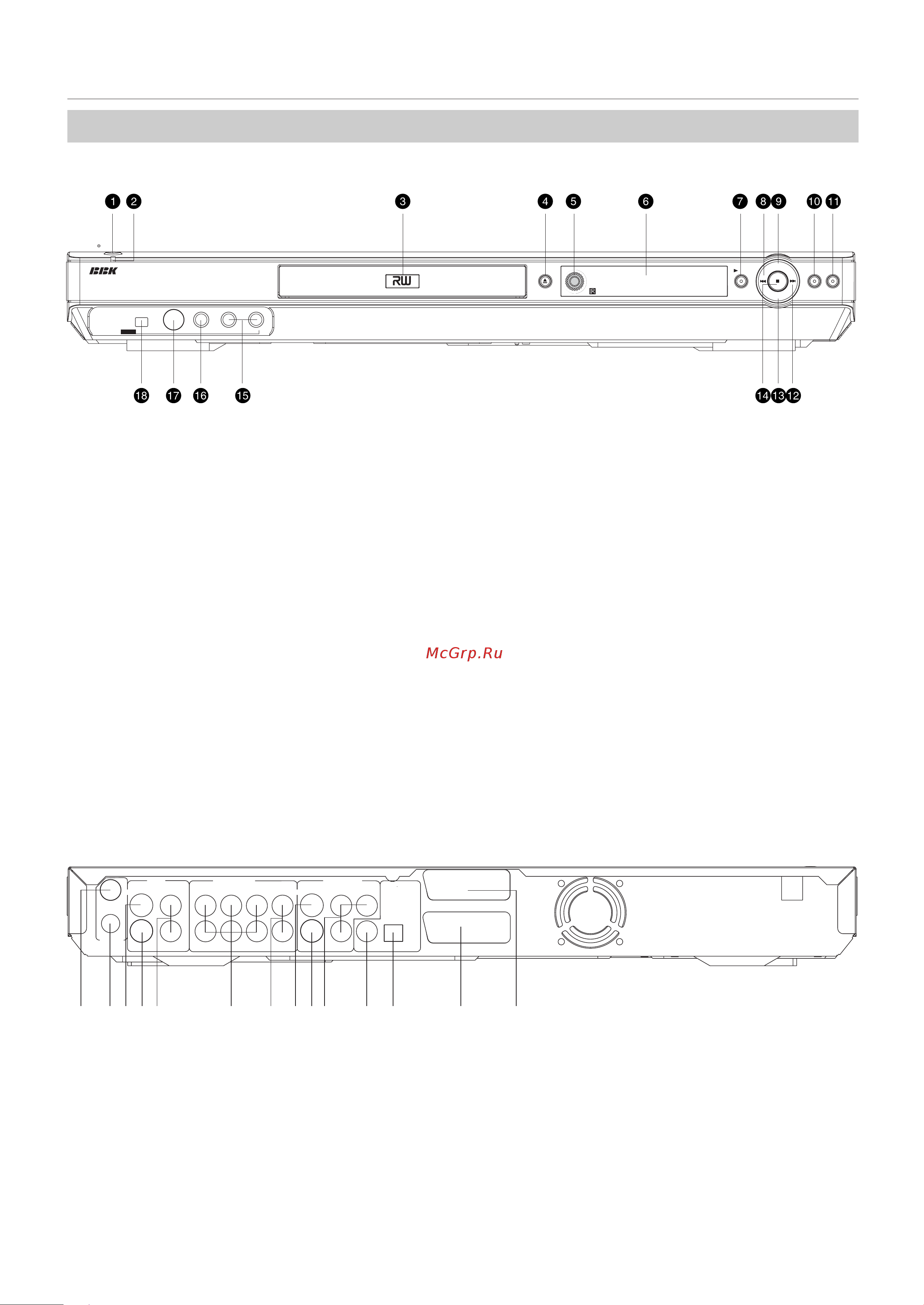

Общий вид задней панели

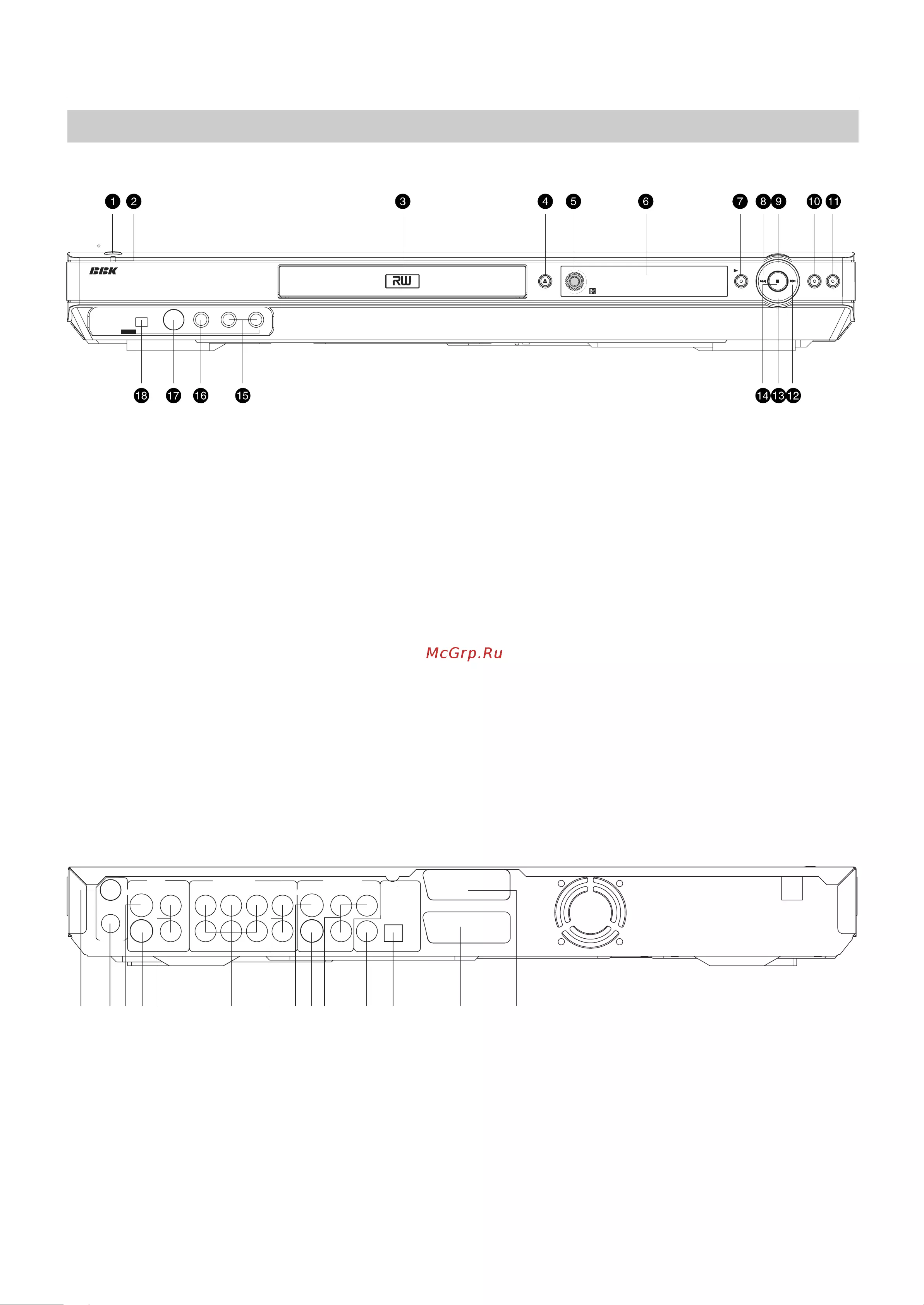

Общий вид передней панели
REC
STANDBY/ON
SOURCE
PLAY
OPEN/CLOSE
S−VIDEO
DV
VIDEO L−−−AUDIO−−−R
INPUT
DVD+Rewritable
CH+
CH−
: Клавиша STANDBY/ON
Рабочий режим/режим ожидания.
; Индикатор STANDBY
Индикатор горит красным, когда аппарат
находится в дежурном режиме.
< Отсек для диска
Помещайте диск рабочей стороной вниз.
= Клавиша OPEN/CLOSE
Открытие и закрытие лотка для диска.
> Датчик пульта ДУ
? Информационный дисплей
@ Клавиша PLAY
Включение воспроизведения.
A Клавиша PREV
Переход к предыдущей метке.
B Клавиша CH+
Переключение канала при просмотре телепередач.
C Клавиша SOURCE
Используется для переключения режимов
работы аппарата и видеовходов.
0 Клавиша REC
Включение записи на диск и выбор времени
автоматической остановки.
1 Клавиша NEXT
Переход к следующей метке.
2 Клавиша CH−
Переключение канала при просмотре телепередач.
3 Клавиша STOP
Остановка воспроизведения.
4 Стереофонический аудиовход
Данный аудиовход используется совместно
с S−Video или композитным видеовходами
передней панели аппарата.
5 Композитный видеовход
6 Видеовход S−Video
7 Цифровой вход DV (i.LINK/IEEE 1394)
DIGITAL
AUDIO OUTPUT
COMPONENT
IN
OUT
S−VIDEO S−VIDEO
Cr/Pr
LLLL
RRRR
SUBWOOFER
COAXIAL OPTICAL
VIDEO OUTPUTAUDIO OUTPUTINPUT
TV 75
ANTENNA
SCART OUTPUT (CVBS/RGB)
SCART INPUT (CVBS)
MIXEDFRONT CENTRE VIDEO Cb/Pb
Y
SURROUNDAUDIOVIDEO
: Вход для подключения телевизионной антенны
; Выход для соединения с антенным гнездом телевизора
< Композитный видеовход
= Видеовход S−Video
> Стереофонический аудиовход
? Аудиовыход 5.1
@ Стереофонический аудиовыход
A Композитный видеовыход
B Видеовыход S−video
C Компонентный видеовыход
0 Цифровой коаксиальный аудиовыход
1 Цифровой оптический аудиовыход
2 Выход RGB/SCART
3 Вход SCART
