ПОДКЛЮЧЕНИЕ

А. Подключение к композитному видеовходу

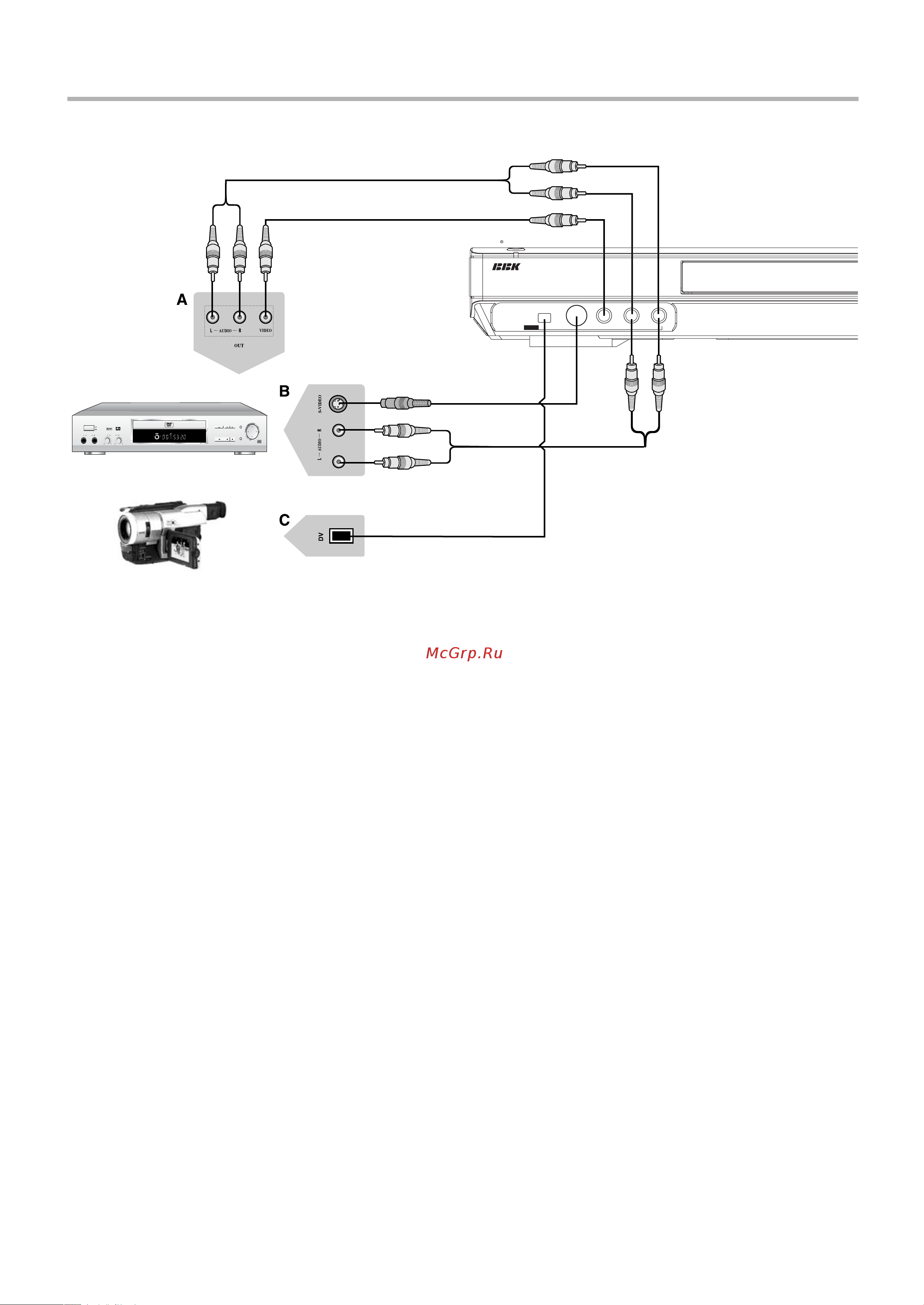

Источник сигнала может быть подключен к композитному видеовходу на передней панели аппарата. При этом сигнал

аудиосопровождения необходимо подключить к стереофоническому аудиовходу на передней панели аппарата (см. рис.).

После подключения источника сигнала выберите вход F−A/V при помощи клавиши SOURCE на передней панели

аппарата или пульте ДУ.

В. Подключение к видеовходу S−Video

Если источник сигнала оснащен видеовыходом S−Video, то подключение можно выполнить к видеовходу S−Video.

Аудиовыход источника следует подключить к стереофоническому аудиовходу на передней панели рекордера (см. рис.).

После подключения источника сигнала выберите вход F−S/V при помощи клавиши SOURCE на передней панели

аппарата или пульте ДУ.

С. Подключение к цифровому входу DV

К цифровому входу DV Вы можете подключить цифровую камеру или другой источник сигнала, оснащенный данным

интерфейсом. При использовании данного интерфейса аппарат способен управлять подключенным источником

сигнала (см. с. 15).

ПРИМЕЧАНИЯ

• Вы можете записывать видеосигнал с различных внешних источников (видеомагнитофон, видеокамера,

DVD−плеер и др.).

• Перед выполнением подключений обязательно перечитайте инструкции к подключаемому оборудованию.

Подключение к входам на передней панели DVD−рекордера

Источник сигнала

Цифровая видеокамера

Передняя панель

STANDBY/ON

S−VIDEO

VIDEO L−−−AUDIO−−−R

INPUT
