ПОДКЛЮЧЕНИЕ

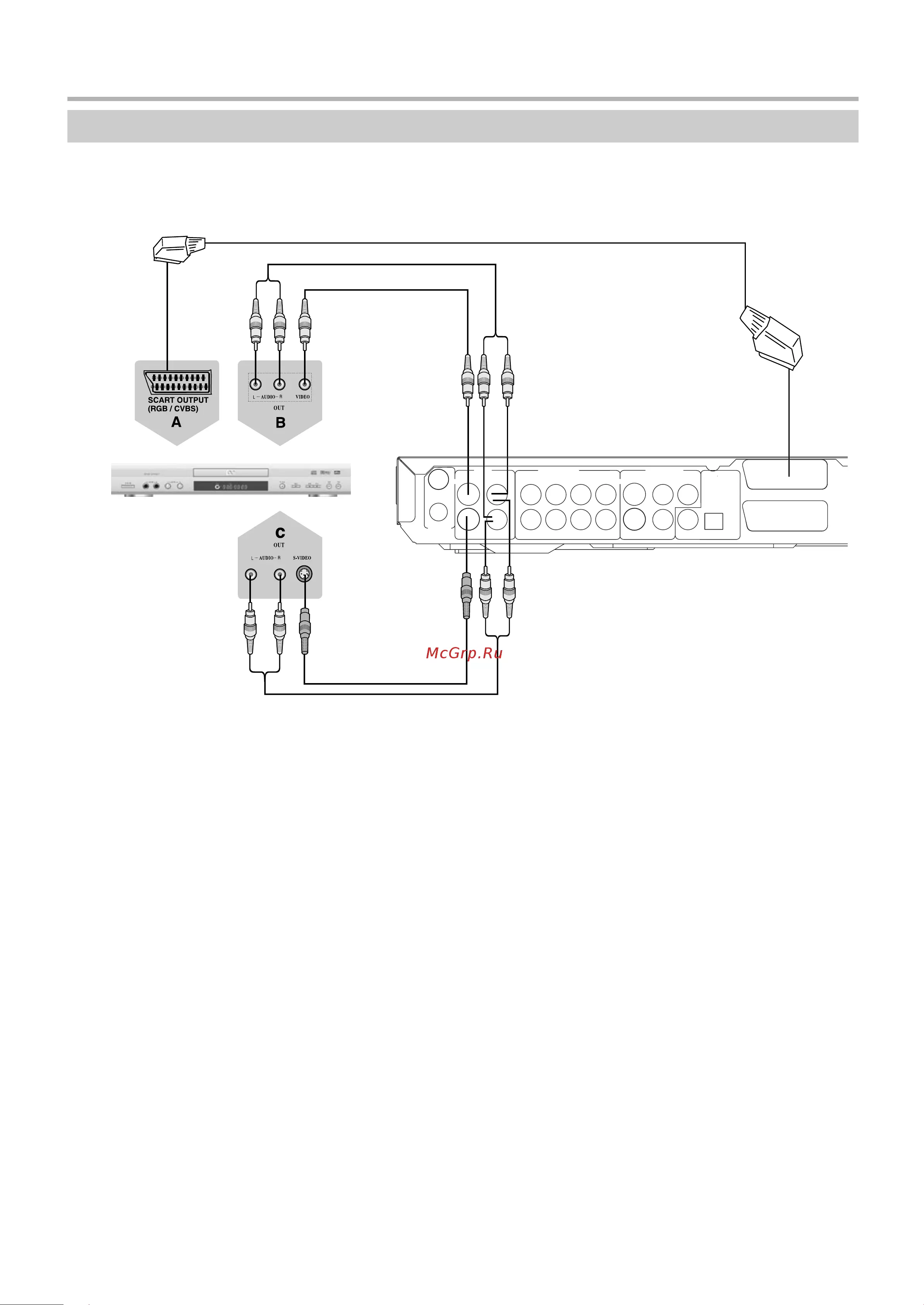

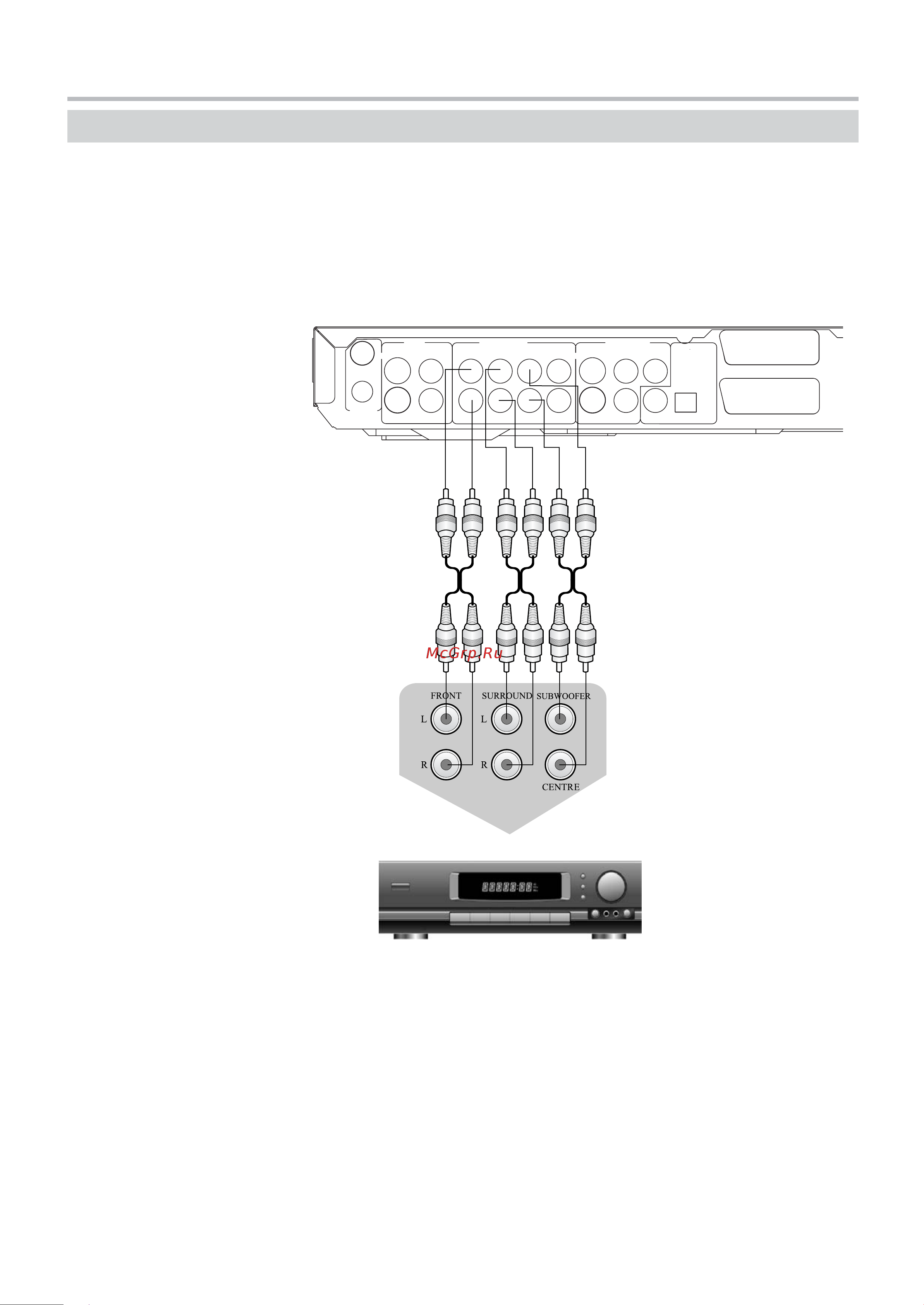

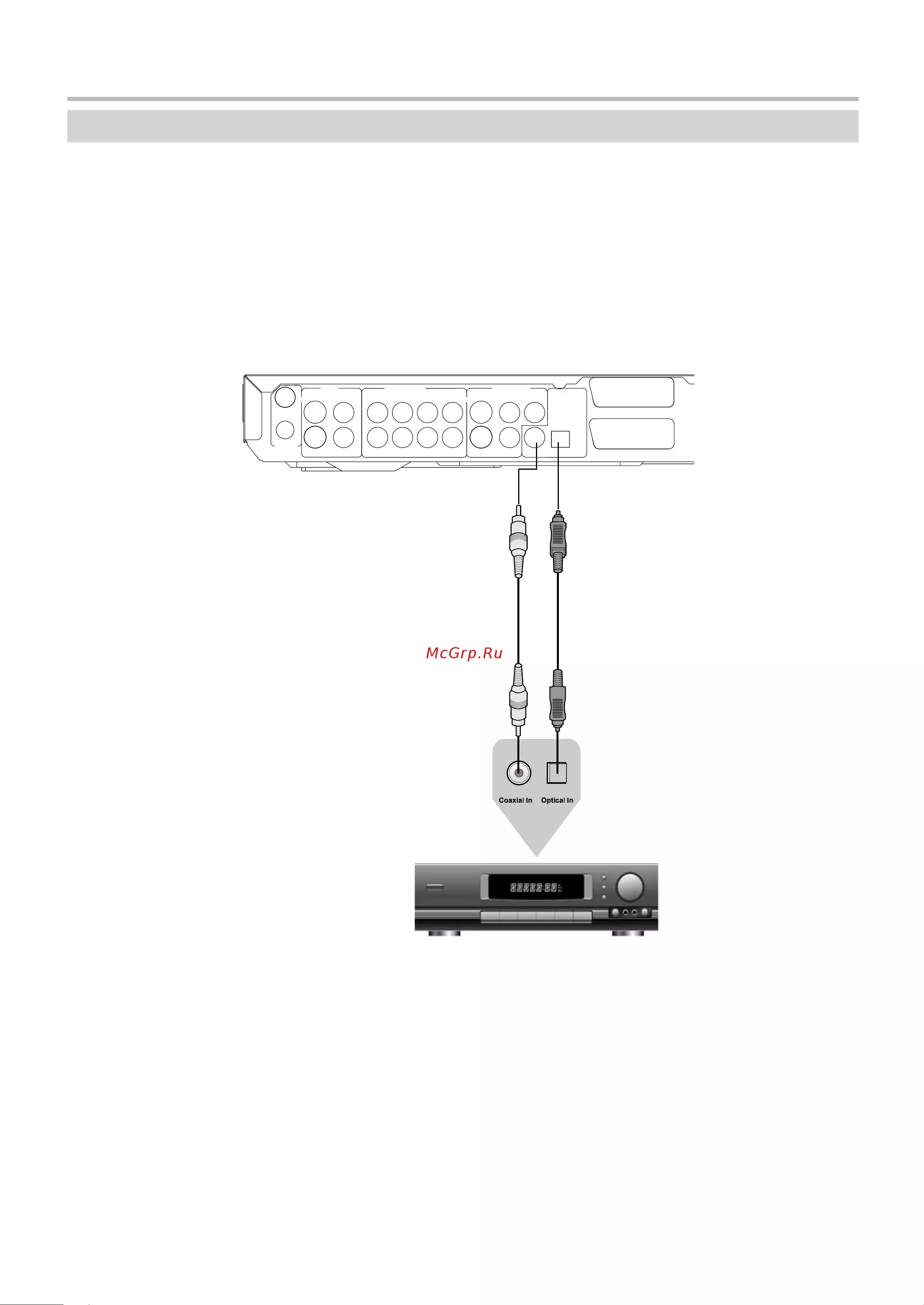

Подключение к усилителю с входом 5.1CH
Данный аппарат оснащен встроенным декодером Dolby Digital, что дает возможность использовать внешний усилитель
без декодеров.
Внимание: убедитесь, что все подключаемые компоненты отключены от электрической сети, прежде чем
выполнять подключения.
