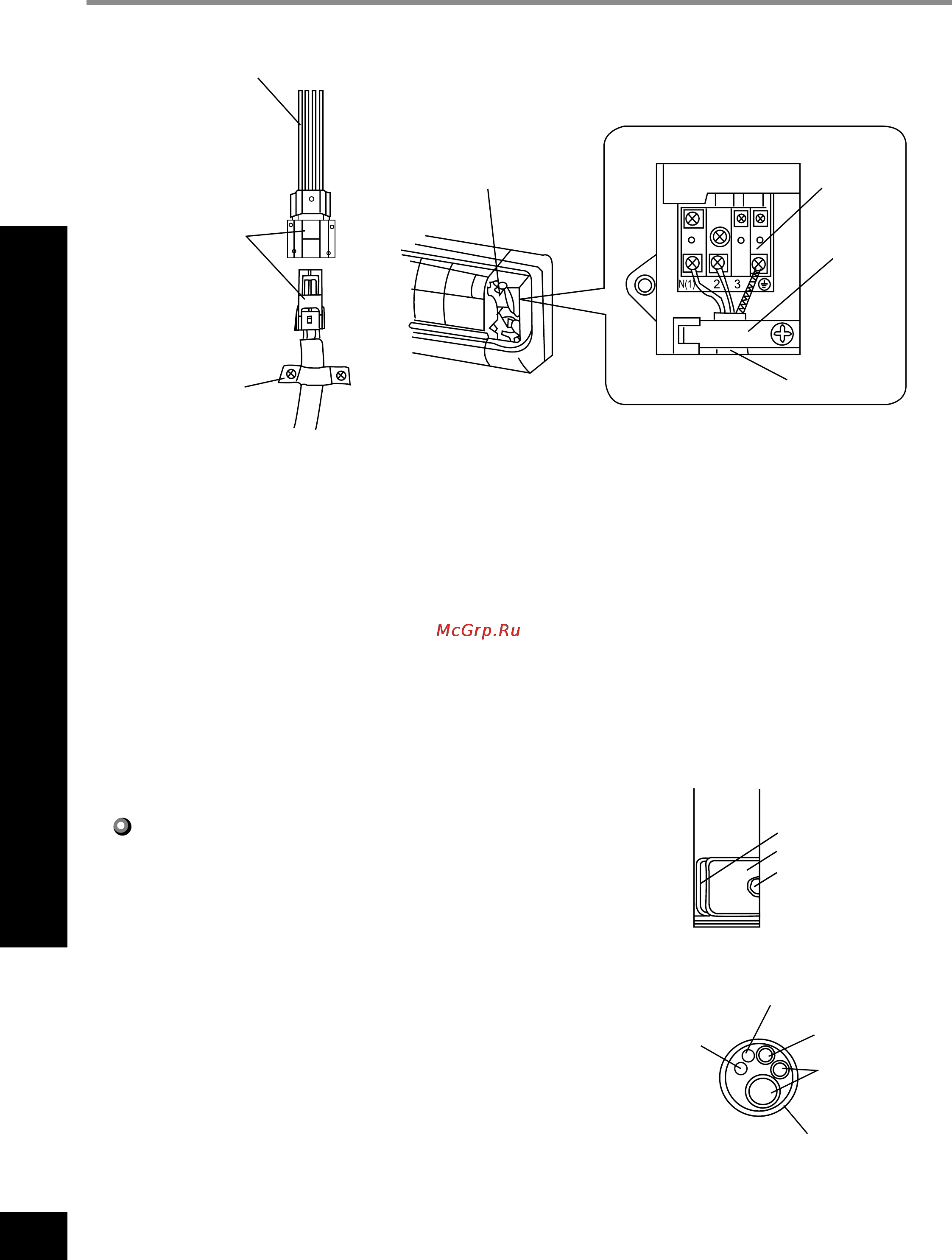

Установка внутреннего блока
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
24
Установка внутреннего блока
1.При протяжке трубопровода и электропроводки слева
или справа от внутреннего блока по мере необходимости
освободите заделанные отверстия на шасси (см. рис. 5)
1 При протяжке только электропроводов проводите их
через отверстие 1.
2 При протяжке и электропроводов и труб освободите
заделанное отверстие 2.
2.Обмотайте трубки и электропровода и пропустите их
через освобожденное отверстие (см. рис.6).
3.Зацепите два монтажных отверстия внутреннего блока
на верхние петли задней панели и проверьте их
прочность.
4.Блок должен устанавливаться на расстоянии не менее
2,3 м от пола.
ПРИМЕЧАНИЕ:
• Все электрические работы должны выполняться квалифицированным персоналом с
соблюдением действующих правил безопасности.
• Необходимо использование номинального напряжения и схемы исключения.
• Пожалуйста, используйте только предохранители требуемого номинала.
• В случае неисправности кабеля питания во избежание несчастных случаев он должен быть
заменен производителем, его представителем или аналогичным квалифицированным
лицом.
• Диаметр силового провода должен быть достаточно большим. Для замены неисправных
кабелей используйте специально предназначенные кабели питания.
• Электрические работы должны соответствовать действующим национальным стандартам.
Проводной
зажим
Проводной
зажим
Контактная
колодка
Кабель питания
Управляющий
кабель 4 x 0,75
Кабельный
разъем
Крышка
коммутации
Рис. 4
Рис. 5
Отверстие 1
Отверстие 2
Отверстие
Рис. 6
Провод управления
(только для систем с
тепловым насосом)
Сливной шланг
Оберточная лента
Соединительная
трубка
Провод питания
