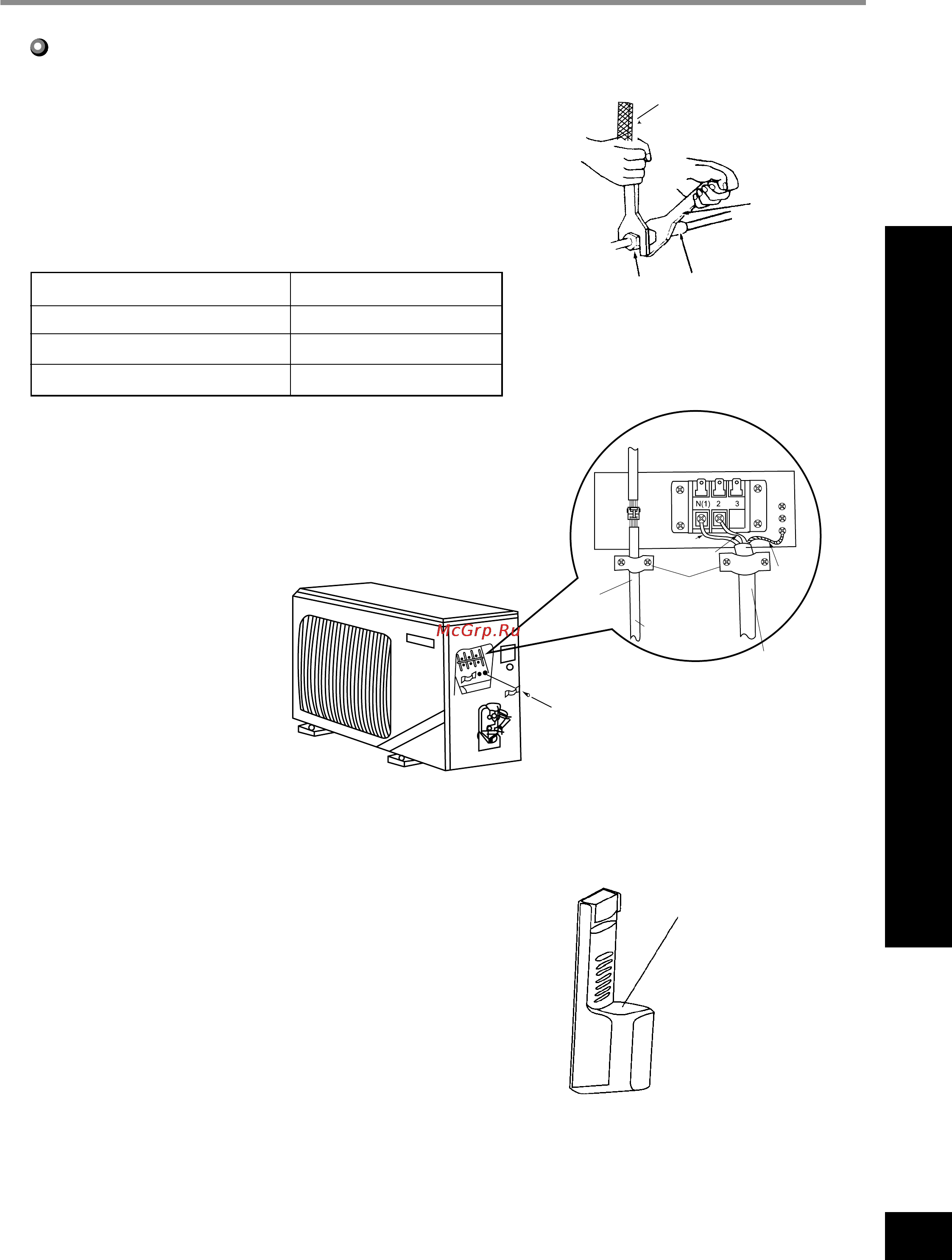

УСТАНОВКА НАРУЖНОГО БЛОКА
Установка наружного блока
Ключ с регулируемым
крутящим моментом
Гаечный ключ
Муфта
Раструбная
гайка
Рис. 7
∅ 6
∅ 9,5
∅ 12
15~20
31~35
50~55
Установка соединительной трубы
1. Выровняйте центр трубного раструба с соответствующим вентилем.
2. Закрутите раструбную гайку рукой, после чего затяните ее при
помощи гаечного ключа и ключа с регулируемым крутящим моментом.
ПРИМЕЧАНИЕ:
Чрезмерный момент затяжки может
разрушить поверхность гайки.
Таблица момента затяжки
Диаметр шестигранной гайки (мм) Момент затяжки (Nm)
ПРИМЕЧАНИЕ:
Неправильная коммутация является причиной электрических неисправностей.
Не натягивайте провод при фиксации его проводным зажимом.
1. Демонтируйте крышку-
рукоятку.
2. Снимите проводной зажим и
подключите конец кабеля
питания с помощью винтов к
контактной колодке. Убедитесь
в том, что схема коммутации
соответствует схеме
подключения внутреннего
блока.
3. Закрепите кабель проводным
зажимом. Для системы с
тепловым насосом подключите
разъем управляющего провода
(4 × 0,75) и закрепите его
проводным зажимом.
4. Убедитесь в надежном
подключении
электропроводки.
5. Установите на место крышку-
рукоятку.
6. Если шнур питания не имеет
штепселя, то необходимо
установить выключатель
питания.
Рис. 8
Электрические соединения
Крышка-рукоятка
проводной
зажим
только для систем
с тепловым насосом
провод
питания
самонарезающий
винт
управляющий
кабель
4 × 0,75
синий
коричневый
желто-
зеленый
