Проведение испытаний
ПРОВЕДЕНИЕ ИСПЫТАНИЙ
26
Продувка фреоновой трассы
и проверка утечки
1. Удалите раструбные гайки с отсечных вентилей наружного блока.
2. Выровняйте центр трубного раструба с соответствующим вентилем и
вручную закрутите раструбную гайку примерно на 3–4 оборота.
3. Затяните раструбную гайку с помощью гаечного ключа и ключа с
регулируемым крутящим моментом.
4. Снимите колпачки газового и жидкостного вентилей, а также гайку
сервисного канала.
5. Удалите воздух и жидкость, оставшиеся в системе хладагента с
помощью вакуумного насоса (см. рис. 10).
6. Ослабьте шток жидкостного вентиля с помощью шестигранного
гаечного ключа.
7. Закройте шток жидкостного вентиля с помощью шестигранного
гаечного ключа, когда давление хладагента достигнет необходимой
величины
8. Проверьте все трубные соединения (как внутреннего, так и внешнего
блока) на предмет утечки с помощью жидкого мыла или индикатора
утечки.
9. Полностью откройте жидкостный и газовый вентили (см. рис. 9).
10.Затяните колпачки вентилей.
Дренаж внешнего конденсата (только
для систем с тепловым насосом)
При работе блока в режиме нагревания или размораживания
конденсационная вода, образовавшаяся в наружном блоке,
может надежно отводиться через сливной шланг.
Установка:
Установите дренажный патрубок в отверстие ∅ 25 на
основании, как показано на рис. 11, затем соедините сливной
шланг с патрубком, так чтобы конденсационную воду,
образованную в наружном блоке, можно было дренировать в
нужное место.
Внимание!
При работе блока при отрицательных температурах
использование дренажного шланга недопустимо.
колпачок
вентиля
жидкостная
труба
газовая
труба
основание
дренажный
коленчатый патрубок
наружного блока
вакуумный
насос
манометр

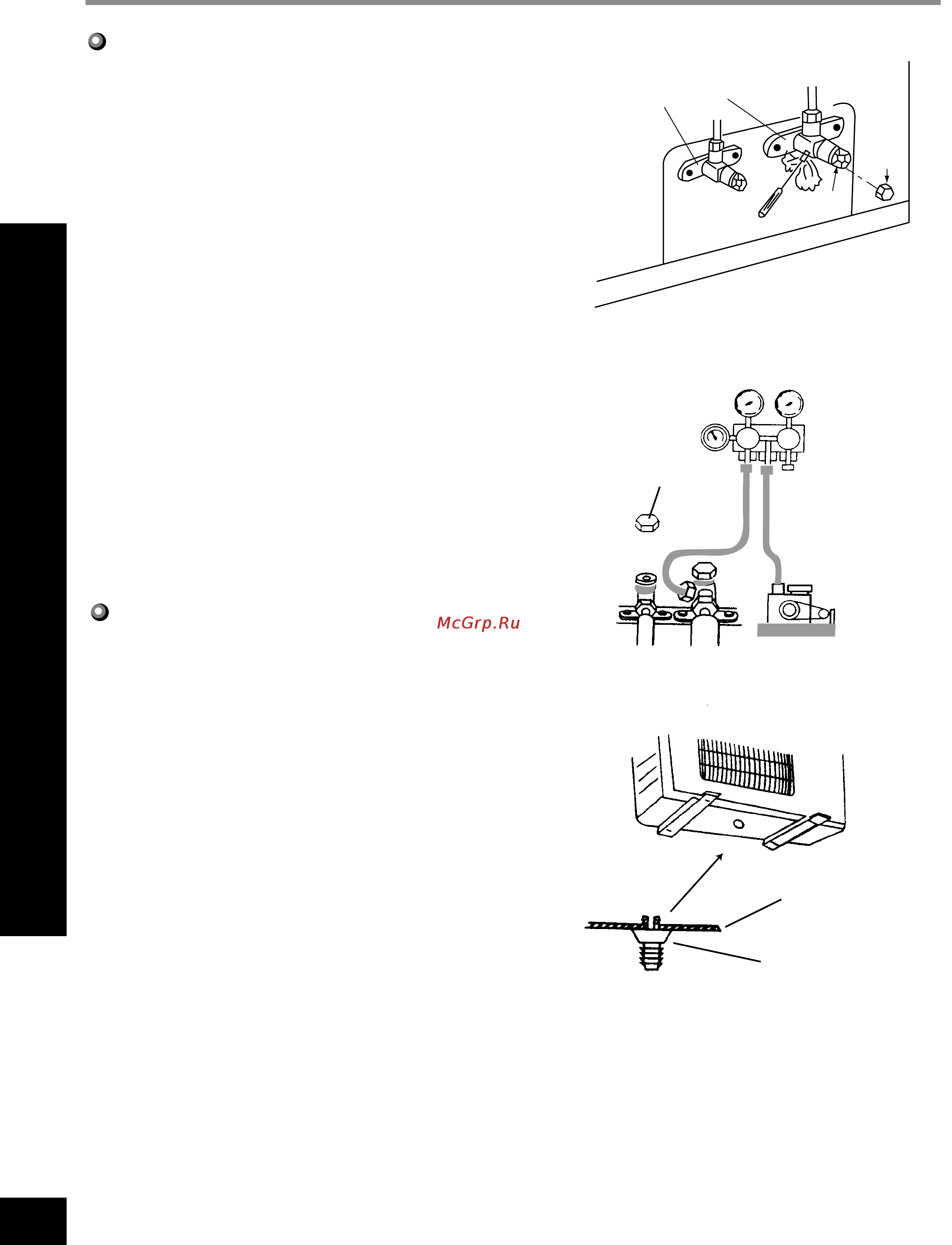

Рис. 9
Рис. 10
Рис. 11
жидкостная
труба
газовая труба
отвертка
сервисный
клапан
