21
Русский

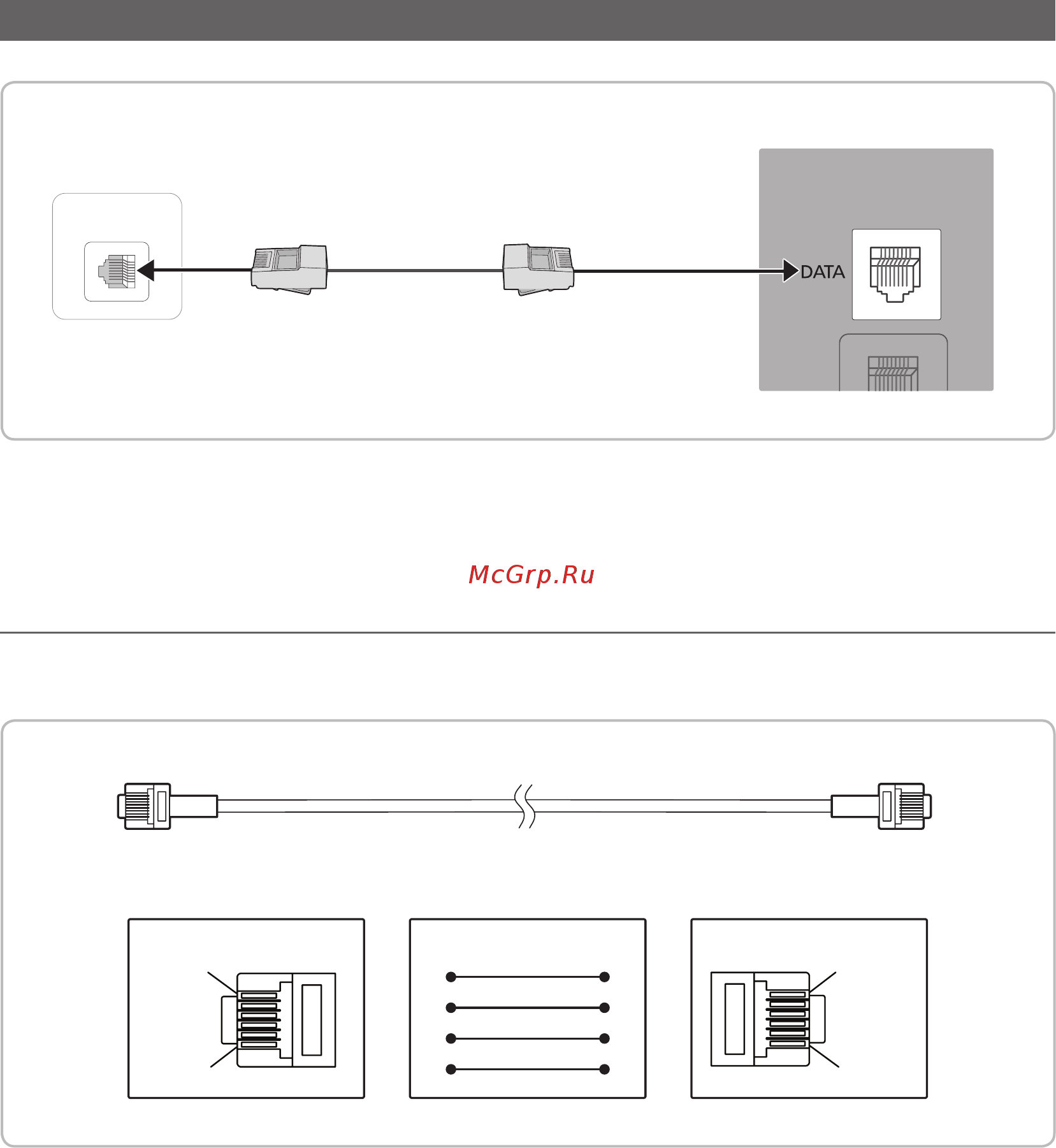

Подключение устройства SBB к телевизору
ETH MODEM
Задняя панель телевизора
Кабель передачи данных
✎ Задняя панель может отличаться в зависимости от модели устройства.
1.
Соедините гнездо DATA телевизора с гнездом [ETH MODEM] приставки с помощью кабеля передачи данных.
✎ Используется для передачи данных.
¦
Список поставщиков и входящих в комплект поставки телевизора совместимых кабелей передачи данных
• Подтвердите использование соответствующего кабеля передачи для вашего поставщика. См. этикетку с кодом
на кабелях передачи данных.
CON BCON A
6
1
1
6
TV SIDESTB SIDE
CON A
1: NC
2: GND
3: Rx
4: NC
5: Tx
6: IR
6: NC
5: IR
4: GND
3: Rx
2: Tx
1: Nc
CON B
CON A CON B
6
2
5
3
5
4
3
2
✎ Описание управления кабелем данных (RJ12): RS232
