Подключение динамиков для ванной комнаты

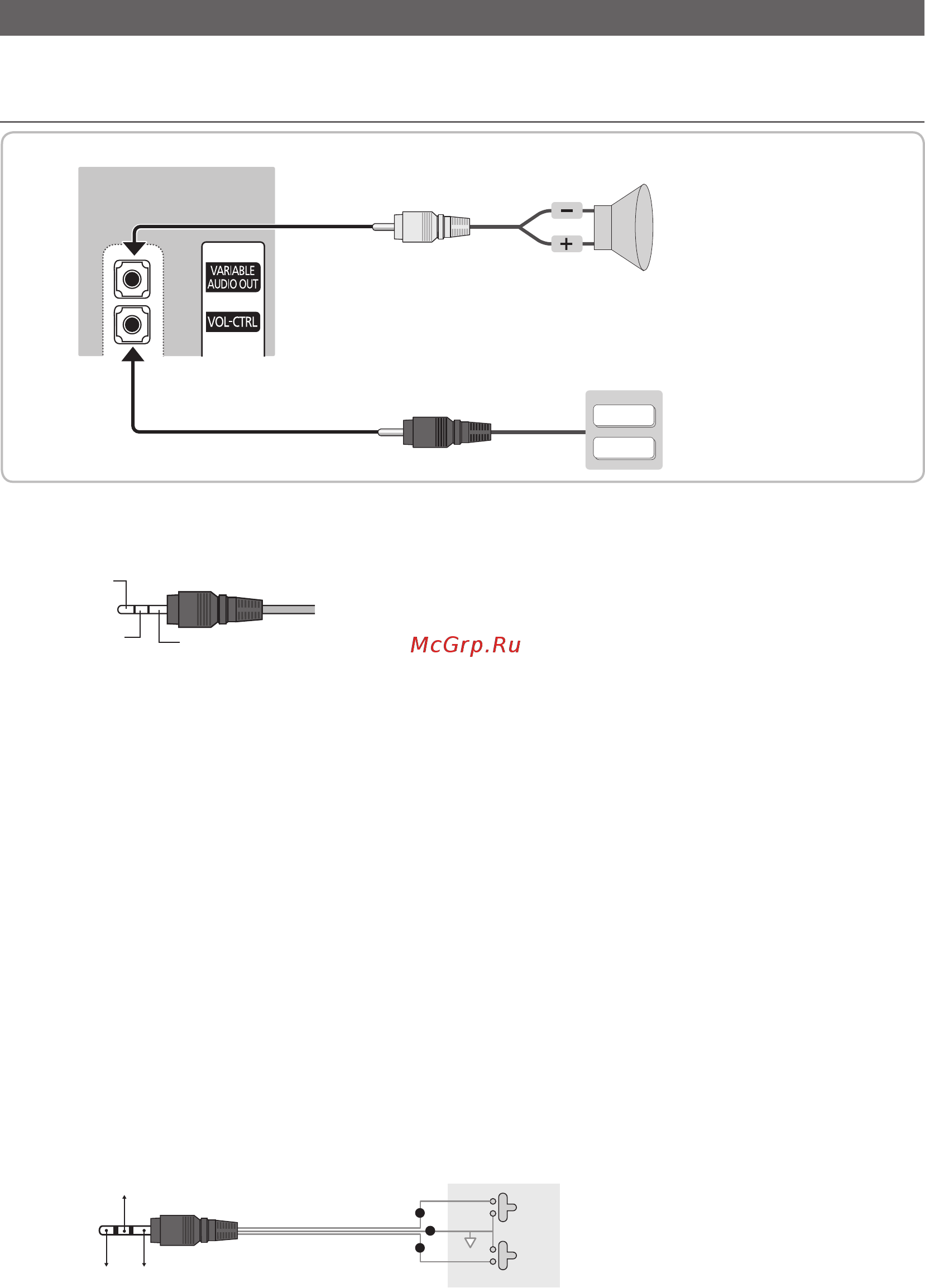

Вы можете подключить динамики для ванной комнаты следующим способом
¦ Подключение через разъем Variable (доступно без внешнего аудиоусилителя)
VOL+
VOL
-
Задняя панель телевизора
Модуль регулировки
громкости
Динамик
2
1
✎ Задняя панель может отличаться в зависимости от модели устройства.
1.
Подключите разъем VARIABLE AUDIO OUT телевизора к настенным динамикам для ванной комнаты отеля.
Динамик +
Динамик -
Н/З
2. Подключите разъем VOL-CTRL телевизора к порту переключателя модуля регулировки громкости на стене
ванной комнаты в отеле.
✎ Максимальная выходная мощность динамика составляет 4Вт, сопротивление– 8Ом.
✎ Порт VARIABLE AUDIO OUT поддерживает передачу звукового сигнала только в режиме MONO.
• Установка регулятора громкости
‒ Чтобы иметь возможность регулировать громкость динамиков для ванной комнаты, установите
соответствующий модуль, как показано на рисунке.
‒ Модуль регулировки громкости подключается к телевизору через обычный разъем для наушников (3,5
мм).
‒ Переключатель модуля регулировки громкости представляет собой тактовый переключатель.
✎ Настройка режима Sub AMP (дополнительного усилителя)
‒ 0: отключение дополнительного усилителя (выключение ШИМ).
‒ 1: определение громкости дополнительного усилителя в соответствии с уровнем громкости, настроенным
при помощи основного регулятора громкости. Громкость дополнительного усилителя определяется на
основании знаний параметров уровеня громкости при включении телевизора, минимальной громкости и
максимальной громкости, настроенных в режиме Отель.
‒ 2: определение уровня громкости в соответствии с настройками панели управления для ванной комнаты.
• Технические характеристики выходных разъемов Variable
‒ Провод динамика: Длина провода динамика не должна превышать 25 метров.
Модуль регулировки громкости
ГРОМК. -
УМЕНЬШ.
(Белый
1
)
ГРОМК. - УВЕЛИЧ. (Черн./красн.
2
)
ЗАЗЕМЛ. ( Экранирование
3
)
VOL +
VOL
-
1
2
3
