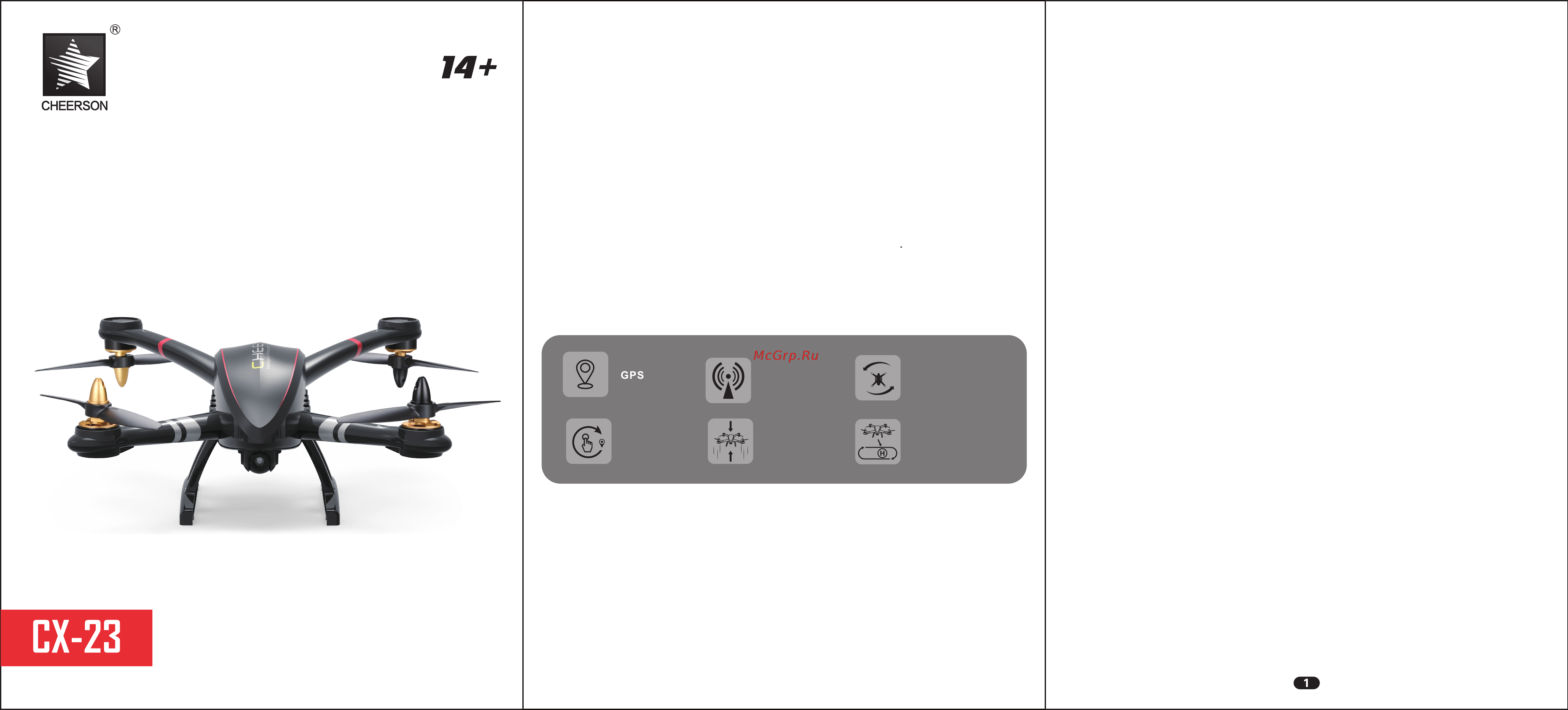

Cheerson GPS FPV CX-23 Руководство по эксплуатации онлайн
ВОЗРАСТ
ИНСТРУКЦИЯ
Пожалуйста, перед началом использования внимательно
прочитайте инструкцию и запомните все предупреждения.
Храните инструкцию на протяжении всего срока
использования модели.
Основные технические характеристики модели:
Предназначение: полеты вне помещений
Батарея: 20C, 7.4В, 1200мАч
Вес модели: 230 г
Разрешение изображения: 720X1080
Дальность действия Р/У: ~ 500м
Диаметр пропеллера: 100мм
Расстояние между валами: 200мм
Моторы: 1306
Регуляторы оборотов: 10А
Приемник: RX-23
Передатчик: TX-23
Разрешение монитора: 272X480
Высота модели: 90мм
Время полета: ~ 13мин
Основные функции
Возврат домой
Cистема
FPV 5.8G
Удержание
высоты
Облет по кругу
Автоматический
возврат домой
Дорогие клиенты!
Благодарим за выбор нашей продукции.
По соображениям безопасности внимательно прочитайте эту инструк-
цию и храните ее на протяжении всего срока использования модели.
1. Предупреждения:
Данная модель не игрушка! Это сложный продукт, оснащенный современными
электронными и точными механическими деталями. Эксплуатируйте модель с
осторожностью и здравым смыслом. Пилот во время полетов должен предпринять
все разумные меры для защиты: самого себя, других людей, животных и имущества.
Производитель или продавец не несут ответственности за любые последствия или
несчастные случаи, вызванные неправильной эксплуатацией модели. Продукт
предназначен для лиц старше 14 лет.
Пожалуйста, запускайте модель в местах, где местным законодательством разрешен
запуск радиоуправляемых моделей. Производитель и продавец не несут никакой
ответственности за нарушения пользователем местных законов, касающихся
эксплуатации данной модели. После приобретения модели обращайтесь за
консультациями и по вопросам ремонта к местному дилеру.
2. Меры предосторожности:
(1) Использование данного продукта сопряжено с определенным риском.
Производитель рекомендует эксплуатировать данную модель только на улице на
открытых пространствах, вдали от людей, транспортных средств и магистралей,
другого имущества. Чтобы избежать столкновения или травмы, всегда держите
вокруг модели во время ее использования безопасное расстояние во всех
направлениях.
(2) Аварии (телесные повреждения или материальный ущерб) могут быть вызваны:
неправильной установкой деталей модели, использованием модели с
поврежденными деталями, неисправностью электронного оборудования,
неправильными действиями во время пилотирования модели. Пилот во время
использования CX-23 обязан постоянно помнить о безопасности. Пожните, Вы и
только Вы несете ответственность за несчастные случаи, возникшие в результате
использования модели.
Эксплуатация CX-23:
1. Убедитесь, что все батареи (батарея передатчика и модели) полностью заряжены.
2. Подключите аккумулятор модели, а затем включите передатчик. После полета
сначала отсоедините батарею модели, а затем выключите передатчик. Неправильная
последовательность этой процедуры может привести к тому, что квадрокоптер улетит
или выйдет из-под контроля, что может стать причиной травм и повреждений.
Содержание
- Cистема fpv 5 g 1
- Автоматический возврат домой 1
- Возраст 1
- Дорогие клиенты благодарим за выбор нашей продукции по соображениям безопасности внимательно прочитайте эту инструк цию и храните ее на протяжении всего срока использования модели 1
- Инструкция 1
- Облет по кругу 1
- Основные технические характеристики модели 1
- Основные функции 1
- Удержание высоты 1
- Дисплей 2
- Напряжение батареи передатчика 2 качество сигнала 3 режим a удержание высоты в gps c облет по кругу 4 напряжение батареи модели 5 спутники gps 6 скорость м с 7 расстояние метры 8 скорость набора высоты снижения м с 9 высота метры 2
- Рекомендации по сборке 2
- Обычная процедура инициализации связи установите заряженную батарею в отсек в нижней части модели после этого включите питание передатчика на дисплее передатчика появится экран основного интерфейса включите батарею модели и установите дрон на ровную горизонтальную поверхность после успешной инициализации связи появится индикатор качества сигнала как показано на рисунке 3
- Подготовка к полету кнопка вкл выкл батареи модели 3
- После короткого нажатия на кнопку индикатор включится на несколько секунд проверка батареи для включения питания нажмите и удерживайте кнопку нажатой в течение 4 6 секунд включится индикатор чтобы выключить батарею нажмите и удерживайте кнопку в течение 4 6 секунд индикатор погаснет 3
- Процедура инициализации связи 3
- Тангаж 11 крен 12 курс 13 время полета мин 14 широта 15 долгота 3
- Функции и настройки передатчика газ слева 3
- Включение и выключение моторов 4
- Калибровка акселерометра 4
- Калибровка компаса 4
- Набор высоты 4
- Поворот влево 4
- Поворот вправо 4
- Полет боком влево 4
- Полет боком вправо 4
- Полет вперед 4
- Полет назад 4
- Снижение 4
- Управление 4
- Fpv монитор 5 ghz 5
- Fpv система 5 ghz 5
- Включите питание fpv монитора 5 ghz fpv и станет светиться экран длительно нажатие на кнопку выбора канала и fpv монитор автоматически начнет поиск соответствующего канала на котором модель транслирует изображение 5
- Выбор режима 5
- Зарядка батареи fpv монитора 5 ghz выключите монитор и подключите к нему соответствующий разъем usb кабеля для зарядки противоположный разъем usb кабеля для зарядки вставьте в usb порт ком пьютера или другой usb порт во время зарядки будет светиться красный индикатор usb кабеля для зарядки когда индикатор погаснет это значит что батарея заряжена и необходимо отключить usb кабель usb кабель для зарядки можно подключать к зарядным устройствам apple или к другим usb устройствам для зарядки смартфонов также можно подключать usb кабель для зарядки к портативным устройствам для зарядки телефонов в автомобиле которые поддерживают напряжение 5 0 в 5
- Зарядка батареи модели 5
- Зарядка батарей 5
- Изменение частотных каналов fpv дрона во избежание возникновения помех при транчляции fpv изображения пилот может менять частотные каналы дрона доступно 32 частотных канала 1 нажмите и удерживайте кнопку возврат домой одним касанием и включите передатчик на дисплее передатчика появится надпись searching rf signal поиск радиосигнала включите батарею модели и установите ее на ровную поверхность частота канала 5 ghz изменится автоматически 2 возможно чтобы избежать помехи от других моделей потребуется повторить вышеприведенную процедуру несколько раз 5
- Порт для зарядки 5
- Светится индикатор зарядки 5
- Функция возврат домой функция работает только при активированном режиме gps на дисплее буква b длительно нажмите на кнопку возврат домой в одно касание и дрон вернется к месту взлета 5
- Комплектация 6
- Устранение неполадок 6
