10. Тангаж
11. Крен
12. Курс
13. Время полета (мин.)
14. Широта
15. Долгота

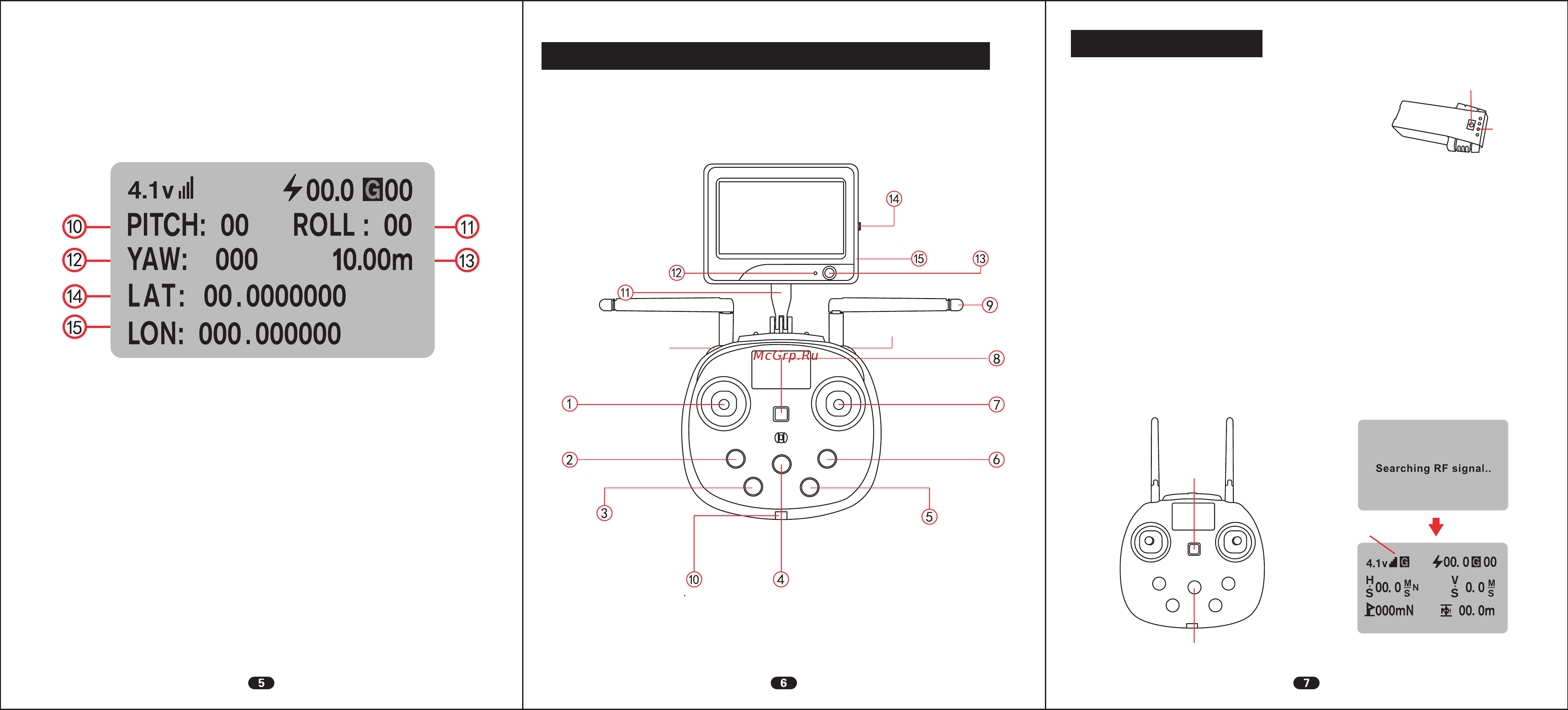

2. Функции и настройки передатчика (газ слева)
Выключатель
FPV монитора
Выключатель света
Кронштейн монитора
Aux 1 (отключен)
Aux 2 (отключен)
Ручка Газ/Крен
Посадка одним касанием
(длинное нажатие)
Кнопка выбора режима:
A - удержание высоты (короткое нажатие,
зеленый свет);
B - GPS (короткое нажатие, красный свет);
C – облет по кругу (длительное нажатие,
зелено-желтый свет)
Индикатор зарядки
батареи передатчика
(во время зарядки горит
зеленый индикатор. При
полной зарядке индикатор гаснет)
Возврат домой в
одно касание
(длительное нажатие,
красный свет)
Фото/Видео
Короткое нажатие для фотосъемки.
Длительное нажатие для включения/
остановки записи и сохранения видео
(во время записи видео
горит красный свет)
Взлет в одно касание
(длительное нажатие);
короткое нажатие
позволяет увидеть
другую информацию OSD
Ручка Тангаж/Крен
Выключатель
питания
Антенна передатчика
Гнездо
для зарядки
Кнопка
выбора
каналов
3.Подготовка к полету:
Кнопка вкл./выкл. батареи модели:
После короткого нажатия на кнопку индикатор включится
на несколько секунд (проверка батареи).
Для включения питания нажмите и удерживайте кнопку
нажатой в течение 4-6 секунд, включится индикатор.
Чтобы выключить батарею, нажмите и удерживайте кнопку
в течение 4-6 секунд, индикатор погаснет.
Кнопка вкл./выкл.
Индикатор
Процедура инициализации связи:
ВНИМАНИЕ! Очень важно правильно выполнить процедуру первой инициализации
связи. Первая инициализация связи: Установите заряженную батарею в отсек в нижней
части модели. После этого, нажав и удерживая кнопку «Возврат домой в одно касание»
(Return Home), включите питание передатчика. На дисплее передатчика появится
сообщение «Поиск радиосигнала ...» (Searching RF signal..). Включите батарею модели и
установите дрон на ровную горизонтальную поверхность. После успешной инициализа-
ции связи появится индикатор качества сигнала, как показано на рисунке.
Обычная процедура инициализации связи: Установите заряженную батарею в отсек в
нижней части модели. После этого включите питание передатчика. На дисплее
передатчика появится экран основного интерфейса. Включите батарею модели и
установите дрон на ровную горизонтальную поверхность. После успешной
инициализации связи появится индикатор качества сигнала, как показано на рисунке.
Выключатель
питания
передатчика
Возврат домой в одно касание
Основной интерфейс
Индикатор качества сигнала
