Cheerson GPS FPV CX-23 [4/6] Калибровка компаса

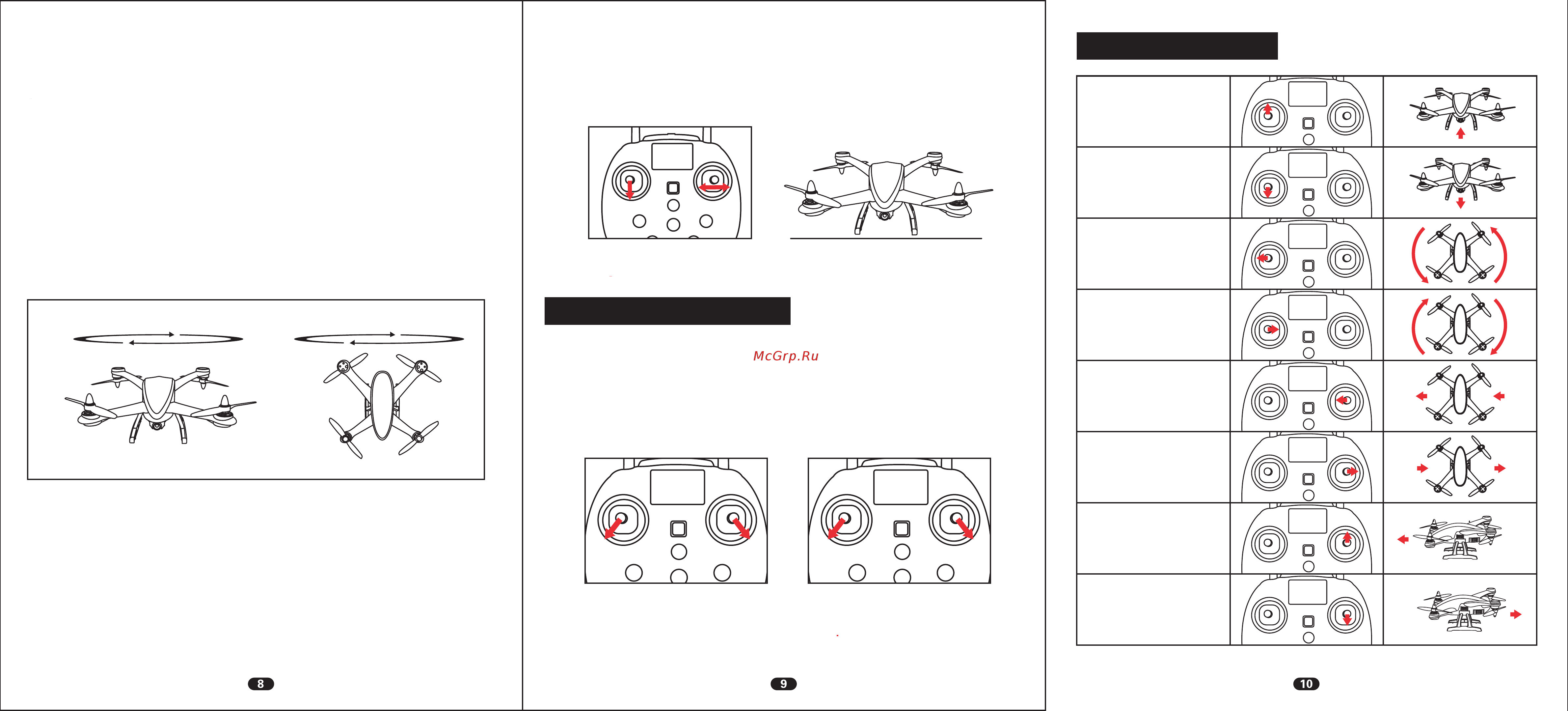

![Cheerson GPS FPV CX-23 [4/6] Калибровка компаса](/views2/1526077/page4/bg4.png)
Калибровка компаса
Внимание! Калибровку компаса рекомендуется выполнять перед каждым первым
стартом полетного дня.
1. После успешной инициализации связи модели с передатчиком установите дрон на
ровную горизонтальную поверхность. Нажмите и удерживайте кнопку выбора режима
(MODE), пока на дисплее передатчика не появится надпись “Rotate Horizontal” (Вращать
горизонтально), а светодиоды в задней части модели станут быстро мигать зеленым
светом. Расположив дрон горизонтально, медленно вращайте его по часовой стрелке
2-3 раза, пока на дисплее передатчика не появится надпись “Rotate Vertical” (Вращать
вертикально), а светодиоды в задней части модели станут медленно мигать зеленым.
2. Расположите дрон вертикально (носом вниз, а хвостом вверх) и поверните его по
часовой стрелке 3-5 раз, пока на дисплее передатчика не исчезнет надпись “Rotate
Vertical”. При успешной калибровке дисплей передатчика вернется к отображению
основного интерфейса.
3. Поместите модель на ровную поверхность. Выключите батарею дрона и выключите
передатчик. Калибровка завершена.Теперь вы можете вновь инициализировать связь
передатчика с дроном и приступить к полетам.
4. Если во время полета дрон будет летать нестабильно, попробуйте повторить процесс
калибровки компаса, как описано выше.
Повернуть горизонтально 2-3 раза
Повернуть вертикально 3-5 раз
Калибровка акселерометра
Если ваш дрон во время полета становится нестабильным или быстро дрейфует в
одном и том же направлении, пожалуйста, откалибруйте акселерометр.
1. Включите модель и передатчик. Дрон должен быть размещен на ровной
горизонтальной поверхности.
2. Переместите ручку газа вниз и удерживайте ее в таком положении. Быстро
перемещайте ручку тангаж/крен вправо и влево, пока светодиоды в задней части
модели не вспыхнут красным – зеленым - синим светом. Теперь отпустите ручки
передатчика.
3. Подождите, пока огни модели не перестанут быстро мигать. Это свидетельствует о
том, что калибровка выполнена успешно (задние светодиоды модели должны
мигать зеленым цветом).
Внимание: во время калибровки дрон нельзя шевелить и он должен быть размещен
на ровной плоской, строго горизонтальной поверхности.
Внимание: если светодиоды в задней части модели мигают красным – зеленым -
синим светом, это значит, что требуется калибровка акселерометра.
4.Включение и выключение моторов
Включение моторов: после успешной инициализации связи одновременно
переместите обе ручки передатчика в нижние наружные углы и удерживайте их так в
течение 2-5 секунд – моторы начнут медленно вращаться. Медленно переместите
ручку газа вверх и дрон взлетит.
Выключение моторов: после приземления модели выключите моторы, одновременно
переместив обе ручки передатчика в нижние наружные углы и удерживайте их так в
течение 2-5 секунд, пока моторы не перестанут вращаться.
Включение и выключение моторов
Внимание: дрон должен располагаться на плоской поверхности, а светодиоды в
задней части модели должны медленно мигать зеленым цветом.
5.Управление
Набор высоты
Снижение
Поворот влево
Поворот вправо
Полет боком влево
Полет боком вправо
Полет вперед
Полет назад
