3. Запускайте модель только на открытых пространствах, там, где не ходят люди,
где нет препятствий, линий электропередач, высоких зданий и т. д. Обратите
внимание на погодные условия: сильный ветер, дождь и гром являются
потенциальными факторами риска, которые могут привести к потере контроля.
4. Оберегайте модель и ее компоненты от воздействия влаги. Не допускайте
попадания воды на этот продукт.
5. Никогда не пытайтесь запускать неисправную модель, пока не замените ее
сломанные детали.
6. Строго соблюдайте местные законы, касающиеся использования воздушного
пространства. Пилотирование CX-23 требует определенных навыков и должно
осуществляться под непосредственным наблюдением опытного взрослого пилота
подобных моделей. Прежде, чем приступить к использованию CX-23, чтобы
получить базовый опыт пилотирования рекомендуется использовать
компьютерные симуляторы.
7. Всегда держите модель во время полета в поле своего зрения.
8. Не запускайте модель, если вы находитесь под воздействием алкоголя.
Держитесь подальше от вращающихся пропеллеров (вращающиеся пропеллеры
могут причинить серьезные телесные повреждения или уничтожить имущество).
9. CX-23 состоит из металлических, пластиковых, волоконных и электронных
компонентов, поэтому, чтобы избежать повреждений, используйте и храните
продукт вдали от источников тепла.

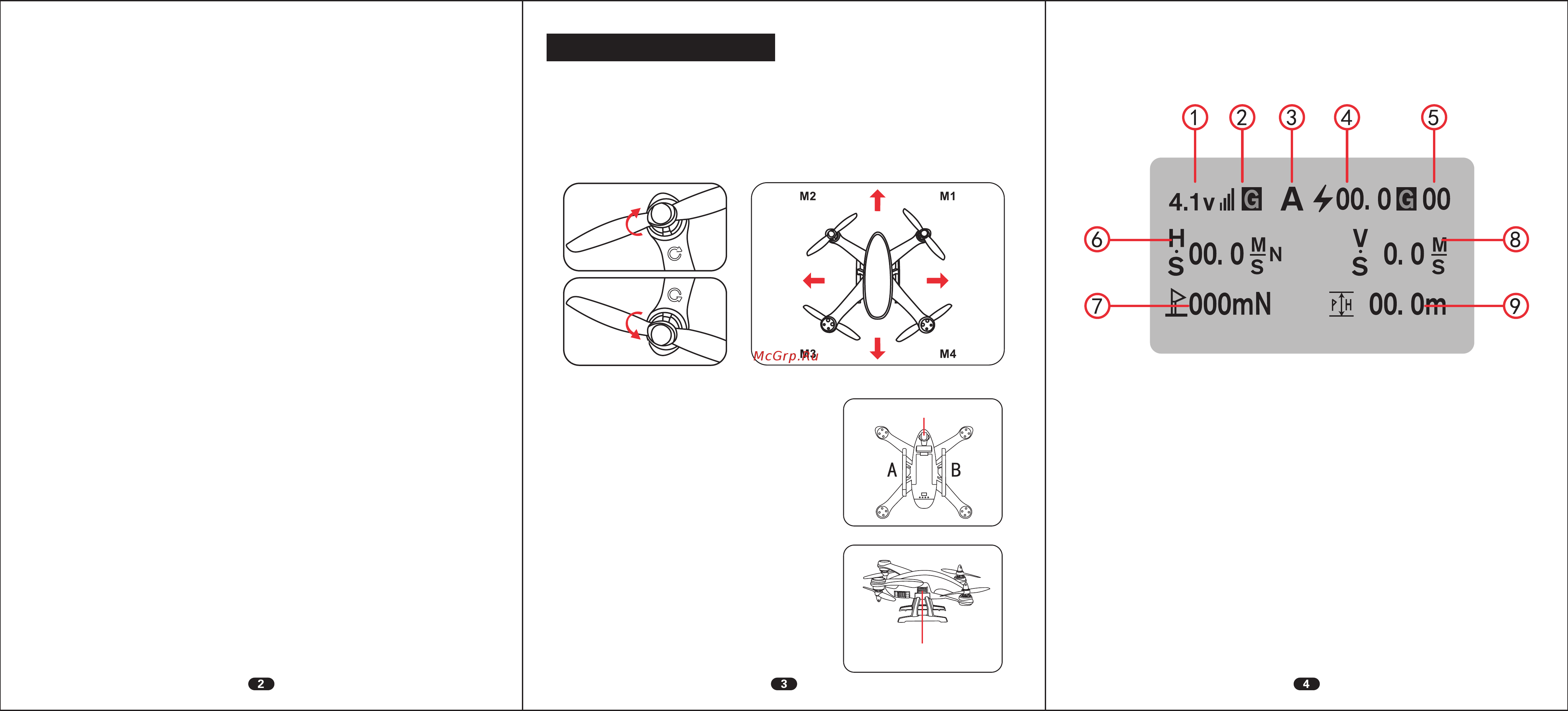

1.Рекомендации по сборке
1. Установка пропеллеров
(1) С помощью прилагаемого гаечного ключа открутите и снимите гайки фиксации
пропеллеров с валов двигателей.
(2) Установите на моторы, обозначенные как M2 и M4, пропеллеры, которые вращаются
по часовой стрелке. Зафиксируйте их на валу при помощи соответствующих гаек, затянув
их, вращая против часовой стрелки.
(3) Установите на моторы, обозначенные как M1 и M3, пропеллеры, которые вращаются
против часовой стрелки. Зафиксируйте их на валу при помощи соответствующих гаек,
затянув их, вращая по часовой стрелке.
Пропеллер по
часовой
стрелке
Пропеллер
против часовой стрелки
ПЕРЕД
ЗАД
Левая
сторона
Правая
сторона
Внимание: Неправильная установка пропеллеров может привести к
повреждению модели и стать причиной
несчастного случая.
2. Установка стоек шасси:
(1) Вставьте стойки шасси в соответствующие
места, аккуратно нажав на них вниз, как
показано на рисунке.
Демонтаж стоек шасси:
(1) Аккуратно нажмите кнопки разблокировки
и вытащите стойки шасси, как показано на
рисунке.
Камера
Нажмите на кнопки разблокировки и
осторожно потяните за стойки шасси.
2. Дисплей
1. Напряжение батареи передатчика
2. Качество сигнала
3. Режим: A (удержание высоты); В (GPS); C (облет по кругу)
4. Напряжение батареи модели
5. Спутники GPS
6.Скорость (м/с)
7. Расстояние (метры)
8. Скорость набора высоты/снижения (м/с)
9. Высота (метры)
