Gefest ПГ 6100-02 0010 [24/33] Рекомендации ремонтным службам

7.3 РЕКОМЕНДАЦИИ РЕМОНТНЫМ

СЛУЖБАМ

Регулировка для различных давлений газа

Еслипроизведенарегулировканаиспользованиегазадругого

давления,мастеробязансделатьотметкувталонеустановки

гарантийнойкарты.

Мастеробязанпроверитьгерметичостьприборавсоответствии

с технологическими инструкциямигазоснабжающей

организации.

Дляработынадругомвиде(давлении)газанадозаменить

сопла горелокивинтымалогорасхода(ВМР) в кранах

итерморегуляторе.Сопла и ВМР имеютмаркировку и

устанавливаютсясогласнотаблице1.

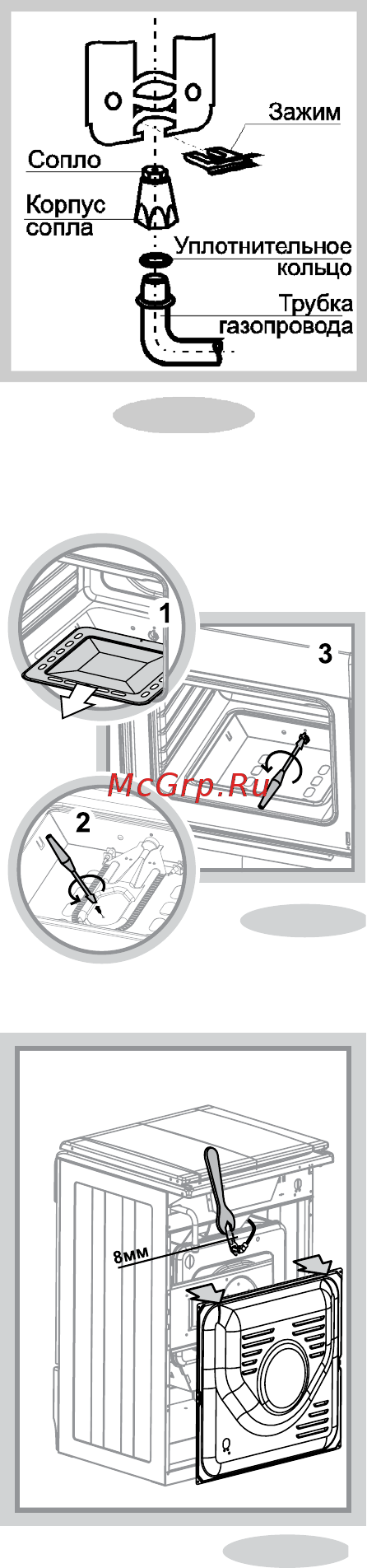

Замена сопла горелки стола

Длязаменысоплавгорелке“Gefest4”(рис.17):

- Снятьрешеткуигорелки.

- Отвернутькрепежныевинтыиподнятьстол.

- Сжатьидостатьзажим,затемснятькорпуссопластрубыгазопровода.

- Вывернутьсоплоизаменитьнановое.

-

Сборкупроизвестивобратнойпоследовательности.

ВАЖНО! УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ СБОРКЕ С

ГАЗОПРОВОДОМДОЛЖНОНАХОДИТЬСЯВКОРПУСЕСОПЛА.

ДлязаменысоплавгорелкеSabaf,Somipress,

Gefest5необходимо:

- снятьрешетку

- снятьсгорелкишляпкусосмесителем

- торцевымгаечнымключом(S=7мм, для Gefest 5 S=8мм)

выкрутитьизаменитьсопло

- сборкупроизвестивобратнойпоследовательности.

Замена сопла горелки духовки (рис.18)

- снятьднодуховки.

- вывернутьвинткреплениягорелки.

- снятьгорелкускорпуса

- торцевымгаечнымключом(S=8мм)выкрутитьизаменить

сопло.

- сборкупроизвестивобратнойпоследовательности.

Замена сопла горелки гриль

Есливозможендоступкплитесобратнойстороны:

- припомощиключавыкрутитьизаменитьсопло(рис.19)

Еслидоступзатруднен,нужно:

- вывернутьвинткрепленияжарочнойгорелки.

-

снятьгорелкускорпуса,чтобыобеспечитьдоступксоплу.

- торцевымгаечнымключом(S=8мм)

 выкрутитьизаменитьсопло.

- сборкупроизвестивобратнойпоследовательности.

Регулировка винтов малого расхода (ВМР) ТУПа и

кранов с безопасностью горелок стола и духовки.

При переводеплиты на другойвид газа(давление)после

замены сопел горелокнеобходимо отрегулировать ВМР.

Дляэтогонеобходимозажечьгорелку,перевестиручку

кранавположение«малоепламя»,снятьручки,воротники,

панельиотверткой,вращаяВМР,добитьсяминимального,но

устойчивогопламенигорелки(длинапламенидолжнасоставлять

4…6мм). Правильность настройки проверяетсябыстрым

поворотомручкикранаизположения«максимальноепламя»в

положение«малоепламя».Пламяприэтомнедолжногаснуть.

Замена винтов малого расхода (ВМР) в обычных кранах горелок стола.

Припереводеплитынадругойвидгаза(давление)необходимоснятьручкикранов,воротникиипанель.

Спомощьюрожковогоключа(S=9мм)отвернутьВМРизаменить,затянувключомдоупора.

6100.00.0.000 РЭ

Рис.19

Рис.18

Рис.17
