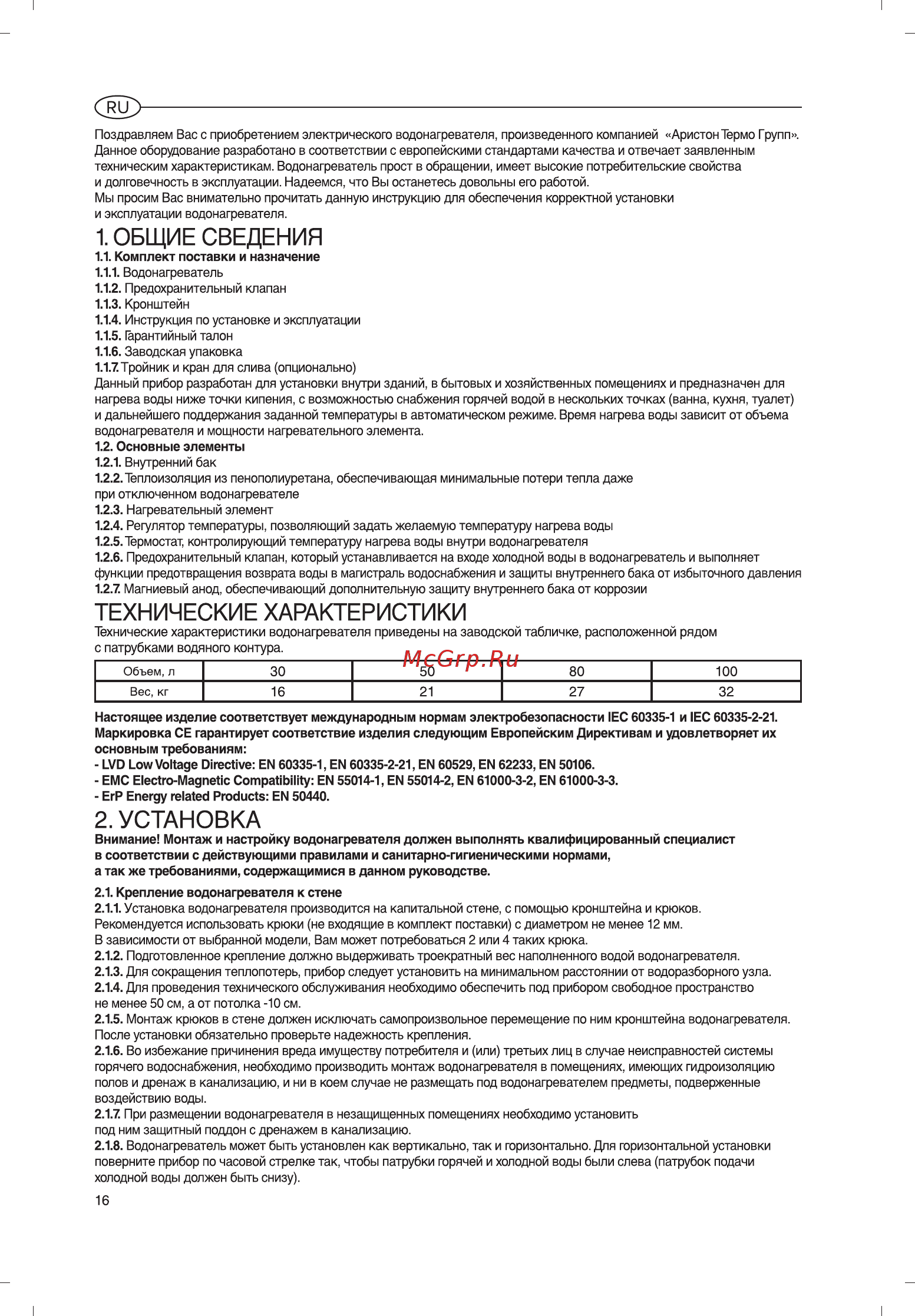

Поздравляем Вас с приобретением электрического водонагревателя произведенного компанией АристонТермо Групп Данное оборудование разработано в соответствии с европейскими стандартами качества и отвечает заявленным техническим характеристикам Водонагреватель прост в обращении имеет высокие потребительские свойства и долговечность в эксплуатации Надеемся что Вы останетесь довольны его работой Мы просим Вас внимательно прочитать данную инструкцию для обеспечения корректной установки и эксплуатации водонагревателя 1 ОБЩИЕ СВЕДЕНИЯ 1 1 Комплект поставки и назначение 1 11 Водонагреватель 1 12 Предохранительный клапан 1 1 3 Кронштейн 114 Инструкция по установке и эксплуатации 1 1 5 1арантийный талон 116 Заводская упаковка 1 1 7Тройник и кран для слива опционально Данный прибор разработан для установки внутри зданий в бытовых и хозяйственных помещениях и предназначен для нагрева воды ниже точки кипения с возможностью снабжения горячей водой в нескольких точках ванна кухня туалет и дальнейшего поддержания заданной температуры в автоматическом режиме Время нагрева воды зависит от объема водонагревателя и мощности нагревательного элемента 1 2 Основные элементы 1 2 1 Внутренний бак 1 2 2 Теплоизоляция из пенополиуретана обеспечивающая минимальные потери тепла даже при отключенном водонагревателе 1 2 3 Нагревательный элемент 12 4 Регулятор температуры позволяющий задать желаемую температуру нагрева воды 1 2 5 Термостат контролирующий температуру нагрева воды внутри водонагревателя 12 6 Предохранительный клапан который устанавливается на входе холодной воды в водонагреватель и выполняет функции предотвращения возврата воды в магистраль водоснабжения и защиты внутреннего бака от избыточного давления 1 2 7 Магниевый анод обеспечивающий дополнительную защиту внутреннего бака от коррозии ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Технические характеристики водонагревателя приведены на заводской табличке расположенной рядом с патрубками водяного контура Объем л 30 50 80 100 Вес кг 16 21 27 32 Настоящее изделие соответствует международным нормам электробезопасности IEC 60335 1 и IEC 60335 2 21 Маркировка СЕ гарантирует соответствие изделия следующим Европейским Директивам и удовлетворяет их основным требованиям LVD Low Voltage Directive EN 60335 1 EN 60335 2 21 EN 60529 EN 62233 EN 50106 EMC Electro Magnetic Compatibility EN 55014 1 EN 55014 2 EN 61000 3 2 EN 61000 3 3 ErP Energy related Products EN 50440 2 УСТАНОВКА Внимание Монтаж и настройку водонагревателя должен выполнять квалифицированный специалист в соответствии с действующими правилами и санитарно гигиеническими нормами а так же требованиями содержащимися в данном руководстве 2 1 Крепление водонагревателя к стене 2 11 Установка водонагревателя производится на капитальной стене с помощью кронштейна и крюков Рекомендуется использовать крюки не входящие в комплект поставки с диаметром не менее 12 мм В зависимости от выбранной модели Вам может потребоваться 2 или 4 таких крюка 2 12 Подготовленное крепление должно выдерживать троекратный вес наполненного водой водонагревателя 2 13 Для сокращения теплопотерь прибор следует установить на минимальном расстоянии от водоразборного узла 2 14 Для проведения технического обслуживания необходимо обеспечить под прибором свободное пространство не менее 50 см а от потолка 10 см 2 1 5 Монтаж крюков в стене должен исключать самопроизвольное перемещение по ним кронштейна водонагревателя После установки обязательно проверьте надежность крепления 2 16 Во избежание причинения вреда имуществу потребителя и или третьих лиц в случае неисправностей системы горячего водоснабжения необходимо производить монтаж водонагревателя в помещениях имеющих гидроизоляцию полов и дренаж в канализацию и ни в коем случае не размещать под водонагревателем предметы подверженные воздействию воды 2 17 При размещении водонагревателя в незащищенных помещениях необходимо установить под ним защитный поддон с дренажем в канализацию 2 18 Водонагреватель может быть установлен как вертикально так и горизонтально Для горизонтальной установки поверните прибор по часовой стрелке так чтобы патрубки горячей и холодной воды были слева патрубок подачи холодной воды должен быть снизу 16
