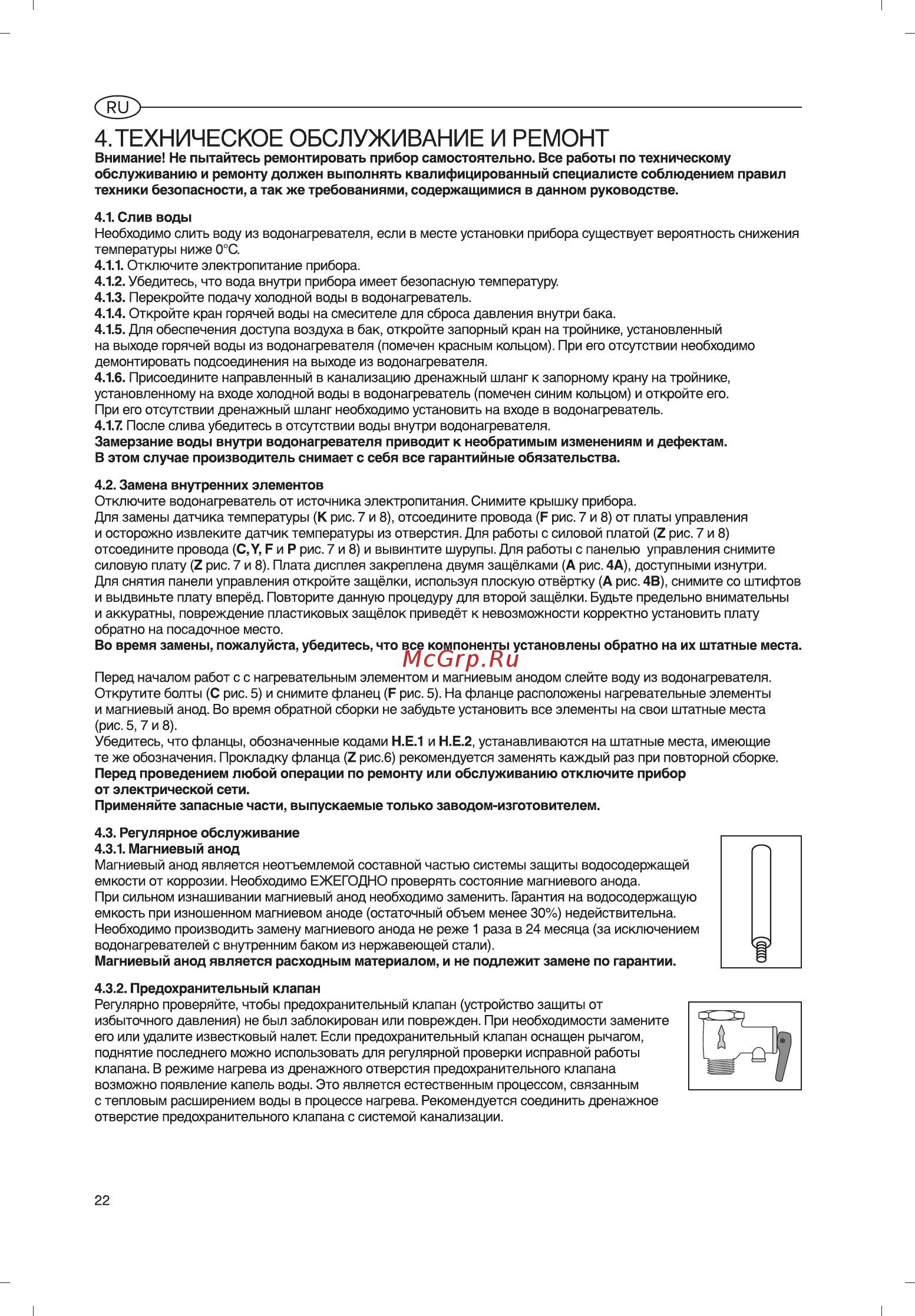

4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ Внимание Не пытайтесь ремонтировать прибор самостоятельно Все работы по техническому обслуживанию и ремонту должен выполнять квалифицированный специалисте соблюдением правил техники безопасности а так же требованиями содержащимися в данном руководстве 4 1 Слив воды Необходимо слить воду из водонагревателя если в месте установки прибора существует вероятность снижения температуры ниже 0 С 4 1 1 Отключите электропитание прибора 4 1 2 Убедитесь что вода внутри прибора имеет безопасную температуру 4 1 3 Перекройте подачу холодной воды в водонагреватель 4 1 4 Откройте кран горячей воды на смесителе для сброса давления внутри бака 4 1 5 Для обеспечения доступа воздуха в бак откройте запорный кран на тройнике установленный на выходе горячей воды из водонагревателя помечен красным кольцом При его отсутствии необходимо демонтировать подсоединения на выходе из водонагревателя 4 1 6 Присоедините направленный в канализацию дренажный шланг к запорному крану на тройнике установленному на входе холодной воды в водонагреватель помечен синим кольцом и откройте его При его отсутствии дренажный шланг необходимо установить на входе в водонагреватель 4 1 7 После слива убедитесь в отсутствии воды внутри водонагревателя Замерзание воды внутри водонагревателя приводит к необратимым изменениям и дефектам В этом случае производитель снимает с себя все гарантийные обязательства 4 2 Замена внутренних элементов Отключите водонагреватель от источника электропитания Снимите крышку прибора Для замены датчика температуры К рис 7 и 8 отсоедините провода Р рис 7 и 8 от платы управления и осторожно извлеките датчик температуры из отверстия Для работы с силовой платой 7 рис 7 и 8 отсоедините провода С У Р и Р рис 7 и 8 и вывинтите шурупы Для работы с панелью управления снимите силовую плату 7 рис 7 и 8 Плата дисплея закреплена двумя защёлками А рис 4А доступными изнутри Для снятия панели управления откройте защёлки используя плоскую отвёртку А рис 4В снимите со штифтов и выдвиньте плату вперёд Повторите данную процедуру для второй защёлки Будьте предельно внимательны и аккуратны повреждение пластиковых защёлок приведёт к невозможности корректно установить плату обратно на посадочное место Во время замены пожалуйста убедитесь что все компоненты установлены обратно на их штатные места Перед началом работ с с нагревательным элементом и магниевым анодом слейте воду из водонагревателя Открутите болты С рис 5 и снимите фланец Р рис 5 На фланце расположены нагревательные элементы и магниевый анод Во время обратной сборки не забудьте установить все элементы на свои штатные места рис 5 7 и 8 Убедитесь что фланцы обозначенные кодами Н Е 1 и Н Е 2 устанавливаются на штатные места имеющие те же обозначения Прокладку фланца 2 рис 6 рекомендуется заменять каждый раз при повторной сборке Перед проведением любой операции по ремонту или обслуживанию отключите прибор от электрической сети Применяйте запасные части выпускаемые только заводом изготовителем 4 3 Регулярное обслуживание 4 3 1 Магниевый анод Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости от коррозии Необходимо ЕЖЕГОДНО проверять состояние магниевого анода При сильном изнашивании магниевый анод необходимо заменить арантия на водосодержащую емкость при изношенном магниевом аноде остаточный объем менее 30 недействительна Необходимо производить замену магниевого анода не реже 1 раза в 24 месяца за исключением водонагревателей с внутренним баком из нержавеющей стали Магниевый анод является расходным материалом и не подлежит замене по гарантии 4 3 2 Предохранительный клапан Регулярно проверяйте чтобы предохранительный клапан устройство защиты от избыточного давления не был заблокирован или поврежден При необходимости замените его или удалите известковый налет Если предохранительный клапан оснащен рычагом поднятие последнего можно использовать для регулярной проверки исправной работы клапана В режиме нагрева из дренажного отверстия предохранительного клапана возможно появление капель воды Это является естественным процессом связанным с тепловым расширением воды в процессе нагрева Рекомендуется соединить дренажное отверстие предохранительного клапана с системой канализации 22
