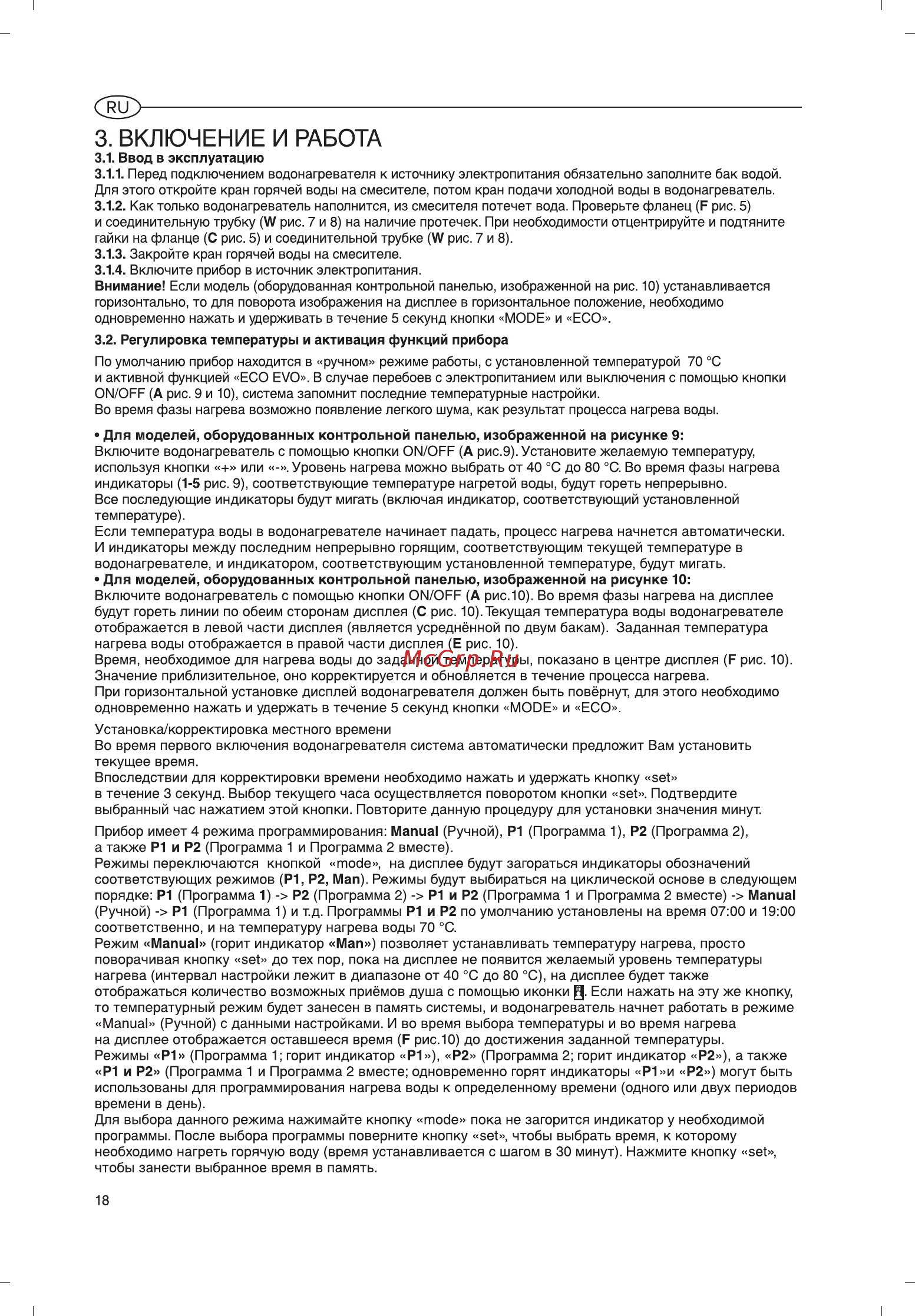

3 ВКЛЮЧЕНИЕ И РАБОТА 3 1 Ввод в эксплуатацию 3 1 1 Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой Для этого откройте кран горячей воды на смесителе потом кран подачи холодной воды в водонагреватель 3 1 2 Как только водонагреватель наполнится из смесителя потечет вода Проверьте фланец F рис 5 и соединительную трубку W рис 7 и 8 на наличие протечек При необходимости отцентрируйте и подтяните гайки на фланце С рис 5 и соединительной трубке W рис 7 и 8 3 1 3 Закройте кран горячей воды на смесителе 3 1 4 Включите прибор в источник электропитания Внимание Если модель оборудованная контрольной панелью изображенной на рис 10 устанавливается горизонтально то для поворота изображения на дисплее в горизонтальное положение необходимо одновременно нажать и удерживать в течение 5 секунд кнопки MODE и ECO 3 2 Регулировка температуры и активация функций прибора По умолчанию прибор находится в ручном режиме работы с установленной температурой 70 C и активной функцией ECO EVO В случае перебоев с электропитанием или выключения с помощью кнопки ON OFF А рис 9 и 10 система запомнит последние температурные настройки Во время фазы нагрева возможно появление легкого шума как результат процесса нагрева воды Для моделей оборудованных контрольной панелью изображенной на рисунке 9 Включите водонагреватель с помощью кнопки ON OFF А рис 9 Установите желаемую температуру используя кнопки или Уровень нагрева можно выбрать от 40 C до 80 C Во время фазы нагрева индикаторы 1 5 рис 9 соответствующие температуре нагретой воды будут гореть непрерывно Все последующие индикаторы будут мигать включая индикатор соответствующий установленной температуре Если температура воды в водонагревателе начинает падать процесс нагрева начнется автоматически И индикаторы между последним непрерывно горящим соответствующим текущей температуре в водонагревателе и индикатором соответствующим установленной температуре будут мигать Для моделей оборудованных контрольной панелью изображенной на рисунке 10 Включите водонагреватель с помощью кнопки ON OFF А рис 10 Во время фазы нагрева на дисплее будут гореть линии по обеим сторонам дисплея С рис 10 Текущая температура воды водонагревателе отображается в левой части дисплея является усреднённой по двум бакам Заданная температура нагрева воды отображается в правой части дисплея Е рис 10 Время необходимое для нагрева воды до заданной температуры показано в центре дисплея F рис 10 Значение приблизительное оно корректируется и обновляется в течение процесса нагрева При горизонтальной установке дисплей водонагревателя должен быть повёрнут для этого необходимо одновременно нажать и удержать в течение 5 секунд кнопки MODE и ECO Установка корректировка местного времени Во время первого включения водонагревателя система автоматически предложит Вам установить текущее время Впоследствии для корректировки времени необходимо нажать и удержать кнопку set в течение 3 секунд Выбор текущего часа осуществляется поворотом кнопки set Подтвердите выбранный час нажатием этой кнопки Повторите данную процедуру для установки значения минут Прибор имеет 4 режима программирования Manual Ручной Р1 Программа 1 Р2 Программа 2 а также Р1 и Р2 Программа 1 и Программа 2 вместе Режимы переключаются кнопкой mode на дисплее будут загораться индикаторы обозначений соответствующих режимов Р1 Р2 Мап Режимы будут выбираться на циклической основе в следующем порядке Р1 Программа 1 Р2 Программа 2 Р1 и Р2 Программа 1 и Программа 2 вместе Manual Ручной Р1 Программа 1 и т д Программы Р1 и Р2 по умолчанию установлены на время 07 00 и 19 00 соответственно и на температуру нагрева воды 70 C Режим Manual горит индикатор Мап позволяет устанавливать температуру нагрева просто поворачивая кнопку set до тех пор пока на дисплее не появится желаемый уровень температуры нагрева интервал настройки лежит в диапазоне от 40 C до 80 C на дисплее будет также отображаться количество возможных приёмов душа с помощью иконки Ц Если нажать на эту же кнопку то температурный режим будет занесен в память системы и водонагреватель начнет работать в режиме Manual Ручной с данными настройками И во время выбора температуры и во время нагрева на дисплее отображается оставшееся время F рис 10 до достижения заданной температуры Режимы Р1 Программа 1 горит индикатор Р1 Р2 Программа 2 горит индикатор Р2 а также Р1 и Р2 Программа 1 и Программа 2 вместе одновременно горят индикаторы Р1 и Р2 могут быть использованы для программирования нагрева воды к определенному времени одного или двух периодов времени в день Для выбора данного режима нажимайте кнопку mode пока не загорится индикатор у необходимой программы После выбора программы поверните кнопку set чтобы выбрать время к которому необходимо нагреть горячую воду время устанавливается с шагом в 30 минут Нажмите кнопку set чтобы занести выбранное время в память 18
